申请日2015.07.28
公开(公告)日2016.01.06
IPC分类号C02F9/02; B01D21/02
摘要
本实用新型涉及一种可移动的施工废水多级沉淀装置，包括主体框架、若干沉淀池，沉淀池依次置入主体框架内，相邻的沉淀池通过过水管道连通;沉淀池的侧面设置有清渣口，清渣口通过密封门实现打开与关闭;主体框架底部设置有万向轮，主体框架的侧面底部边沿设置有若千斤顶。通过不等高不同位的过水管道以及多级沉淀池，可较好解决施工现场各部位清洗泵管废水的处理，在保证施工现场干净、整洁。每个沉淀池设置有清渣口，可将石子等资源的再回收利用，在节约资源方面可产生积极作用。千斤顶可以使背向清渣口一侧升高，方便从清渣口中取出废料。使用时，通过千斤顶将本实用新型抬高，使万向轮离地，避免使用中由于废水的重压而损坏。
权利要求书
1.一种可移动的施工废水多级沉淀装置，其特征在于，包括主体框架、若干沉淀池，沉 淀池依次置入主体框架内，相邻的沉淀池通过过水管道连通;沉淀池的侧面设置有清渣口， 清渣口通过密封门实现打开与关闭;主体框架底部设置有万向轮，主体框架的侧面底部边沿 设置有若千斤顶。
2.根据权利要求1所述的可移动的施工废水多级沉淀装置，其特征在于，主体框架包括 角钢、T字钢、钢板、方通，角钢设置在主体框架的四个边角，T字钢竖直设置在主体框架 的侧面，钢板水平设置在主体框架的侧面，钢板与角钢、T字钢交叉固接;方通设置在主体 框架的底面，形成支撑沉淀池的底框，主体框架的底面在长度方向上设置有钢板，钢板与底 框交叉固接。
3.根据权利要求2所述的可移动的施工废水多级沉淀装置，其特征在于，千斤顶设置在 主体框架长度方向上的侧面，位于角钢的底部侧面。
4.根据权利要求2所述的可移动的施工废水多级沉淀装置，其特征在于，T字钢在主体 框架长度方向的侧面对称设置，对称的T字钢朝向主体框架内部的翅片形成限位隔挡，将主 体框架的内部分隔成若干安装位，沉淀池依次置于安装位内。
5.根据权利要求1所述的可移动的施工废水多级沉淀装置，其特征在于，首级沉淀池设 置有进水口，首级沉淀池设置有出水口，首级沉淀池与首级沉淀池间的沉淀池通过过水管道 连通;从进水口、过水管道至出水口，高度逐级下降。
6.根据权利要求1所述的可移动的施工废水多级沉淀装置，其特征在于，进水口与下一 级过水管道、相邻过水管道、上一级过水管道与出水口，在横向方向上不重合。
7.根据权利要求1所述的可移动的施工废水多级沉淀装置，其特征在于，从进水口、过 水管道至出水口，开口逐级变小。
8.根据权利要求1所述的可移动的施工废水多级沉淀装置，其特征在于，密封门包括设 置在清渣口四周的密封槽、设置在密封槽外周的若干密封卡、设置在门体上与密封卡对应的 旋转开关;门体通过合页与沉淀池转动连接，旋转开关设置在门体外表面，密封卡为直角弯 折件;关闭门体，将旋转开关旋转打开，伸入密封卡内，门体与密封槽形成密封。
9.根据权利要求8所述的可移动的施工废水多级沉淀装置，其特征在于，密封槽内设置 有“凵”型密封条，门体内侧设置有凸筋，凸筋与密封条过盈配合。
10.根据权利要求8所述的可移动的施工废水多级沉淀装置，其特征在于，清渣口四周 设置有加劲肋，密封槽设置在加劲肋的内边沿，密封卡设置在加劲肋上。
说明书
一种可移动的施工废水多级沉淀装置
技术领域
本实用新型涉及建筑施工废水处理系统领域，更具体地说，涉及一种可移动的施工废水 多级沉淀装置。
背景技术
建筑施工浇筑混凝土前需要清洗混凝土泵管，清洗泵管后会产生含水泥或者石子等污染 物的废水，常规做法是先将这些废水排放到排水沟，再经沉淀池沉淀后排至市政管道。
上述做法会导致废水中的水泥或石子等污染物堵塞排水沟，且难以进行石子等资源的再 收集利用，从而造成施工现场污染和材料的浪费。
实用新型内容
本实用新型的目的在于克服现有技术的不足，提供一种有效除渣，并且可回收废料的可 移动的施工废水多级沉淀装置。
本实用新型的技术方案如下：
一种可移动的施工废水多级沉淀装置，包括主体框架、若干沉淀池，沉淀池依次置入主 体框架内，相邻的沉淀池通过过水管道连通;沉淀池的侧面设置有清渣口，清渣口通过密封 门实现打开与关闭;主体框架底部设置有万向轮，主体框架的侧面底部边沿设置有若千斤顶。

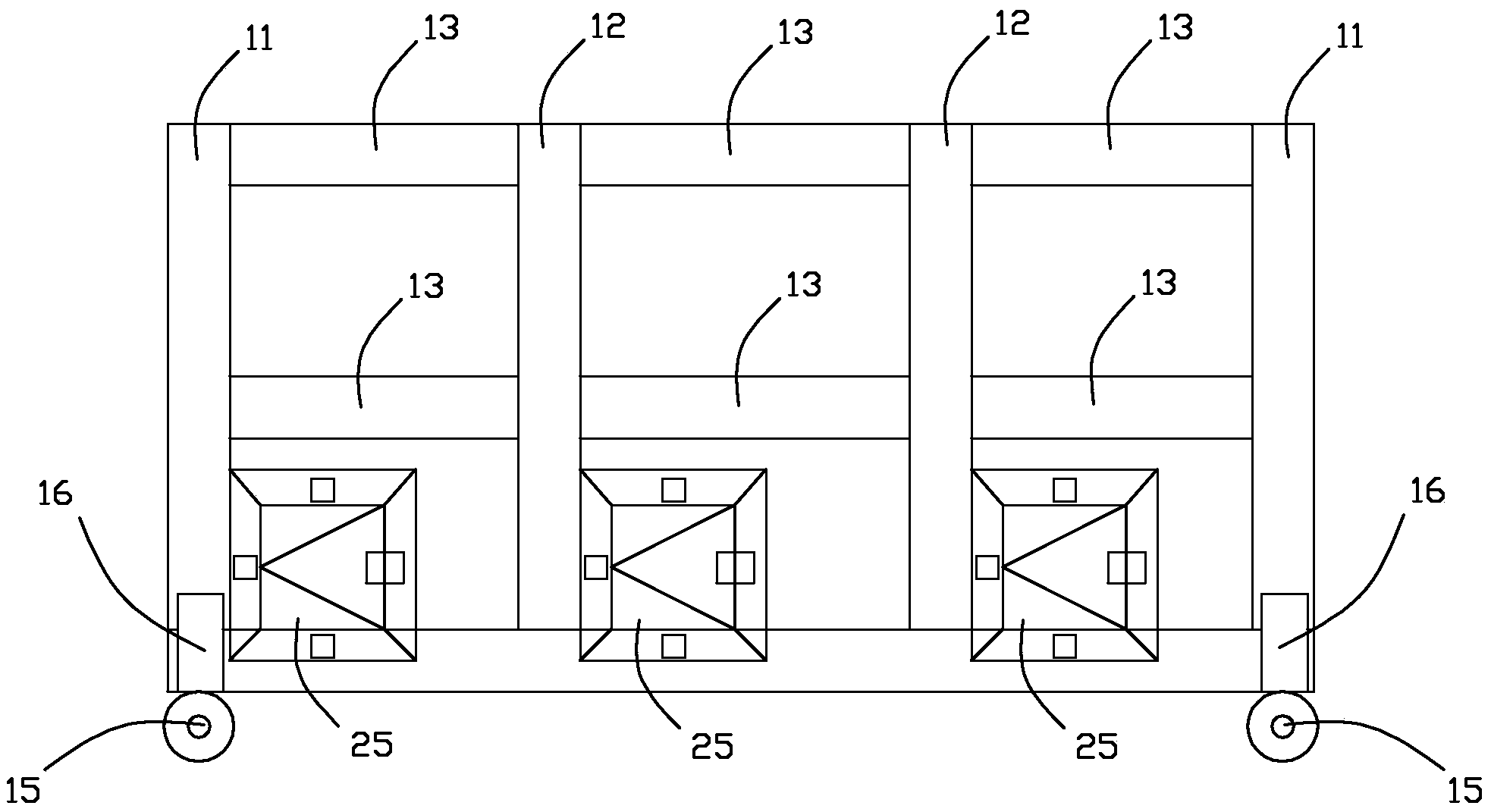

作为优选，主体框架包括角钢、T字钢、钢板、方通，角钢设置在主体框架的四个边角， T字钢竖直设置在主体框架的侧面，钢板水平设置在主体框架的侧面，钢板与角钢、T字钢 交叉固接;方通设置在主体框架的底面，形成支撑沉淀池的底框，主体框架的底面在长度方 向上设置有钢板，钢板与底框交叉固接。
作为优选，千斤顶设置在主体框架长度方向上的侧面，位于角钢的底部侧面。
作为优选，T字钢在主体框架长度方向的侧面对称设置，对称的T字钢朝向主体框架内 部的翅片形成限位隔挡，将主体框架的内部分隔成若干安装位，沉淀池依次置于安装位内。
作为优选，首级沉淀池设置有进水口，首级沉淀池设置有出水口，首级沉淀池与首级沉 淀池间的沉淀池通过过水管道连通;从进水口、过水管道至出水口，高度逐级下降。
作为优选，进水口与下一级过水管道、相邻过水管道、上一级过水管道与出水口，在横 向方向上不重合。
作为优选，从进水口、过水管道至出水口，开口逐级变小。
作为优选，密封门包括设置在清渣口四周的密封槽、设置在密封槽外周的若干密封卡、 设置在门体上与密封卡对应的旋转开关;门体通过合页与沉淀池转动连接，旋转开关设置在 门体外表面，密封卡为直角弯折件;关闭门体，将旋转开关旋转打开，伸入密封卡内，门体 与密封槽形成密封。
作为优选，密封槽内设置有“凵”型密封条，门体内侧设置有凸筋，凸筋与密封条过盈 配合。
作为优选，清渣口四周设置有加劲肋，密封槽设置在加劲肋的内边沿，密封卡设置在加 劲肋上。
本实用新型的有益效果如下：
本实用新型通过不等高不同位的过水管道以及多级沉淀池，可较好解决施工现场各部位 清洗泵管废水的处理，在保证施工现场干净、整洁。每个沉淀池设置有清渣口，可将石子等 资源的再回收利用，在节约资源方面可产生积极作用。本实用新型中，千斤顶可以使背向清 渣口一侧升高，方便从清渣口中取出废料。使用时，通过千斤顶将本实用新型抬高，使万向 轮离地，避免使用中由于废水的重压而损坏。
