申请日2015.07.28
公开(公告)日2015.12.30
IPC分类号C02F9/02
摘要
本实用新型公开了一种压滤式工业废水净化装置，它包括本体，所述本体包括进水口、导流板、第一过滤层和第二过滤层。所述本体上方设置有多个进水口;所述本体内部顶端位置设置有导流板;所述导流板下方设置有第一过滤层;所述本体下方设置有储液池;所述储液池和本体之间设置有液压缸;所述液压缸的输出部分连接有液压杆;所述液压杆上方设置有多个压滤板;所述本体内部设置有喷淋管;且所述喷淋管表面设置有多个喷淋头;所述喷淋管下方设置有第二过滤层;所述储液池和本体之间设置有出水管。本实用新型具有结构设计合理、净化效果好和使用方便等优点。
权利要求书
1.一种压滤式工业废水净化装置，它包括本体，所述本体包括 进水口、导流板、第一过滤层和第二过滤层，其特征在于：所述本体 上方设置有多个进水口;所述本体内部顶端位置设置有导流板;所述 导流板下方设置有第一过滤层;所述本体下方设置有储液池;所述储 液池和本体之间设置有液压缸;所述液压缸的输出部分连接有液压杆; 所述液压杆上方设置有多个压滤板;所述本体内部设置有喷淋管;且 所述喷淋管表面设置有多个喷淋头;所述喷淋管下方设置有第二过滤 层;所述储液池和本体之间设置有出水管。
2.根据权利要求1所述的一种压滤式工业废水净化装置，其特 征在于：所述本体内部设置的压滤板之间设置有弹簧。
3.根据权利要求1所述的一种压滤式工业废水净化装置，其特 征在于：所述第一过滤层为不锈钢丝编织而成，且为网状结构。
4.根据权利要求1所述的一种压滤式工业废水净化装置，其特 征在于：所述本体内壁设置一层防腐蚀层。
5.根据权利要求1所述的一种压滤式工业废水净化装置，其特 征在于：所述第二过滤层为颗粒状活性炭结构填充而成。
6.根据权利要求1所述的一种压滤式工业废水净化装置，其特 征在于：所述第一过滤层通过连接件固定于本体内部。
说明书
一种压滤式工业废水净化装置
技术领域
本实用新型涉及一种废水净化装置，尤其涉及一种压滤式工业废 水净化装置。
背景技术
目前，随着社会的发展，工业和煤矿业等领域也在快速发展，在 工业等设备也在发展，而在工业和煤矿业的加工过程中，往往会产生 大量的废水，这些废水中含有大量的污泥，沉淀作为处理水之前的必 要步骤，其决定了后续处理的水质问题，而传统的沉淀池往往会因为 机械结构设计不合理等原因，会造成污泥的堵塞，造成水质净化不彻 底的情况。
实用新型内容
为了克服上述现有技术的缺陷，本实用新型的目的是提供一种压 滤式工业废水净化装置。

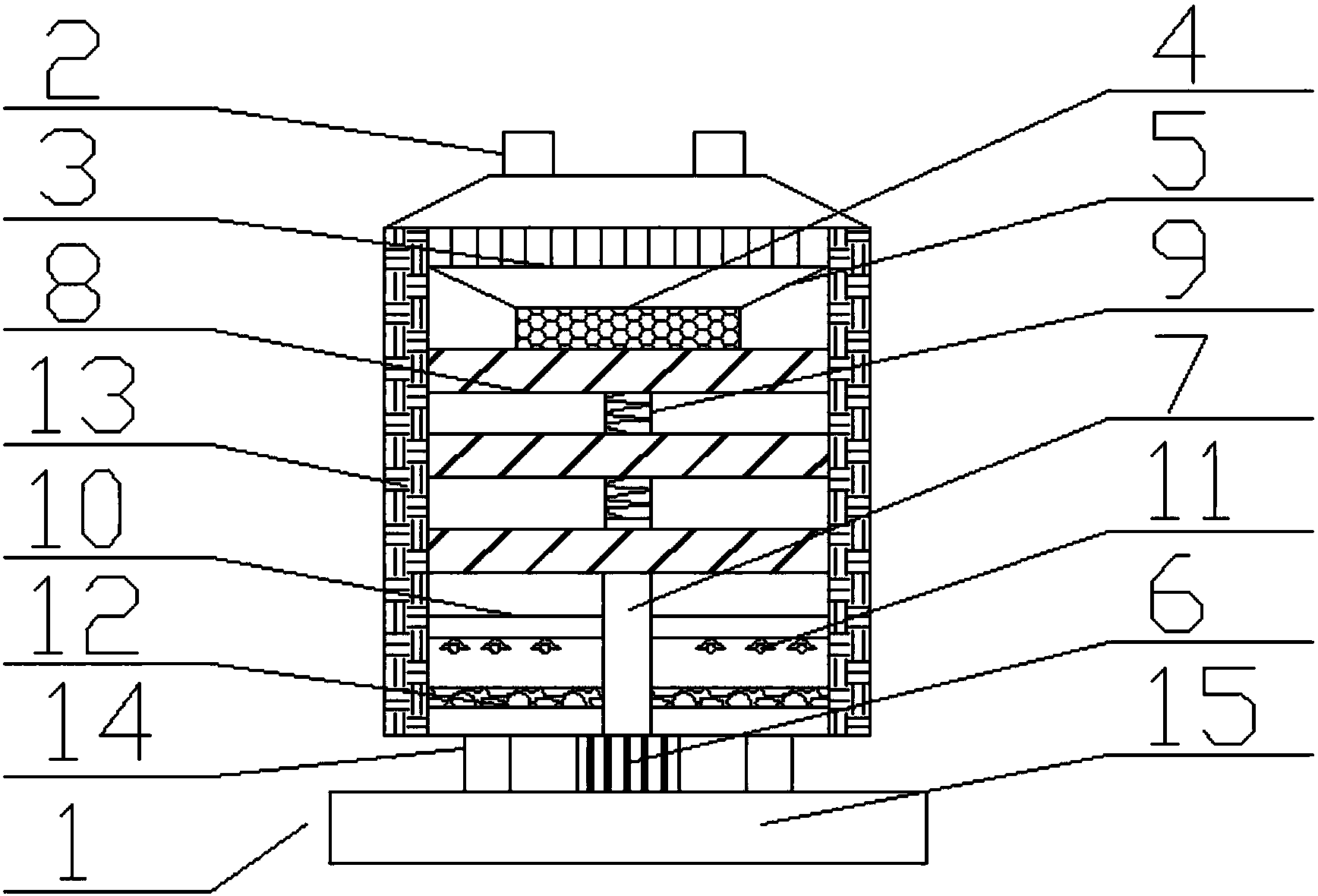

本实用新型是采取以下技术方案来实现的：一种压滤式工业废水 净化装置，它包括本体，所述本体包括进水口、导流板、第一过滤层 和第二过滤层，所述本体上方设置有多个进水口;所述本体内部顶端 位置设置有导流板;所述导流板下方设置有第一过滤层;所述本体下 方设置有储液池;所述储液池和本体之间设置有液压缸;所述液压缸 的输出部分连接有液压杆;所述液压杆上方设置有多个压滤板;所述 本体内部设置有喷淋管;且所述喷淋管表面设置有多个喷淋头;所述 喷淋管下方设置有第二过滤层;所述储液池和本体之间设置有出水管。
上述的一种压滤式工业废水净化装置，所述本体内部设置的压滤 板之间设置有弹簧。
上述的一种压滤式工业废水净化装置，所述第一过滤层为不锈钢 丝编织而成，且为网状结构。
上述的一种压滤式工业废水净化装置，所述本体内壁设置一层防 腐蚀层。
上述的一种压滤式工业废水净化装置，所述第二过滤层为颗粒状 活性炭结构填充而成。
上述的一种压滤式工业废水净化装置，所述第一过滤层通过连接 件固定于本体内部。
综上所述本实用新型具有以下有益效果：本实用新型具有结构设 计合理、净化效果好和使用方便等优点，所述液压缸带动液压杆向上 移动，所述液压杆推动压滤板，所述压滤板之间设置有弹簧，从而可 将废水中的污泥进行挤压处理，且弹簧使压滤板挤压更加方便，提高 了废水的净化效果。
