申请日2015.07.16
公开(公告)日2015.12.09
IPC分类号C02F9/10
摘要
本实用新型属于氨氮废水处理领域，具体公开了橡胶产品氨氮废水处理系统，它包括生产车间、分离器、回收期、真空泵、回收箱、吸附器、节流阀，所述的生产车间内含氨氮气体通过真空泵进入分离器，分离后溶于水的氨氮进入回收器后进入回收箱，废气进入回收箱后与脱氨氮去除剂混合，除氨氮后气体进入吸附器后进入生产车间，进入生产车间的气体支路可以通过节流阀控制气体进入量。本实用新型在有限的空间内实现含有氨氮废气的再处理，实现了处理后气体回用到生产橡胶产品的车间，有效降低了车间内空气中氨氮的含量。
权利要求书

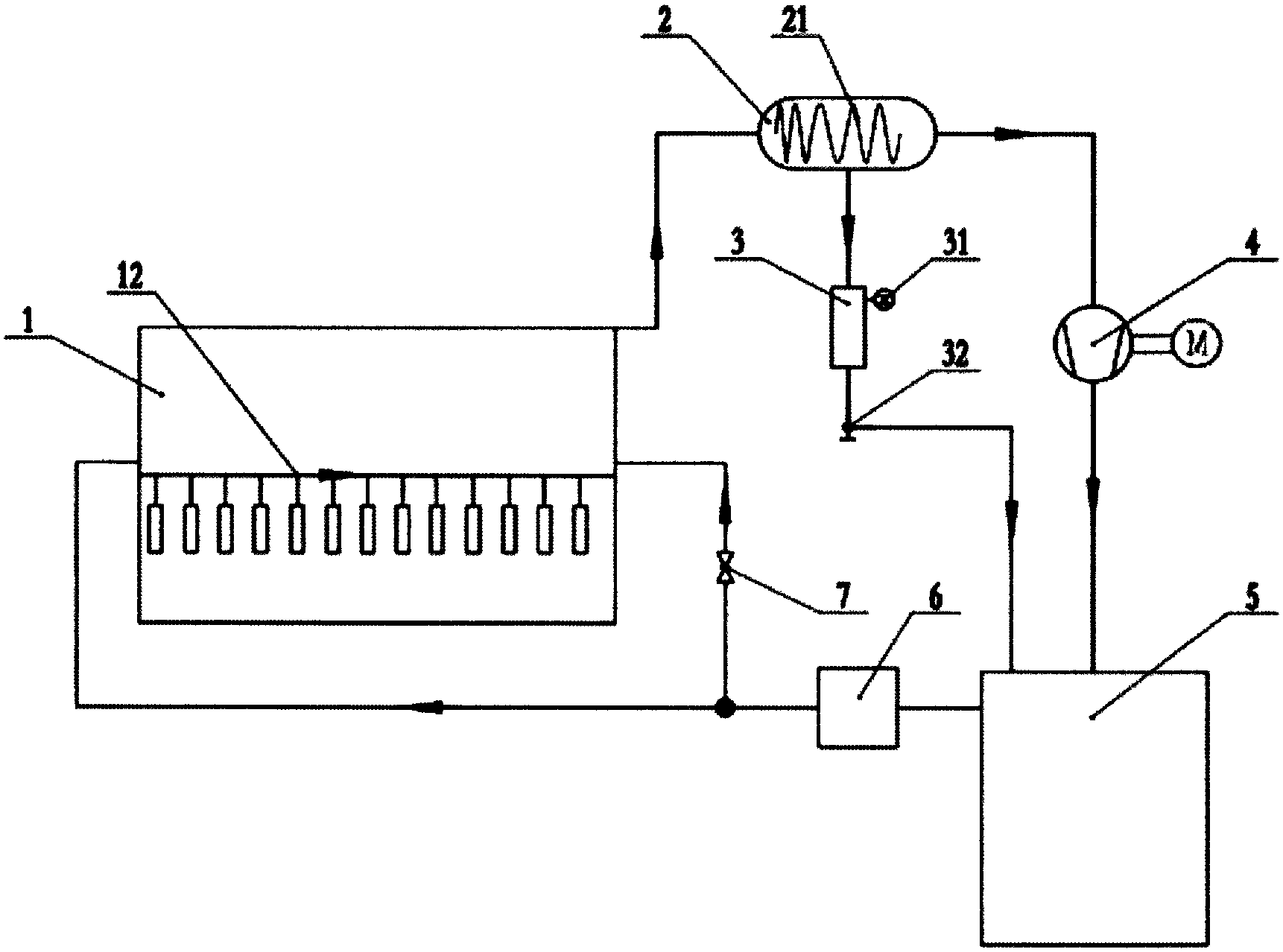

1.橡胶产品氨氮废水处理系统，包括生产车间(1)、分离器(2)、回收器 (3)、真空泵(4)、回收箱(5)、吸附器(6)、节流阀(7)，其特征 是：所述的生产间(1)与分离器(2)连接;所述分离器(2)分别与回收 器(3)和真空泵(4)连接;所述的回收器(3)与回收箱(5)连接;所述 的真空泵(4)与回收箱(5)连接;所述的回收箱(5)与吸附器(6)连接; 所述的吸附器(6)与生产车间(1)连接;所述的吸附器(6)与生产车间 (1)连接的支路上设有节流阀(7)。
2.根据权利要求1所述的橡胶产品氨氮废水处理系统，其特征是所述的分离器 (2)内设有冷凝装置。
3.根据权利要求1所述的橡胶产品氨氮废水处理系统，其特征是所述的回收器 (3)上设有音叉液位传感器(31)和气动角座阀(32)。
4.根据权利要求1所述的橡胶产品氨氮废水处理系统，其特征是所述的吸附器 (6)内装有生物活性炭。
5.根据权利要求1所述的橡胶产品氨氮废水处理系统，其特征是所述的生产车 间(1)内设有产品流水线(12)。
说明书
橡胶产品氨氮废水处理系统
【技术领域】
本实用新型属于氨氮废水处理领域，涉及一种氨氮废水处理系统，具体 涉及一种橡胶产品生产过程中氨氮废水处理系统。
【背景技术】
工业废水对环境污染危害程度最大，氨氮废水不仅对液体危害巨大，同 时也伴随着空气污染，当含氨氮废水回用时，氨氮促进微生物繁殖，形成生 物垢，对橡胶产品生产过程中的产品有很大影响，如果直接排放对环境危害 更大。
目前处理氨氮废水处理方法主要有生物脱氮法、吹脱法、离子交换法、化学 沉淀法等，该种方法都有明显的缺陷，如生物脱氮法需要大量氧气同时大比 例稀释原液，吹脱法主要是维护工作量较大且易产生二次污染，离子交换法 运行成本很高且需要再处理，化学沉淀法主要产生二次污染物需要再处理等 问题。
【发明内容】
本实用新型的发明目的是为了为了克服上述背景技术的缺点，提供一种 橡胶产品生产过程中氨氮处理系统。系统设计有分离器可以实现氨氮和水混 合，通过离心方式将混合水收集到回收器内，回收箱内装有氨氮去除剂，有 效去除混合水中的氨氮，处理后气体经过吸附器的生物活性炭的吸附回入到 生产车间内，有效的实现了空气中氨氮的去除，去除氨氮后的液体可以实现 回收再利用。
本实用新型通过如下技术方案实现上述目的：
橡胶产品氨氮废水处理系统，包括生产车间、分离器、回收器、真空泵、 回收箱、吸附器、节流阀，所述的生产间与分离器连接;所述分离器分别与 回收器和真空泵连接;所述的回收器与回收箱连接;所述的真空泵与回收箱 连接;所述的回收箱与吸附器连接;所述的吸附器与生产车间连接;所述的 吸附器与生产车间连接的支路上设有节流阀。
所述的橡胶产品氨氮废水处理系统，所述的分离器内设有冷凝装置。含氨 氮废气和水混合后通过冷凝降温后通过离心方式集中回收。
所述的橡胶产品氨氮废水处理系统，所述的回收器上设有音叉液位传感器 和气动角座阀。当液位达到检测位置时控制气动角座阀开关。
所述的橡胶产品氨氮废水处理系统，所述的吸附器内装有生物活性炭。
所述的橡胶产品氨氮废水处理系统，所述的生产车间内设有产品流水线。 其中，生产车间内含氨氮气体通过真空泵进入分离器，分离后溶于水的氨氮 进入回收器后进入回收箱，废气进入回收箱后与脱氨氮去除剂混合，除氨氮 后气体进入吸附器后进入生产车间，进入生产车间的气体支路可以通过节流 阀控制气体进入量。
所述的吸附器内装有生物活性炭，实现生物氧化和活性系统同时处理效果， 可以进行自行再生作用。
所述的出气管路上装有节流阀，可以各支气路的进入生产车间的气量多少， 从而控制生产车间内气量分布状况。
本实用新型的有益效果是：本实用新型在有限的空间内实现含有氨氮废气 的再处理，实现了处理后气体回用到生产橡胶产品的车间，有效降低了车间 内空气中氨氮的含量。
