申请日2015.07.09
公开(公告)日2015.11.25
IPC分类号F22B1/18; F22D11/00
摘要
本实用新型涉及一种配套NHD湿法脱硫工艺的锅炉废水回收利用设备，包括废热锅炉和再生塔，还包括锅炉水回收槽、回流水槽及回流水泵，所述废热锅炉通过第一调节阀及管线与锅炉水回收槽连接，所述锅炉水回收槽通过第二调节阀及管线与回流水槽的上部连接，所述回流水槽的底部通过管线与回流水泵的进口连接，所述回流水泵的出口通过第三调节阀及管线与再生塔顶部连接;本实用新型可对废热锅炉连续排放的污水进行回收利用，充分利用排放污水的热能，减少再生汽提所需的新鲜脱盐水的补水量，以达到降低整体生产装置的经济运行成本的目的。
权利要求书
1.一种配套NHD湿法脱硫工艺的锅炉废水回收利用设备，包括废热锅炉和再生塔，其特征在于，还包括锅炉水回收槽、回流水槽及回流水泵，所述废热锅炉通过第一调节阀及管线与锅炉水回收槽连接，所述锅炉水回收槽通过第二调节阀及管线与回流水槽的上部连接，所述回流水槽的底部通过管线与回流水泵的进口连接，所述回流水泵的出口通过第三调节阀及管线与再生塔顶部连接。
2.根据权利要求1所述的一种配套NHD湿法脱硫工艺的锅炉废水回收利用设备，其特征在于，所述锅炉水回收槽的上部设有溢流口。
说明书
一种配套NHD湿法脱硫工艺的锅炉废水回收利用设备
技术领域
本实用新型涉及NHD湿法脱硫的锅炉废水处理领域，具体涉及一种配套NHD湿法脱硫工艺的锅炉废水技术及其设备。
背景技术
在采用变换工艺、NHD湿法脱硫法的合成氨净化装置中，变换采用CO宽温耐硫、分段变换工艺，主反应为CO+H20(g)=H2+CO2，该反应为放热反应，经过变换反应后，工艺气通过降温回收热能后进入NHD脱硫置;在NHD脱硫装置中，工艺气和NHD溶液在装置内逆向接触，NHD溶液对工艺气中部分气体进行选择性吸收。由于NHD湿法脱硫利用的是NHD溶液高压、低温选择性吸附气体，低压、高温闪蒸、汽提再生气体的物理特性，故吸收气体后的NHD溶液需进行高温闪蒸和汽提再生。在此套装置中，NHD的汽提再生中采用的是用水蒸气汽提，故而需要在再生塔中补入脱盐水，利用再生塔的热量，使其蒸发为水蒸气做为汽提气。
而在合成氨化工生产装置中，于装置内设有多个压力等级的废热回收锅炉;对于压力等级较高的废热锅炉，为了保障炉内锅炉水质，都设有连续排污系统，减缓管壁结垢;从废热锅炉排污排出的锅炉水一般都是经过处理的脱盐水，水温高，水质好，若不能回收利用而直接排放，则变相增加了装置的运行成本，十分浪费。
实用新型内容
本实用新型要解决的技术问题在于克服上述现有技术的不足，提供一套配套NHD湿法脱硫工艺的锅炉废水回收利用的设备，充分利用现有资源，节约生产成本。
为解决上述问题，设计采用如下技术方案：

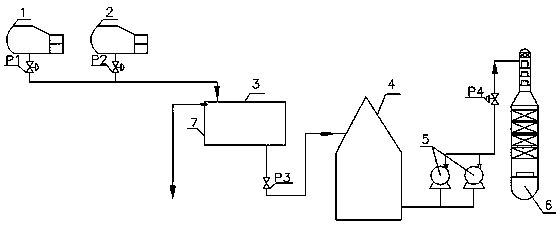

一种配套NHD湿法脱硫工艺的锅炉废水回收利用设备，包括废热锅炉和再生塔，还包括锅炉水回收槽、回流水槽及回流水泵，所述废热锅炉通过第一调节阀及管线与锅炉水回收槽连接，所述锅炉水回收槽通过第二调节阀及管线与回流水槽的上部连接，所述回流水槽的底部通过管线与回流水泵的进口连接，所述回流水泵的出口通过第三调节阀及管线与再生塔顶部连接。
进一步，所述锅炉水回收槽的上部设有溢流口。
本实用新型的有益效果在于：本实用新型可对废热锅炉连续排放的污水进行回收利用，充分利用排放污水的热能，减少再生汽提所需的新鲜脱盐水的补水量，以达到降低整体生产装置的经济运行成本的目的。
