申请日2015.07.09
公开(公告)日2015.11.25
IPC分类号C02F9/04
摘要
本实用新型公开了一种氯碱浓盐水处理回用装置，包括依次连接的中和池、过滤器干渣设备、溶气反应器、降硬度反应池、表面过滤器、超滤装置和反渗透装置;所述降硬度反应池包括依次相连的一级降硬度反应池、二级降硬度反应池、三级降硬度反应池;自动反洗表面过滤器下端设有连接中和池的通道;超滤装置设有与二级降硬度反应池相连的通道。本实用新型中采用自动反洗表面过滤器干渣设备直接过滤循环水中和后的废水，最重要的是优化了排渣系统，有效地降低了干渣的含水率，达到了干渣可直接外运、排放的效果，缩短了整体的工艺流程，取代了板框压滤机，达到排干渣的效果。
权利要求书

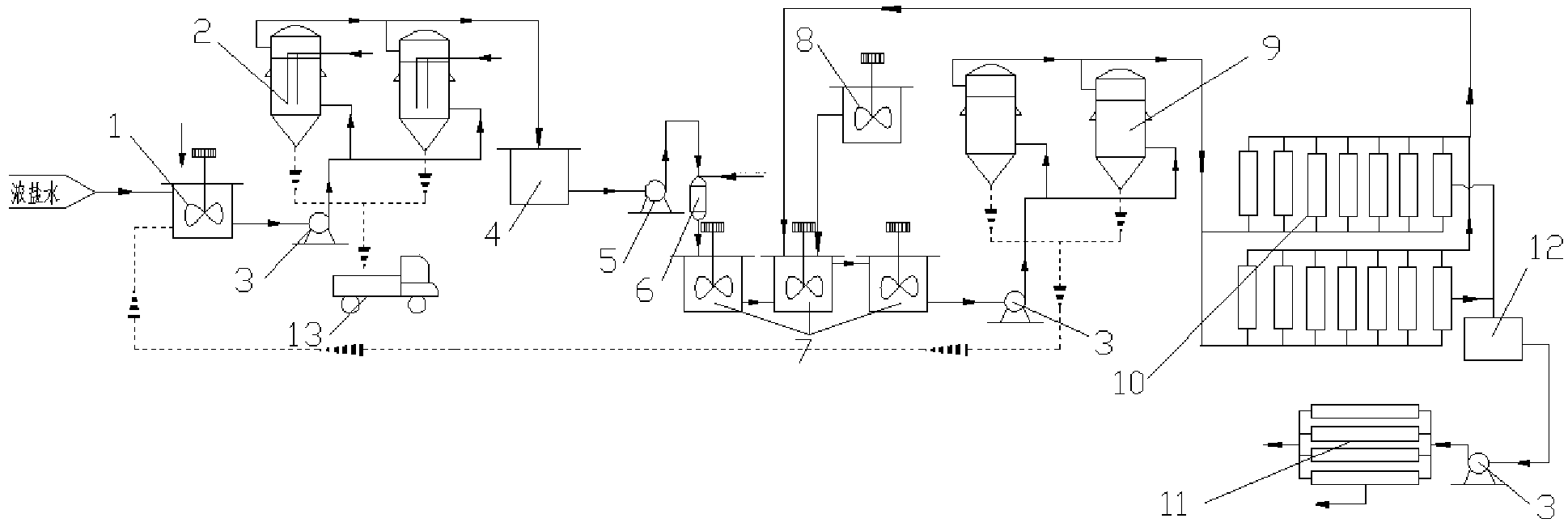

1.一种氯碱浓盐水处理回用装置，其特征在于，包括依次连接的中和池 (1)、过滤器干渣设备、溶气反应器(6)、降硬度反应池(7)、表面过滤器、 超滤装置(10)和反渗透装置(11);所述降硬度反应池(7)包括依次相连 的一级降硬度反应池、二级降硬度反应池、三级降硬度反应池;自动反洗表 面过滤器下端设有连接中和池(1)的通道;超滤装置(10)设有与二级降硬 度反应池相连的通道。
2.根据权利要求1所述的一种氯碱浓盐水处理回用装置，其特征在于， 所述中和池(1)与过滤器干渣设备之间设有进液泵(3);降硬度反应池(7) 与表面过滤器之间设有进液泵(3)。
3.根据权利要求1所述的一种氯碱浓盐水处理回用装置，其特征在于， 超滤装置(10)和反渗透装置(11)之间设有依次连接的清水池(12)和进 液泵(3)。
4.根据权利要求1所述的一种氯碱浓盐水处理回用装置，其特征在于， 过滤器干渣设备与溶气反应器(6)之间设有缓冲池(4)，溶气反应器(6) 上设有二氧化碳入口。
5.根据权利要求1所述的一种氯碱浓盐水处理回用装置，其特征在于， 所述过滤器干渣设备包括两个并联的自动反洗表面过滤器干渣设备(2)。
6.根据权利要求1所述的一种氯碱浓盐水处理回用装置，其特征在于， 所述表面过滤器包括两个并联的自动反洗表面过滤器(9)。
7.根据权利要求1所述的一种氯碱浓盐水处理回用装置，其特征在于， 自动反洗表面过滤器干渣设备(2)下端设有带阀门的干渣出口，干渣出口下 端设有外运处理设备(13)。
8.根据权利要求1所述的一种氯碱浓盐水处理回用装置，其特征在于， 中和池(1)设有机械搅拌装置。
9.根据权利要求1所述的一种氯碱浓盐水处理回用装置，其特征在于， 二级降硬度反应池还设有纯碱溶液制备槽。
说明书
一种氯碱浓盐水处理回用装置
技术领域
本实用新型涉及浓盐水回用处理装置，主要是氯碱行业中所涉及的浓盐 水的回用处理装置。
背景技术
目前，常用的浓盐水处理方法可分为两大类。一类是直接排放，如排入 海洋、地表水、污水处理系统等;第二类将浓盐水进行再利用，如地表灌溉、 制盐、提取化工原料等，可有效利用资源，创造一定的经济效益。
选择浓盐水处理方法时所考虑的因素有：浓盐水的排放量、组成、排放 地的物理或地理环境、投资和操作费用等。其中投资成本是要考虑的重要因 素之一，因为浓盐水的处理费用约占总淡化成本的5%-33%，费用消耗取决 于浓盐水体积以及环境特征。
实用新型内容
本实用新型的目的在于提供…，本实用新型可以…。
为达到上述目的，本实用新型采用如下技术方案：
一种氯碱浓盐水处理回用装置，包括依次连接的中和池、过滤器干渣设 备、溶气反应器、降硬度反应池、表面过滤器、超滤装置和反渗透装置;所 述降硬度反应池包括依次相连的一级降硬度反应池、二级降硬度反应池、三 级降硬度反应池;自动反洗表面过滤器下端设有连接中和池的通道;超滤装 置设有与二级降硬度反应池相连的通道。
进一步的，所述中和池与过滤器干渣设备之间设有进液泵;降硬度反应 池与表面过滤器之间设有进液泵。
进一步的，超滤装置和反渗透装置之间设有依次连接的清水池和进液 泵。
进一步的，过滤器干渣设备与溶气反应器之间设有缓冲池，溶气反应器 上设有二氧化碳入口。
进一步的，所述过滤器干渣设备包括两个并联的自动反洗表面过滤器干 渣设备。
进一步的，所述表面过滤器包括两个并联的自动反洗表面过滤器。
进一步的，自动反洗表面过滤器干渣设备下端设有带阀门的干渣出口， 干渣出口下端设有外运处理设备。
进一步的，中和池设有机械搅拌装置。
进一步的，二级降硬度反应池还设有纯碱溶液制备槽。
与现有技术相比，本实用新型具有以下有益的技术效果：
本实用新型一种氯碱浓盐水处理回用装置，通过依次连接的中和池、过 滤器干渣设备、溶气反应器、降硬度反应池、表面过滤器、超滤装置和反渗 透装置;废水从进入中和池中一直到排出，依次经过了除重金属离子、初步 降硬度处理、细化硬度处理、表面过滤器过滤净化再通过超滤反渗透装置处 理后返回循环系统使用或代替部分新鲜水，此装置采用多次循环处理;一方 面节省了深度处理的投资，减少了废水排放量，甚至实现零排放，另一方面 节约了大量的新鲜水资源，产生良好的经济效益，本套装置中采用自动反洗 表面过滤器干渣设备直接过滤循环水中和后的废水，最重要的是优化了排渣 系统，有效地降低了干渣的含水率，达到了干渣可直接外运、排放的效果， 缩短了整体的工艺流程，取代了板框压滤机，达到排干渣的效果。
进一步的，中和池与过滤器干渣设备之间设有进液泵;降硬度反应池与 表面过滤器之间设有进液泵能够提高输送效率。
进一步的，溶气反应器上设有二氧化碳入口，主要使用药剂为二氧化碳 气体，可直接使用干冰气化，药剂消耗量很低，大大降低运行成本;或就近 利用火电厂烟道气，达到实现以废治废的目的。
进一步的，所述过滤器干渣设备包括两个并联的自动反洗表面过滤器干 渣设备，处理效果明显，运行稳定，减轻现有设备的结垢问题，增加设备的 使用寿命。
