申请日2015.07.09
公开(公告)日2015.11.25
IPC分类号C02F103/10; C02F9/04
摘要
本实用新型公开了一种含铊废水处理装置，包括依次相连的溶气反应器、一段氧化池、一段中和反应池、干渣过滤设备、二段氧化池、二段中和反应池和表面过滤器;溶气反应器连接有调节池，溶气反应器上还连接有氧化剂储罐和稀酸储罐，溶气反应器上端设有进气口;一段中和反应池和干渣过滤设备之间设有串联的第一进液泵和第一抗干扰水处理器;二段氧化池上设有氧化剂储罐;二段中和反应池与表面过滤器之间设有串联的第二进液泵和第二抗干扰水处理器;表面过滤器还连接有清液池。本实用新型处理效果明显，运行稳定，减轻现有设备的结垢问题，增加设备的使用寿命，处理后的排渣量小且废渣含水率低，便于运输或进一步处理。
权利要求书

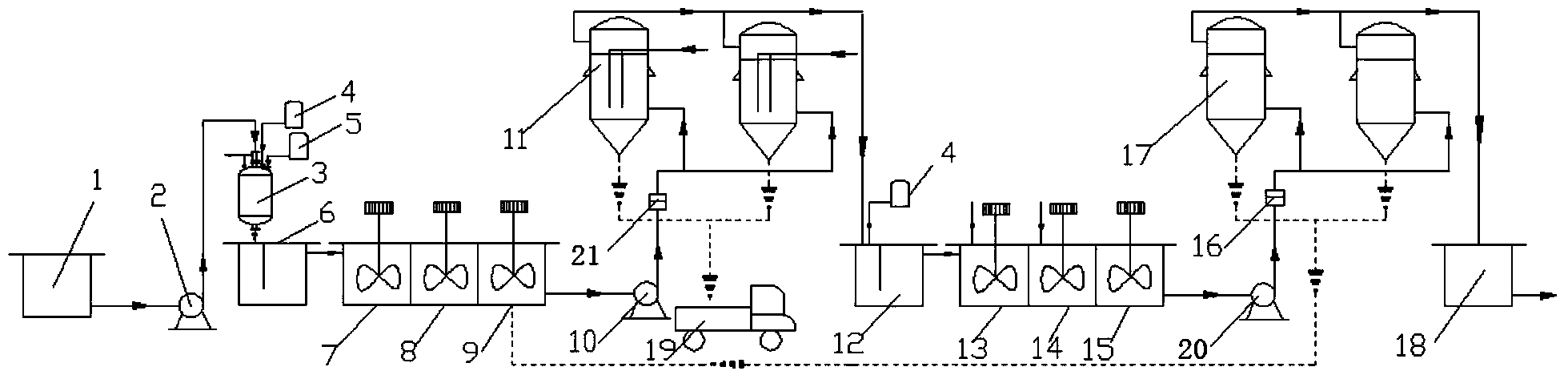

1.一种含铊废水处理装置，其特征在于，包括依次相连的溶气反应器(3)、一段氧化池(6)、一段中和反应池、干渣过滤设备、二段氧化池(12)、二段中和反应池和表面过滤器;
所述溶气反应器(3)连接有调节池(1)、氧化剂储罐(4)和稀酸储罐(5)，溶气反应器(3)上端设有进气口;
所述一段中和反应池包括依次相连的一段一级中和反应池(7)、一段二级中和反应池(8)和一段三级中和反应池(9);一段三级中和反应池(9)和干渣过滤设备之间设有串联的第一进液泵(10)和第一抗干扰水处理器(21);
所述二段中和反应池包括依次相连的二段一级中和反应池(13)、二段二级中和反应池(14)、二段三级中和反应池(15);二段三级中和反应池(15)与表面过滤器之间设有串联的第二进液泵(20)和第二抗干扰水处理器(16)。
2.根据权利要求1所述的一种含铊废水处理装置，其特征在于，溶气反应器(3)和调节池(1)之间设有提升泵(2)。
3.根据权利要求1所述的一种含铊废水处理装置，其特征在于，所述干渣过滤设备包括若干个并联的自动反洗表面过滤器干渣设备(11)。
4.根据权利要求1所述的一种含铊废水处理装置，其特征在于，所述表面过滤器包括若干个并联的自动反洗表面过滤器(17)。
5.根据权利要求4所述的一种含铊废水处理装置，其特征在于，所述表面过滤器还连接有清液池(18)。
6.根据权利要求3所述的一种含铊废水处理装置，其特征在于，所述自动反洗表面过滤器干渣设备(11)上端设有进气口，下端为锥形结构，锥形下端设有带有阀门的干渣出口，自动反洗表面过滤器干渣设备(11)的干渣出口连接有干渣外运设备(19)，自动反洗表面过滤器干渣设备(11)锥形结构内设有滤袋。
7.根据权利要求5所述的一种含铊废水处理装置，其特征在于，所述自动反洗表面过滤器(17)下端设有回流口，通过管道连接至一段三级中和反应池(9)。
8.根据权利要求1所述的一种含铊废水处理装置，其特征在于，所述二段氧化池(12)上设有氧化剂储罐(4)。
说明书
一种含铊废水处理装置
技术领域
本实用新型涉及含铊废水处理装置，主要是矿山采冶和矿产工业以及钢 铁冶炼行业中所涉及的含铊废水的处理装置。
背景技术
铊是一种稀散元素，以微量存在于铁、锌等硫化物矿中。在铊的冶炼厂、 火力发电厂以及各种含铊材料、药剂的制造过程中会有含铊的废气、废水、 废渣进入环境，产生污染。因其生物积累与毒性大的特点，逐步成为人们关 注的焦点。铊对哺乳动物的毒性仅次于甲基汞，但是远大于汞、铅和砷等， 毒性为氧化砷的3倍多。铊在水体中一般以Ti+的形式存在，很难自然沉降。
目前国内外开展了大量含铊废水的处理研究，处理方法较多。美国环保 署推荐采用活性氧化铝和离子交换法吸附分离处理含铊废水，但处理成本高; 饱和氯化钠溶液可促使废水中的铊以氯化铊的形式有效沉淀，但该方法会增 加废水的盐度。吸附分离法对废水中他离子的去除效果明显，但是如果采用 各种环保吸附材料、环境矿物材料或生物吸附剂进行废水中铊的吸附分离， 但该方法介质条件下操作过程复杂，难以推广应用于实际工业生产过程。
故针对以上含铊废水处理中存在的问题，本实用新型采用一种连续运行 的一套处理装置对矿山采冶和矿产工业以及钢铁冶炼行业中所涉及的含铊废 水进行处理，实现了含铊废水的有效回用及达标排放，且能够采用自动化控 制，既节省了成本又提高了处理效率。
实用新型内容
本实用新型的目的在于提供一种含铊废水处理装置，以克服现有技术的 不足，本实用新型能够有效的实现废液中铊快速高效去除处理，确保处理后 的水达标排放或者回用于生产中。
为达到上述目的，本实用新型采用如下技术方案：一种含铊废水处理装 置，包括依次相连的溶气反应器、一段氧化池、一段中和反应池、干渣过滤 设备、二段氧化池、二段中和反应池和表面过滤器;
所述溶气反应器连接有调节池、氧化剂储罐和稀酸储罐，溶气反应器上 端设有进气口;
所述一段中和反应池包括依次相连的一段一级中和反应池、一段二级中 和反应池和一段三级中和反应池;一段三级中和反应池和干渣过滤设备之间 设有串联的第一进液泵和第一抗干扰水处理器;
所述二段氧化池上设有氧化剂储罐;
所述二段中和反应池包括依次相连的二段一级中和反应池、二段二级中 和反应池、二段三级中和反应池;二段三级中和反应池与表面过滤器之间设 有串联的第二进液泵和第二抗干扰水处理器。
进一步的，溶气反应器和调节池之间设有提升泵。
进一步的，所述干渣过滤设备包括两个并联的自动反洗表面过滤器干渣 设备。
进一步的，所述表面过滤器包括两个并联的自动反洗表面过滤器。
进一步的，所述表面过滤器还连接有清液池。
进一步的，所述自动反洗表面过滤器干渣设备上端设有进气口，下端为 锥形结构，锥形下端设有带有阀门的干渣出口，自动反洗表面过滤器干渣设 备的干渣出口连接有干渣外运设备，自动反洗表面过滤器干渣设备锥形结构 内设有滤袋。
进一步的，所述自动反洗表面过滤器下端设有回流口，通过管道连接至 一段三级中和反应池。
与现有技术相比，本实用新型具有以下有益的技术效果：
本实用新型通过依次相连的溶气反应器、一段氧化池、一段中和反应池、 干渣过滤设备、二段氧化池、二段中和反应池和表面过滤器;废水经过两段 氧化，两段三级中和反应、过滤，达到了减少废水排放量，甚至实现零排放 的效果，另一方面节约了大量的新鲜水资源，产生良好的经济效益;本装置 结合抗干扰水处理器，处理效果明显，运行稳定，减轻现有设备的结垢问题， 增加设备的使用寿命，处理后的排渣量小且废渣含水率低，便于运输或进一 步处理。
进一步的，溶气反应器和调节池之间设有提升泵能够实现废水及时有效 的进入到溶气反应器中。
进一步的，采用自动反洗表面过滤器干渣设备内设滤袋，能够有效过滤 干渣并从干渣出口排出。
