申请日2015.06.23
公开(公告)日2015.09.30
IPC分类号C02F9/14
摘要
一种无外加碳源实现低碳氮比城市污水同步脱氮除磷的装置和方法，属于污水生物处理领域。将城市污水抽入到厌氧/好氧/缺氧SBR反应器内，厌氧搅拌120～240min后进行曝气搅拌;厌氧/好氧/缺氧SBR反应器内DO浓度为0.5～1mg/L，曝气搅拌阶段在线监测反应器内pH值变化曲线，当pH值变化至最低点出现后及时停止曝气，再进行缺氧搅拌;缺氧搅拌阶段在线监测反应器内pH值变化曲线，当pH值变化至最高点出现后停止缺氧搅拌;沉淀排水，排水比为0.2～0.4。厌氧/好氧/缺氧SBR反应器运行时需排泥，使污泥浓度维持在2000～4000mg/L范围内。该方法实现低碳氮比城市污水在无外加碳源条件下的同步脱氮除磷，节省了氧耗、能耗，降低了城市污水处理费用，且提高了脱氮除磷效率。

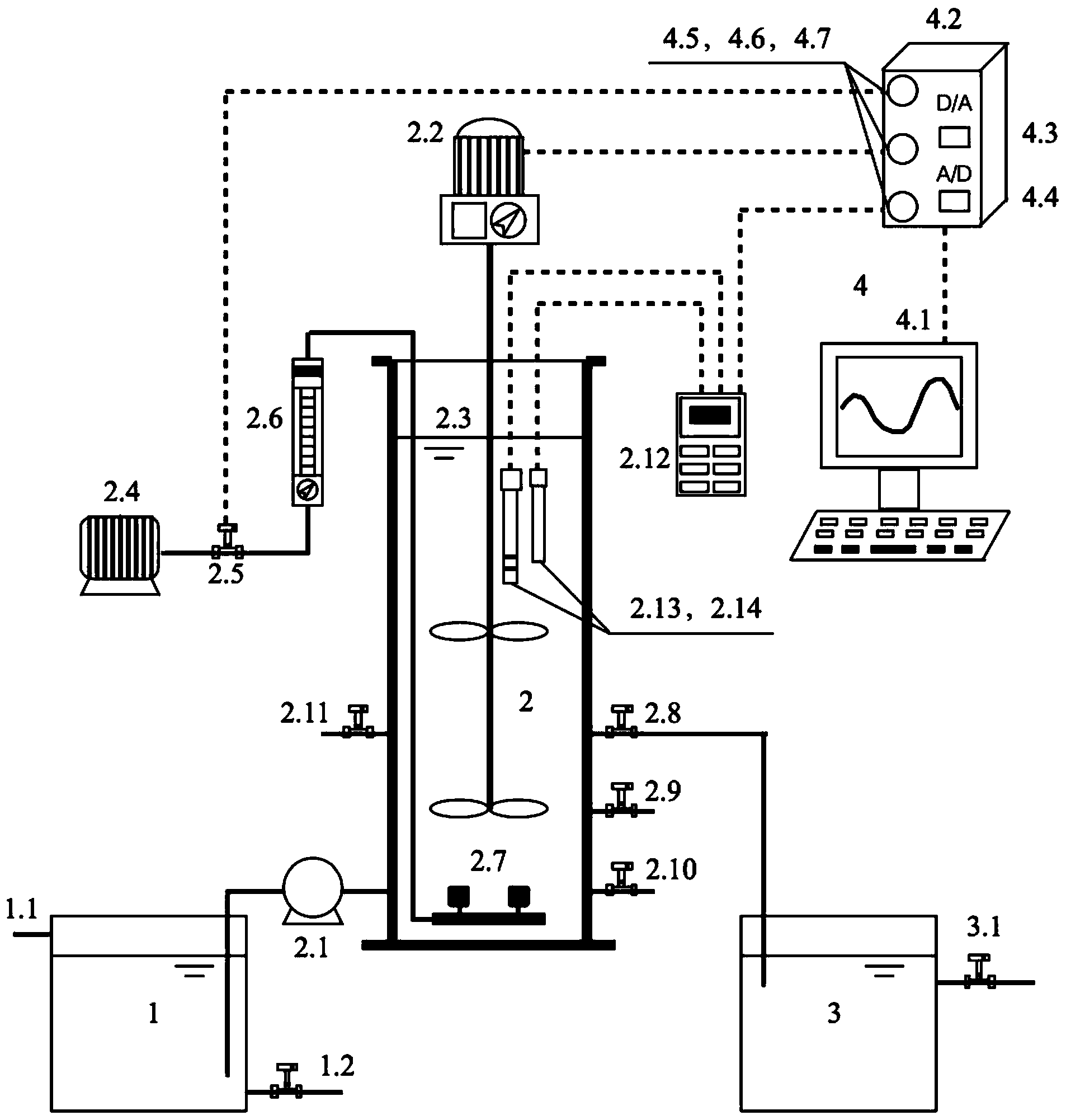

摘要附图
权利要求书
1.一种无外加碳源实现低碳氮比城市污水同步脱氮除磷的装置，其特征在 于，包括原水水箱(1)、厌氧/好氧/缺氧SBR反应器(2)、出水水箱(3)、 在线监测和反馈控制系统(4);其中所述原水水箱(1)通过进水泵(2.1)与 厌氧/好氧/缺氧SBR反应器(2)相连接，厌氧/好氧/缺氧SBR反应器(2) 通过电动排水阀(2.8)与出水水箱(3)相连;
所述厌氧/好氧/缺氧SBR反应器内置搅拌桨(2.3)、气泵(2.4)、气体 流量计(2.6)、曝气头(2.7)、电动排水阀(2.8)、第一采样口(2.9)、pH 传感器(2.13)、DO传感器(2.14);
所述在线监测和反馈控制系统(4)包括计算机(4.1)和可编程过程控制器 (4.2)，可编程过程控制器(4.2)内置信号转换器DA转换接口(4.3)、信号 转换器AD转换接口(4.4)、曝气继电器(4.5)、搅拌器继电器(4.6)、pH、 DO数据信号接口(4.7);其中，可编程过程控制器(4.2)上的信号转换器AD 转换接口(4.4)通过电缆线与计算机(4.1)相连接，将传感器模拟信号转换成 数字信号传递给计算机(4.1);计算机(4.1)通过信号转换器DA转换接口(4.3) 与可编程过程控制器(4.2)相连接，将计算机(4.1)的数字指令传递给可编程 过程控制器(4.2)，曝气继电器(4.5)与电磁阀(2.5)相连接，搅拌器继电器 (4.6)与搅拌器(2.2)相连接，pH、DO数据信号接口(4.7)通过传感器导线 与pH、DO测定仪(2.12)相连接;pH传感器(2.13)、DO传感器(2.14)分 别与pH、DO测定仪(2.12)相连接。
2.应用权利要求1所述的一种无外加碳源实现低碳氮比城市污水同步脱氮除 磷的方法，其特征在于，包括以下步骤：
1)系统启动：将短程硝化反硝化污泥投加至厌氧/好氧/缺氧SBR反应器 内，使接种后反应器内污泥浓度达到2000～4000mg/L;
2)运行过程操作调节如下：
将城市污水加入到原水水箱(1)，启动进水泵(2.1)将城市污水抽入到厌 氧/好氧/缺氧SBR反应器(2)内，厌氧搅拌120～240min后进行曝气搅拌; 启动气泵(2.4)，通过调节气体流量计(2.6)使厌氧/好氧/缺氧SBR反应器 (2)内DO浓度为0.5～1mg/L，曝气搅拌阶段在线监测反应器内pH值变化曲 线，当pH值变化至最低点出现后及时停止曝气，再进行缺氧搅拌;缺氧搅拌阶 段在线监测反应器内pH值变化曲线，当pH值变化至最高点出现后停止缺氧搅 拌;此后进行沉淀排水，排水比为0.2～0.4;厌氧/好氧/缺氧SBR反应器(2) 运行时需排泥，使厌氧/好氧/缺氧SBR反应器(2)内污泥浓度维持在2000～ 4000mg/L范围内。
说明书
一种无外加碳源实现低碳氮比城市污水同步脱氮除磷的装置和方法
技术领域
本发明涉及污水生物处理技术领域，尤其涉及一种无外加碳源实现低碳氮比城市污水 同步脱氮除磷的装置和方法。
背景技术
污水的脱氮除磷一直是污水研究领域的热点，现有污水处理工艺的研究也正在朝着高 效、低能耗的方向发展。短程硝化技术是一种高效的氨氮转化途径，内源反硝化技术利用 活性污泥在厌氧阶段储存的内碳源进行反硝化，实现了反硝化过程中有机碳源的零添加， 强化生物除磷是一种经济、高效的除磷方式。
由于现行的污水脱氮除磷工艺中存在各种矛盾，如：PAOs与硝化菌对DO和污泥龄 的竞争，PAOs与反硝化菌对碳源的竞争，使得污水的同步脱氮除磷难以实现。并且，在 实际应用过程中，氮和磷的排放都难以达到国家一级排放标准。这些矛盾在处理碳、氮、 磷比例失调和碳源不足的城市污水(尤其是我国南方地区)时变得尤为明显，碳源不足已 成为现行传统脱氮除磷工艺在处理低碳氮比城市污水时的“瓶颈”。
因此，研究城市污水高效节能同步脱氮除磷的工艺已成为迫在眉睫的任务。本发明通 过创造交替的有机物的“盛宴期”和“饥荒期”，可强化微生物在“盛宴期”将污水中的 有机碳源储存到细胞内合成内碳源的能力;通过短程硝化作用，减少了氨氮氧化时的需氧 量，通过内源反硝化，减少了反硝化时碳源的投加，减少了运行费用;在内源反硝化过程 结束后及时停止搅拌，避免了二次释磷，保证了系统除磷效果的稳定;本发明工艺流程简 单，可实现低碳氮比城市污水的高效脱氮除磷，是具有应用前景的污水厌氧/好氧/缺氧 处理的研究方向，也是一种新型的脱氮除磷思路。
发明内容
本发明的目的就是提供一种无外加碳源实现低碳氮比城市污水同步脱氮除磷的装置 和方法，实现低碳氮比城市污水高效、节能的同步脱氮除磷，解决传统脱氮除磷工艺中存 在碳源不足、脱氮和除磷不能同时达到最佳等问题，工艺流程简单，且运行费用低。此外， 通过在线监测反应器中pH值的变化进行实时控制，既可有效地维持短程硝化的稳定运行， 又可避免二次释磷。该发明结合了短程硝化、内源短程反硝化和强化生物除磷所具有的优 点，可在最大程度的利用原水碳源的同时，实现城市污水高效率、低能耗的脱氮除磷。
本发明的目的是通过以下技术方案来解决的：一种无外加碳源实现低碳氮比城市污水 同步脱氮除磷的装置，其特征在于，包括原水水箱1、厌氧/好氧/缺氧SBR反应器2、 出水水箱3、在线监测和反馈控制系统4;其中所述原水水箱1通过进水泵2.1与厌氧/好 氧/缺氧SBR反应器2相连接，厌氧/好氧/缺氧SBR反应器2通过电动排水阀2.8与 出水水箱3相连;
所述厌氧/好氧/缺氧SBR反应器内置搅拌桨2.3、气泵2.4、气体流量计2.6、曝气 头2.7、电动排水阀2.8、第一采样口2.9、pH传感器2.13、DO传感器2.14;
所述在线监测和反馈控制系统4包括计算机4.1和可编程过程控制器4.2，可编程过程 控制器4.2内置信号转换器DA转换接口4.3、信号转换器AD转换接口4.4、曝气继电器 4.5、搅拌继电器4.6、pH、DO数据信号接口4.7;其中，可编程过程控制器4.2上的信号 转换器AD转换接口4.4通过电缆线与计算机4.1相连接，将传感器模拟信号转换成数字信 号传递给计算机4.1;计算机4.1通过信号转换器DA转换接口4.3与可编程过程控制器4.2 相连接，将计算机4.1的数字指令传递给可编程过程控制器4.2，曝气继电器4.5与电磁阀 2.5相连接，搅拌器继电器4.6与搅拌器2.2相连接，pH、DO数据信号接口4.7通过传感 器导线与pH、DO测定仪2.12相连接;pH传感器2.13、DO传感器2.14分别与pH、DO 测定仪2.12相连接。
污水在此装置中的处理流程为：城市污水进入厌氧/好氧/缺氧SBR反应器2后，首 先进行厌氧搅拌，PAOs利用污水中的有机碳源进行厌氧释磷，同时合成内碳源PHAs储 存于细胞内;DGAOs也利用污水中的有机碳源合成内碳源PHAs储存在细胞内;厌氧搅拌 结束后，厌氧/好氧/缺氧SBR反应器2开始曝气，PAOs利用自身储存的内碳源吸收污 水中的磷酸盐，AOB将氨氮氧化为亚硝态氮，曝气搅拌阶段在线监测反应器内pH值变化 曲线，当pH值变化最低点出现后及时停止曝气;此后进入缺氧内源反硝化阶段，DGAOs 利用自身储存的内碳源进行反硝化脱氮，缺氧搅拌阶段在线监测反应器内pH值变化曲线， 当pH值变化最高点出现后停止缺氧搅拌，停止搅拌，沉淀排水，以避免二次释磷，出水 通过电动排水阀2.8排出。
本发明还提供了一种无外加碳源实现低碳氮比城市污水同步脱氮除磷的方法，其具体 的启动和操作步骤如下：
1)系统启动：将短程硝化反硝化污泥投加至厌氧/好氧/缺氧SBR反应器2内，使 接种后反应器内污泥浓度达到2000～4000mg/L;
2)运行时调节操作如下：
将城市污水加入到原水水箱1，启动进水泵2.1将城市污水抽入到厌氧/好氧/缺氧 SBR反应器2内，厌氧搅拌120～240min;启动气泵2.4，通过调节气体流量计2.6使厌氧 /好氧/缺氧SBR反应器2内DO浓度为0.5～1mg/L，曝气搅拌阶段在线监测反应器内 pH值变化曲线，当pH值变化最低点出现后及时停止曝气，再进行缺氧搅拌;缺氧搅拌过 程中在线监测反应器内pH值变化曲线，当pH值变化最高点出现后停止缺氧搅拌;此后进 行沉淀排水，排水比为0.2～0.4。厌氧/好氧/缺氧SBR反应器2运行时需排泥，使厌氧 /好氧/缺氧SBR反应器2内污泥浓度维持在2000～4000mg/L范围内。
本发明一种无外加碳源实现低碳氮比城市污水同步脱氮除磷的装置和方法，具有以下 优点：
1)将短程硝化与内源短程反硝化技术联合应用于低碳氮比城市污水的脱氮过程中， 短程硝化技术可实现高效的氨氮转化，内源反硝化技术利用活性污泥在厌氧阶段储存的内 碳源进行反硝化，可实现反硝化过程中有机碳源的零添加;
2)短程硝化和内源短程反硝化在同一个SBR反应器中进行，具有可控制性强、工艺 简单等优点，同时结合在线监测和实时控制技术，使得短程硝化和内源短程反硝化更易于 在一个反应器内稳定维持;
3)利用强化生物除磷EBPR技术实现PAOs较高程度的富集，可在厌氧/好氧条件下 实现城市污水的高效、稳定除磷;
4)SBR采用厌氧/好氧/缺氧的运行方式，将短程硝化、内源短程反硝化与强化生 物除磷技术联合应用于低碳城市污水的处理，PAOs和DGAOs可在厌氧段实现原水中碳源 的最大储存，并可在后续的好氧段和缺氧段分别实现磷和氮的去除，是具有应用前景的污 水处理新工艺。
