申请日2015.07.09
公开(公告)日2015.12.02
IPC分类号C02F9/14
摘要
一种污水处理与污水源热泵、三联供耦合系统，先将沉淀池通过管道分别与生物处理设备和厌氧罐连接，生物处理设备通过管道与污水源热泵连接，污水源热泵产生的冷热水通过冷热管网与用户连接，厌氧罐产生的沼气和发酵后的污泥分别通过管道与沼气柜和脱水机连接，沼气柜中的沼气通过管道送进沼气发电机中，沼气发电机出来的缸套水通过管道与水-水板式换热器连接，沼气发电机产生的烟气通过排烟管道与余热直燃机连接;本实用新型的有益效果是：在污水处理过程中引入污水源热泵与燃气冷热电技术，通过污水源热泵回收了污水中大量的低品位热能，又通过燃气三联供技术将水处理过程中产生的沼气这种副产品梯级利用，提高了整体的能源利用率，节能减排。
权利要求书

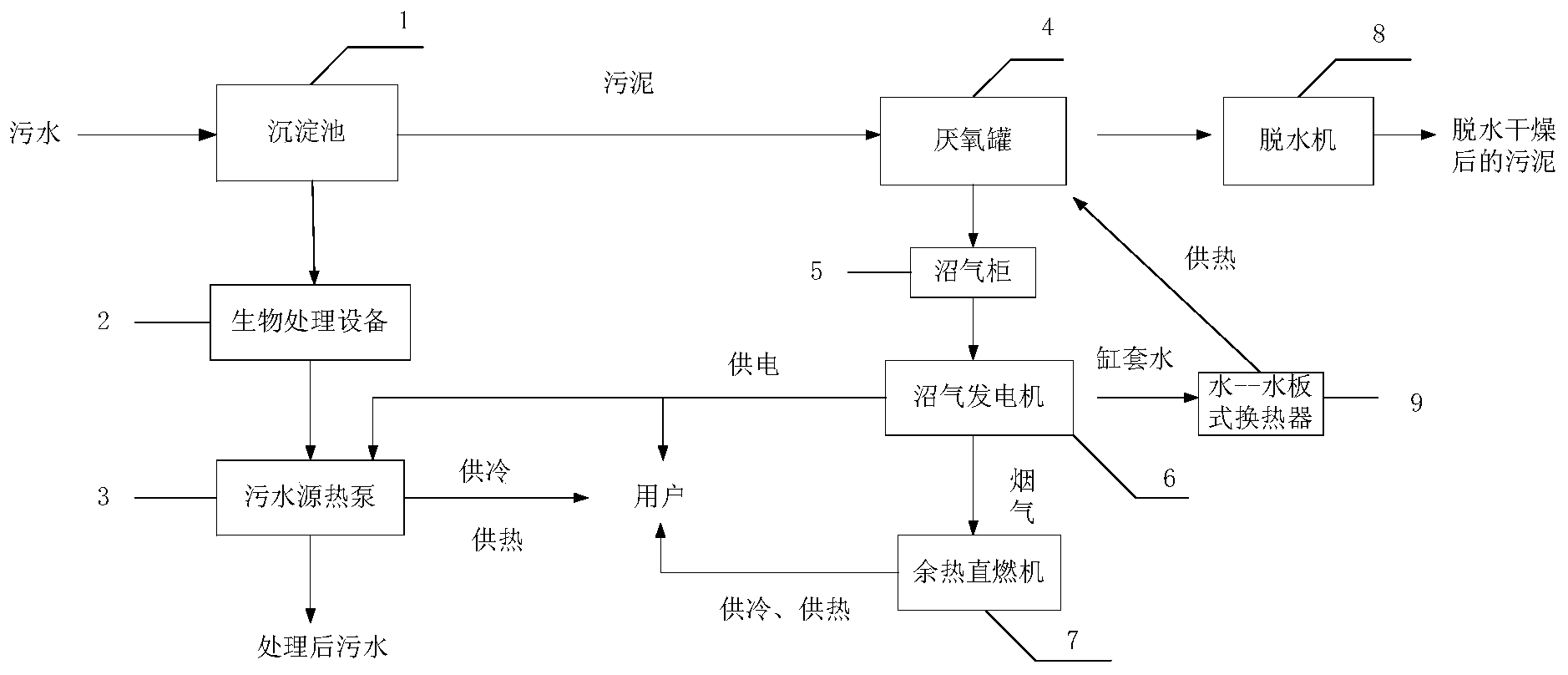

1.一种污水处理与污水源热泵、三联供耦合系统，它包括：沉淀池(1)、 生物处理设备(2)、污水源热泵(3)、厌氧罐(4)、沼气柜(5)、沼气发 电机(6)、余热直燃机(7)、脱水机(8)、水-水板式换热器(9);其特 征在于：沉淀池(1)通过管道分别与生物处理设备(2)和厌氧罐(4)连接， 生物处理设备(2)通过管道与污水源热泵(3)连接，污水源热泵(3)产生 的冷热水通过冷热管网与用户连接，厌氧罐(4)产生的沼气和发酵后的污泥 分别通过管道与沼气柜(5)和脱水机(8)连接，沼气柜(5)中的沼气通过 管道送进沼气发电机(6)中，沼气发电机(6)产生的电通过电网送到污水源 热泵(3)和用户，沼气发电机(6)出来的缸套水通过管道与水-水板式换热 器(9)连接，沼气发电机(6)产生的烟气通过排烟管道与余热直燃机(7) 连接，水-水板式换热器(9)产生的热水通过管道送到厌氧罐(4)，余热直 燃机(7)产生的冷热水通过冷热管网为用户供冷、供热。
2.根据权利要求1所述的污水处理与污水源热泵、三联供耦合系统，其 特征在于：所述的余热直燃机(7)为溴化锂吸收式制冷机。
说明书
一种污水处理与污水源热泵、三联供耦合系统
技术领域
本实用新型涉及污水处理和节能减排技术领域，属于一种污水处理与污水 源热泵、三联供耦合系统，它对于污水中存在的大量的低品位能和污泥处理问 题，通过污水源热泵、冷热电三联供、厌氧消化技术三种技术耦合，既回收了 污水中低品位能，又去处了污泥中的有机物，同时还回收利用了污泥处理中的 副产品—沼气。
背景技术
城市污水处理厂污水量大，且污水夏季比环境温度低，平均温度一般在25 ℃，冬季比环境温度高，平均温度一般在15℃，含有大量的低品位热能，如果 这部分能量被利用，将节省大量化石能源，节能减排效果显著。通过采用污水 源热泵，在夏季把热量排到污水中、冬季从污水中提取出来，从而将这部分低 品位能利用为其他用户供冷供热。
同时，在污水处理中会产生大量的污泥，污泥中含有大量有机物，通过采 用厌氧消化技术可以将这些有机物降解为无机物，而降解过程中产生的沼气可 以作为冷热电三联供中沼气发电机的一次能源，来发电，为污水源热泵提供电 力支持，发电机余热一部分可满足厌氧消化工艺对热量的需求，一部分进入余 热直燃机来供冷和供热。
实用新型内容
本实用新型的目的在于提供一种污水处理与污水源热泵、三联供耦合系统， 它基于污水源热泵、燃气三联供、厌氧消化为一体的系统，来回收污水中大量 的低品位热能，从而实现节能减排;同时，处理掉污水处理产生的污泥中的有 机物，并将产生的沼气合理利用，为热泵和污水处理厂提供电力需求，还可为 污水处理厂和周边用户供冷供热，降低污水处理厂的能耗，提高污水处理厂盈 利能力，因此，该技术具有较高的实用价值。
为实现上述目的，本实用新型采取以下技术方案：
一种污水处理与热泵、三联供耦合系统，它包括：沉淀池(1)、生物处 理设备(2)、污水源热泵(3)、厌氧罐(4)、沼气柜(5)、沼气发电机(6)、 余热直燃机(7)、脱水机(8)、水-水板式换热器(9)，其特征在于：
沉淀池(1)通过管道分别与生物处理设备(2)和厌氧罐(4)连接，生 物处理设备(2)通过管道与污水源热泵(3)连接，污水源热泵(3)产生的 冷热水通过冷热管网与用户连接，厌氧罐(4)产生的沼气和发酵后的污泥分 别通过管道与沼气柜(5)和脱水机(8)连接，沼气柜(5)中的沼气通过管 道送进沼气发电机(6)中，沼气发电机(6)产生的电通过电网送到污水源热 泵(3)和用户，沼气发电机(6)出来的缸套水通过管道与水-水板式换热器 (9)连接，沼气发电机(6)产生的烟气通过排烟管道与余热直燃机(7)连 接，水-水板式换热器(9)产生的热水通过管道送到厌氧罐(4)，余热直燃 机(7)产生的冷热水通过冷热管网为用户供冷、供热。
其中，所述的余热直燃机(7)为溴化锂吸收式制冷机。
本实用新型的有益效果是：通过污水源热泵回收了污水中大量的低品位热 能，又通过燃气三联供技术将水处理过程中产生的沼气这种副产品梯级利用， 同时污水源热泵与燃气三联供两种技术进行耦合，由沼气发电机为污水源热泵 供电，电力就近消纳，市电作为备用，提高了用电安全性，此外，污水源热泵 与燃气三联供共同为附近用户供冷、供暖，具有较好的经济效益。
