申请日2015.06.21
公开(公告)日2015.12.09
IPC分类号C02F11/02; C02F11/04
摘要
本实用新型公开了一种刚毛式清滤污水池，属于污水处理技术领域，它解决了现有化粪池里隔板只能阻挡大块固体，而小块固体不能有效挡住的问题。本装置包括一个壳体，壳体两端设有连管，连管通入壳体内腔中，所述壳体内腔中设有上下左右多排支架，并在支架间牵设横、纵向的拉线，拉线互相穿插编织为隔面，隔面将内腔分隔为多个腔室，所述拉线互相穿插后在隔面上形成格子结构的小孔，所述拉线的线体上具有分叉的细刚毛，刚毛可阻挡在上述的小孔孔洞中。该装置过滤效果更好，能阻挡更小体积的固态物，滤清效果好，又不会堵塞污水池。

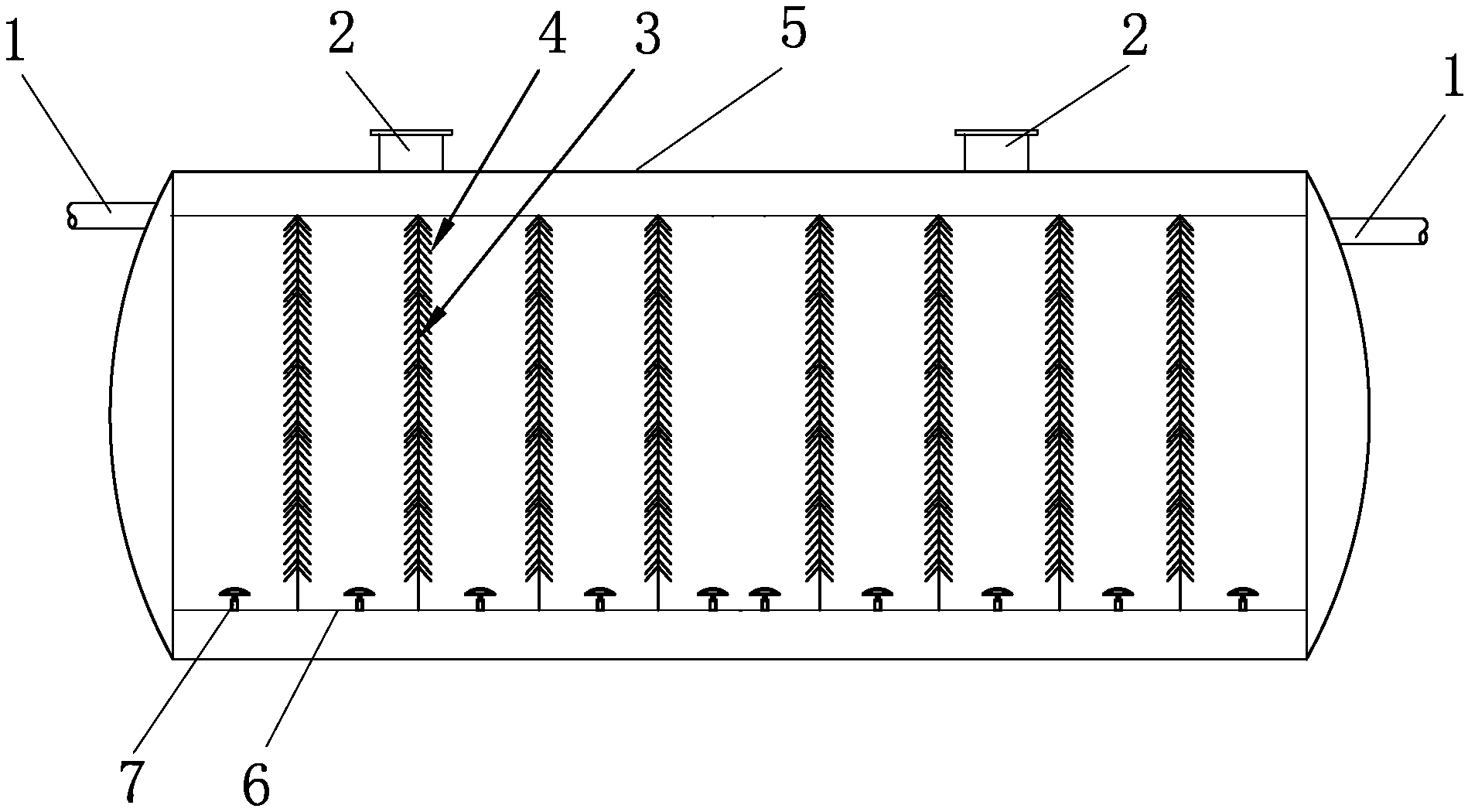

摘要附图
权利要求书
1.一种刚毛式清滤污水池，其特征在于，它包括一个壳体(5)，壳体(5)两端设有连管(1)，连管(1)通入壳体(5)内腔中，所述壳体(5)内腔中设有上下左右多排支架(6)，并在支架(6)间牵设横、纵向的拉线(3)，拉线(3)互相穿插编织为隔面，隔面将内腔分隔为多个腔室，所述拉线(3)互相穿插后在隔面上形成格子结构的小孔(9)，所述拉线(3)的线体上具有分叉的刚毛(4)，刚毛(4)可阻挡在上述的小孔(9)孔洞中。
2.根据权利要求1所述的一种刚毛式清滤污水池，其特征在于，所述的刚毛(4)完全覆盖整个小孔(9)。
3.根据权利要求1或2所述的一种刚毛式清滤污水池，其特征在于，所述拉线(3)为纤维线。
4.根据权利要求1或2所述的一种刚毛式清滤污水池，其特征在于，所述刚毛(4)与拉线(3)一体编织，刚毛(4)为硬质线。
5.根据权利要求1或2所述的一种刚毛式清滤污水池，其特征在于，所述壳体(5)上方设有多个观察孔(2)。
6.根据权利要求1或2所述的一种刚毛式清滤污水池，其特征在于，所述隔面的前面设有一层隔板(8)，隔板(8)上设有流孔，流孔的大小大于小孔(9)的大小。
说明书
一种刚毛式清滤污水池
技术领域
本实用新型属于污水处理技术领域，特别涉及一种刚毛式清 滤污水池。
背景技术
化粪池是处理粪便并加以过滤沉淀的设备，其原理是固化物在 池底分解，上层的水化物体，进入管道流走，防止了管道堵塞，给 固化物体(粪便等垃圾)有充足的时间水解。化粪池指的是将生活污 水分格沉淀，及对污泥进行厌氧消化的小型处理构筑物;化粪池在 分隔上分为积淀腔、厌氧腔和腐化腔。各腔体之间以隔板分离，隔 板上设有连接左右腔体的管道，但是过多的固态污物会堵塞管道， 因此设计了如中国专利号200820081324.2中公开的隔板结构，该隔 板上设有若干的孔洞，或是设计井字孔，大块固体会被隔挡，但是 小块的固体会通过各个孔洞，阻挡不够彻底。
发明内容
本实用新型的目的是针对现有的上述化粪池存在的问题，提 供一种滤清效果好，又不会堵塞的化粪池。
本实用新型的目的可通过下列技术方案来实现：一种刚毛式 清滤污水池，其特征在于，它包括一个壳体，壳体两端设有连管， 连管通入壳体内腔中，所述壳体内腔中设有上下左右多排支架， 并在支架间牵设横、纵向的拉线，拉线互相穿插编织为隔面，隔 面将内腔分隔为多个腔室，所述拉线互相穿插后在隔面上形成格 子结构的小孔，所述拉线的线体上具有分叉的细刚毛，刚毛可阻 挡在上述的小孔孔洞中。
所述的刚毛完全覆盖整个小孔。
所述拉线为纤维线。
所述刚毛与拉线一体编织，刚毛为硬质线。
所述壳体上方设有多个观察孔。
所述隔面的前面设有一层隔板，隔板上设有流孔，流孔的大 小大于小孔的大小。
与现有技术相比，该装置过滤效果更好，能阻挡更小体积的 固态物，滤清效果好，又不会堵塞污水池。
