申请日2015.06.22
公开(公告)日2015.09.23
IPC分类号B01D29/03; B01D29/64; B01D29/58
摘要

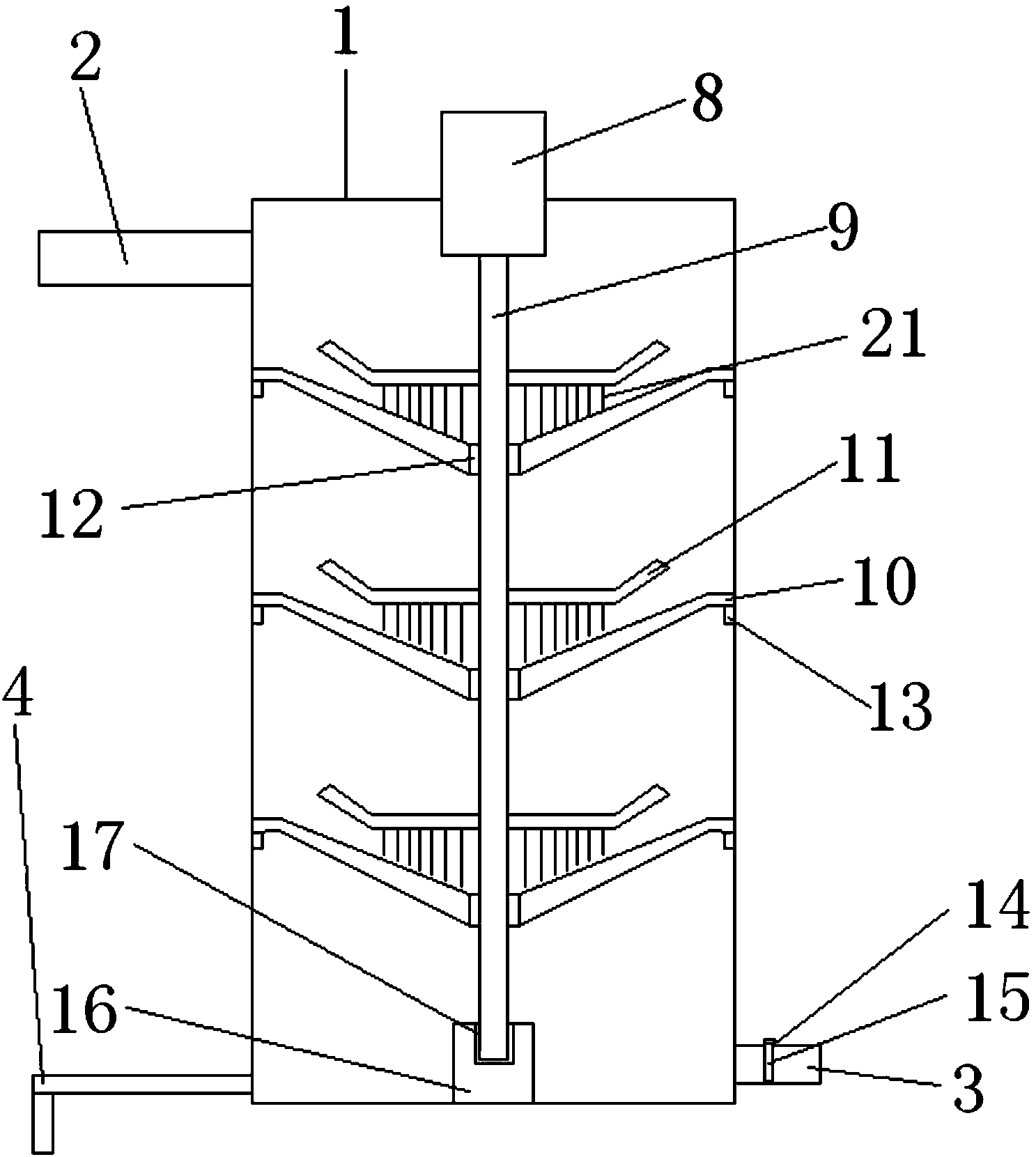

本发明公开了一种搅拌式污水处理装置，包括壳体，所述壳体为圆桶状结构，在壳体的顶部设有污水进管、壳体的底部设有出水管，在壳体底部还设有水质化验管，壳体内等间距设有多个过滤网，该过滤网为倒锥形结构，壳体分为左壳体和右壳体，两者铰接，左壳体和右壳体之间还设有连接固定装置，在壳体的顶部设有旋转电机，旋转电机的转轴竖直向下设置，转轴穿过过滤网，转轴在两个过滤网之间设有搅拌叶，过滤网为可拆卸式结构，以方便对过滤网进行清洗，保证污水处理的效果和效率。
摘要附图
权利要求书
1.一种搅拌式污水处理装置，包括壳体(1)，其特征在于：所述壳体(1)为圆桶状 结构，壳体(1)的顶部设有污水进管(2)，壳体(1)的底部设有出水管(3)，在壳体(1) 的底部还设有水质化验管(4)，在壳体(1)内设有多层过滤网(10)，所述过滤网(10) 为倒锥形结构，壳体(1)分为左壳体(5)和右壳体(6)，左壳体(5)和右壳体(6)铰 接连接，在两者的连接处设有橡胶层，左壳体(5)和右壳体(6)之间还设有连接固定装 置(7);在壳体(1)的顶部设有旋转电机(8)，旋转电机(8)的转轴(9)竖直向下设置， 转轴(9)穿过过滤网(10)，转轴(9)在两个过滤网(10)之间设有搅拌叶(11)，所述 过滤网(10)分为左半体(22)和右半体(23)，左半体(22)和右半体(23)铰接连接， 在其连接处设有磁片(24)，所述出水管(3)的侧壁上设有凹口(14)，凹口(14)处铰接 挡板(18)，挡板(18)上设有锁紧机构(19)，出水管(3)在凹口(14)处的内壁设有夹 槽(20)，在夹槽(20)内设有过滤块(15)。
2.根据权利要求1所述的搅拌式污水处理装置，其特征在于：在所述搅拌叶(11)的 底面朝下设置有毛刷(21)，毛刷(21)与过滤网(10)的上表面相接触。
3.根据权利要求1所述的搅拌式污水处理装置，其特征在于：所述转轴(9)与过滤 网(10)的连接处设有轴承(12)。
4.根据权利要求1所述的搅拌式污水处理装置，其特征在于：所述壳体(1)的内侧 壁设有凸圈(13)，所述过滤网(10)的边框设置在凸圈(13)上。
5.根据权利要求1至4中任一项所述的搅拌式污水处理装置，其特征在于：所述挡板 (18)与凹口(14)之间设有橡胶垫。
6.根据权利要求1至4中任一项所述的搅拌式污水处理装置，其特征在于：所述壳体 (1)的底部设有定位座(16)，定位座(16)上设有凹槽(17)，所述转轴(9)的端部设 置在凹槽(17)内。
说明书
一种搅拌式污水处理装置
技术领域
本发明涉及环保技术领域，具体涉及一种污水处理装置。
背景技术
目前随着人们生活的改善，机械化产品越来越多，随之而来环境的污染也越来越严重; 目前机械生产中往往会产生工业废水，这些工业废水中往往含有大量重金属固体颗粒，这 类工业废水外排将对人类的生存环境造成越来越严重的污染;目前工业上处理固液分离的 装置一般是采用沉降法，但是这种方式存在下列缺点：1)不仅固液分离的不干净，而且分 离效率较低，2)长期使用后，固液分离装置的壳体内将产生水垢，清理较为困难。
絮凝搅拌是污水处理的重要方法之一，在生活饮用水、工业用水、工业废水及生活污 水的处理中都有广泛的应用，污水搅拌机适用于推进搅拌含有悬浮物的污水、稀泥浆、工 业过程液体等，加强搅拌功能，防止污泥沉淀，是市政和工业污水处理工艺流程上的重要 设备。
通常情况下，污水旋转电机的内部构件设计在很大程度上依赖试验和经验，已有的设 计结构复杂，搅拌桨叶的旋转角度和搅拌直径调整都很困难。同时搅拌桨叶磨损严重,易 于损坏，而旋转电机壳体拆卸过程复杂,不便于损坏零部件的快速更换，从而缩短了装置 使用周期,限制了其推广应用。另外，在污水处理的过程中，搅拌装置的安装和拆卸如果能 不用排除污水而进行，将能节省很大的人力物力。
例如，公开号为CN 102698629的中国专利文献公开了一种污水处理搅拌机，包括双输 出轴电机、设于双输出轴电机两输出轴端的传动轴、设于传动轴外周的轴承座、防止污水 进入搅拌机内腔的机械密封座、叶轮A和叶轮B;所述叶轮A和所述叶轮B位于所述双输 出轴电机的两侧且与所述传动轴连接，所述叶轮A和所述叶轮B形状大小相同且扭转方向 相反，本技术方案提供的污水处理搅拌机，主要起到的是辅助搅拌的作用，要配合其他污 水处理设备一起使用，方能实现污水处理的作用。
再如，公告号为CN 203999081的中国专利文献公开了一种用于污水处理的搅拌混凝装 置，包括搅拌罐，搅拌罐内装设有具有混合腔的导流筒以及位于混合腔中的快速搅拌组件， 导流筒的上部设有与混合腔连通的污水进管及加药管，混合腔的底部与搅拌罐的内腔连通， 搅拌罐内还装设有位于导流筒的下方的慢速搅拌组件，该装置只是起到搅拌的作用，无法 对污水实现过滤和处理，功能较为单一。
发明内容
针对现有技术存在的上述不足，本发明提出一种搅拌式污水处理装置，包括壳体，所 述壳体为圆桶状结构，在壳体的顶部设有污水进管、壳体的底部设有出水管，在壳体底部 还设有水质化验管，壳体内设有多层过滤网，该过滤网为倒锥形结构，壳体分为左壳体和 右壳体，两者铰接，左壳体和右壳体之间还设有连接固定装置，在壳体的顶部设有旋转电 机，旋转电机的转轴竖直向下设置，转轴穿过过滤网，转轴在两个过滤网之间设有搅拌叶， 过滤网为可拆卸式结构，以方便对过滤网进行清洗，保证污水处理的效果和效率。
本发明解决其技术问题，所采用的技术方案是：一种搅拌式污水处理装置，包括壳体， 所述壳体为圆桶状结构，壳体的顶部设有污水进管，壳体的底部设有出水管，底部还设有 水质化验管，在壳体内设有多层过滤网，该过滤网为倒锥形结构，壳体分为左壳体和右壳 体，两者铰接，两者的连接处设有橡胶层，左壳体和右壳体之间还设有连接固定装置，所 述过滤网分为左半体和右半体，两者铰接，连接处设有磁片，壳体的顶部设有旋转电机， 旋转电机的转轴竖直向下设置，转轴穿过过滤网，转轴在两个过滤网之间设有搅拌叶。
采用以上技术方案的有益效果是：本结构的搅拌式污水处理装置，通过旋转电机对壳 体内的污水进行搅拌，增加水的流动性，然后经过多层过滤网的过滤，对污水进行净化， 壳体为左右壳体铰接，过滤网也分为左半体和右半体，将过滤网拆下，便于对于过滤网进 行清洗，保证该污水处理装置使用效果，防止过滤网堵塞，水质化验管可以对水质进行化 验，看是否达标。
进一步地，在所述搅拌叶的底面朝下设置有毛刷，毛刷与过滤网的上表面相接触。
采用以上技术方案的有益效果是：搅拌叶在转动过程中，带动毛刷转动，对过滤网进 行清理，防止杂质将过滤网堵塞，保证污水处理效果。
进一步地，所述转轴与过滤网的连接处设有轴承。
采用以上技术方案的有益效果是：使得转轴相对于过滤网便于转动，同时保证该转动 处的密封性，防止杂质滤出。
进一步地，所述壳体的内侧壁设有凸圈，所述过滤网的边框设置在凸圈上。
采用以上技术方案的有益效果是：便于固定过滤网，方便放置过滤网，且方便拆卸和 更换过滤网。
进一步地，所述出水管的侧壁上设有凹口，凹口处铰接挡板，挡板上设有锁紧机构， 在出水管在凹口处的内壁内设有夹槽，在夹槽内设有过滤块。
采用以上技术方案的有益效果是：出水管上设有可拆卸的过滤块，对出水管内的水进 行最终的净化，设置挡板和锁紧机构能便于过滤块的拆卸，方便更换或清理过滤块。
进一步地，所述挡板与凹口之间设有橡胶垫。
采用以上技术方案的有益效果是：保证挡板与凹口的密封性，防止漏水。
优选的，所述壳体的底部设有定位座，定位座上设有凹槽，所述转轴的端部设置在凹 槽内。
采用以上技术方案的有益效果是：壳体的底部设有定位座对转轴进行固定，防止转轴 过长，在旋转的过程中发生抖动，保证搅拌过程中的稳定性，避免发生噪音。
