申请日2015.06.23
公开(公告)日2015.10.21
IPC分类号G01N33/18; C02F9/14
摘要
一种可二次处理的污水处理装置，包括污水处理罐，所述污水处理罐内设有多个竖向设置的隔板，隔板将污水处理罐分隔成依次连通的初沉池、曝气氧化池、重金属反应池、酸碱中和池和净化消毒池，初沉池左侧连通有进水管，进水管从左至右依次设有进水阀、流量计量表和第一水质检测仪，曝气氧化池内设置有生物填料，净化消毒池右侧连通有出水管，出水管上设有第二水质检测仪，出水管末端连接有漏斗形集水器，漏斗形集水器的出管上设置有阀门，位于漏斗形集水器底部与阀门之间的出管管路上连接有与曝气氧化池上端连通的回流管，本实用新型结构简单，处理效率高，净化处理效果彻底，能够有效监测处理效果，可将未达标的水进行再处理。

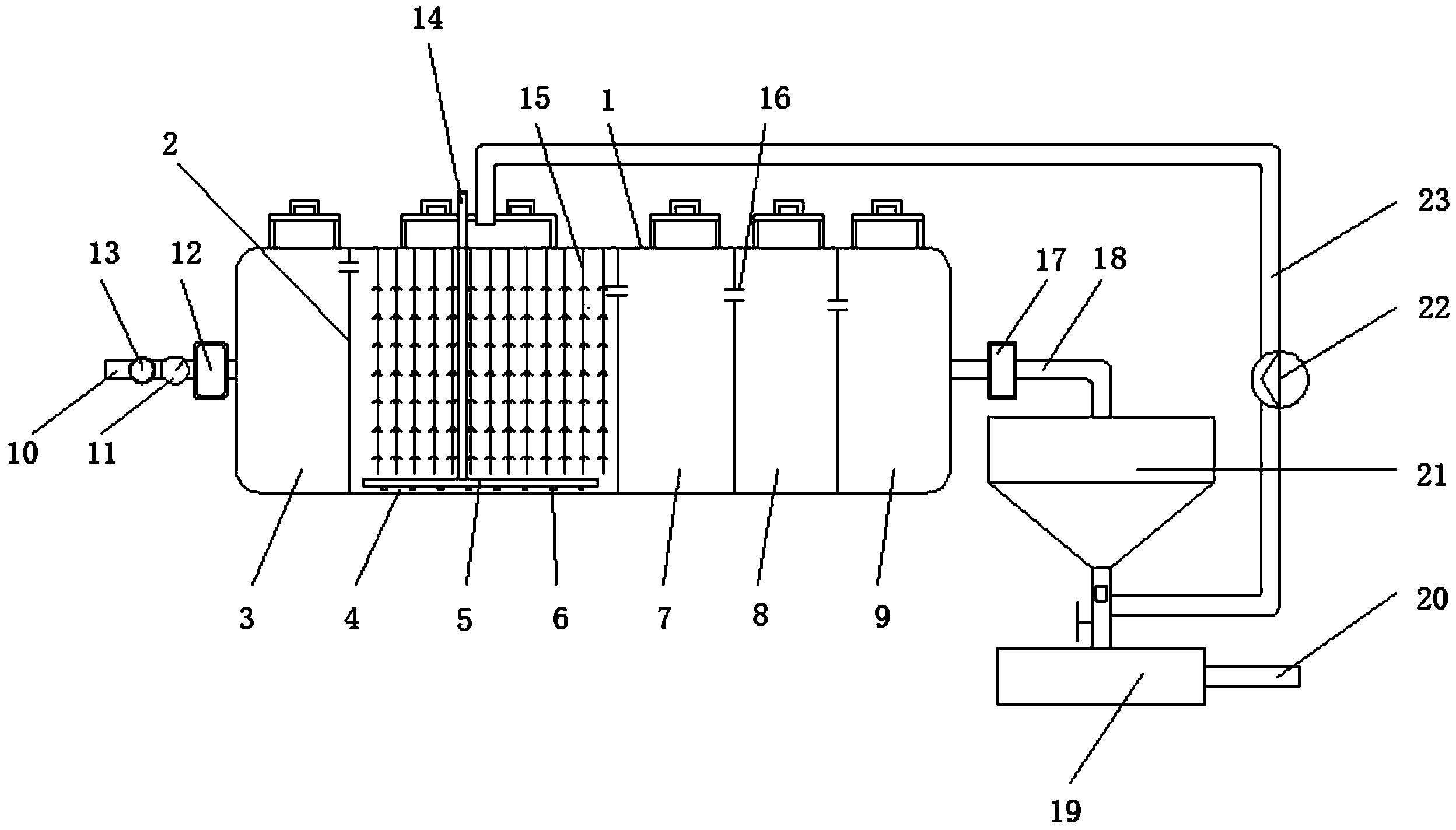

摘要附图
权利要求书
1.一种可二次处理的污水处理装置，包括污水处理罐，其特征在于，所述污水处理罐 内设有多个竖向设置的隔板，隔板将污水处理罐分隔成依次连通的初沉池、曝气氧化池、 重金属反应池、酸碱中和池和净化消毒池，各个隔板上端均设置溢流口，各个溢流口的高 度从左至右依次降低设置，所述初沉池左侧连通有进水管，所述进水管从左至右依次设有 进水阀、流量计量表和第一水质检测仪，曝气氧化池内设置有生物填料，曝气氧化池上插 设有曝气管，曝气管伸入曝气氧化池底端并与曝气装置连接，所述净化消毒池右侧连通有 出水管，出水管上设有第二水质检测仪，出水管末端连接有漏斗形集水器，漏斗形集水器 的出管上设置有阀门，位于漏斗形集水器底部与阀门之间的出管管路上连接有与曝气氧化 池上端连通的回流管，回流管上设置有加压泵。
2.根据权利要求1所述的一种可二次处理的污水处理装置，其特征在于，所述漏斗形 集水器的出管的端口连接有储水箱，储水箱侧端设置有排水管。
3.根据权利要求1所述的一种可二次处理的污水处理装置，其特征在于，所述加压泵 与第二水质检测仪通过电路连接。
4.根据权利要求1所述的一种可二次处理的污水处理装置，其特征在于，所述曝气装 置整体呈管架状，曝气装置上均匀布设有微孔透气头。
5.根据权利要求1所述的一种可二次处理的污水处理装置，其特征在于，所述污水处 理罐为玻璃钢罐体。
说明书
一种可二次处理的污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体是一种可二次处理的污水处理装置。
背景技术
现有的污水处理设备中，生活污水一般只进行氧化处理和沉淀处理，工业污水一般只 进行重金属处理、酸碱中和处理和沉底处理，生活污水和工业污水中或多或少都含有细菌， 而现有的污水处理设备均未对细菌进行处理，因此污水净化处理不够彻底;另外，现有的 污水处理设备没有设置有效的检测污水处理效果的装置;且以往的污水处理装置在对污水 进行处理后就直接排出使用，有时候这些污水并没有很好的处理干净，对实际的生产使用 存在安全隐患。
实用新型内容
本实用新型的目的在于提供一种结构简单，处理效率高，净化处理效果彻底，能够有 效监测处理效果，可将未达标的水进行再处理的污水处理装置，以解决上述背景技术中提 出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种可二次处理的污水处理装置，包括污水处理罐，所述污水处理罐内设有多个竖向 设置的隔板，隔板将污水处理罐分隔成依次连通的初沉池、曝气氧化池、重金属反应池、 酸碱中和池和净化消毒池，各个隔板上端均设置溢流口，各个溢流口的高度从左至右依次 降低设置，所述初沉池左侧连通有进水管，所述进水管从左至右依次设有进水阀、流量计 量表和第一水质检测仪，曝气氧化池内设置有生物填料，曝气氧化池上插设有曝气管，曝 气管伸入曝气氧化池底端并与曝气装置连接，所述净化消毒池右侧连通有出水管，出水管 上设有第二水质检测仪，出水管末端连接有漏斗形集水器，漏斗形集水器的出管上设置有 阀门，位于漏斗形集水器底部与阀门之间的出管管路上连接有与曝气氧化池上端连通的回 流管，回流管上设置有加压泵。
进一步的，所述漏斗形集水器的出管的端口连接有储水箱，储水箱侧端设置有排水管。
进一步的，所述加压泵与第二水质检测仪通过电路连接。
进一步的，所述曝气装置整体呈管架状，曝气装置上均匀布设有微孔透气头。
进一步的，所述污水处理罐为玻璃钢罐体。
与现有技术相比，本实用新型的有益效果是：在对污水进行常规处理之后，通过净化 消毒池对水进行消毒处理，能够杀死污水中的细菌，污水净化处理更加彻底，通过第一水 质检测仪和第二水质检测仪，将污水处理前的水质检测数据和污水处理后的水质检测数据 进行对比，可以实时监测污水处理罐内污水处理的效果;当第二水质检测仪实时检测的水 未达标时，加压泵启动，将漏斗形集水器中的水通过回流管导入曝气氧化池内重新进行处 理，直到处理后的水达标后，开启阀门，将漏斗形集水器中水导入储水箱内。综上，本实 用新型结构简单，处理效率高，净化处理效果彻底，能够有效监测处理效果，可将未达标 的水进行再处理。
