申请日2015.06.23
公开(公告)日2015.10.07
IPC分类号C02F1/00; E03F5/10
摘要
本实用新型公开了一种污水池的反吊膜盖结构，其中所述钢支架包括一对固定在污水池的池壁上的支架座，该对支架座对称式分布，且每个支架座上均可锁紧式铰接有第一支臂，该第一支臂上连接有第一法兰连接盘;一对两端均连接有第二法兰连接盘的伸缩式支撑梁;以及一个侧壁上可锁紧式铰接有一对第二支臂的帽顶，该对第二支臂对称分布，且每个第二支臂上均连接有第三法兰连接盘;其中，上述的帽顶位于两个支架座的折中位置，且高于该两个支架座，每个支架座的第一支臂上法兰连接伸缩式支撑梁，该伸缩式支撑梁的另一端部与帽顶上对应的第二支臂同样法兰连接。其解决了“提升污水池的反吊膜盖结构的搭建施工效率”的技术问题，提升了施工工程的经济效益。

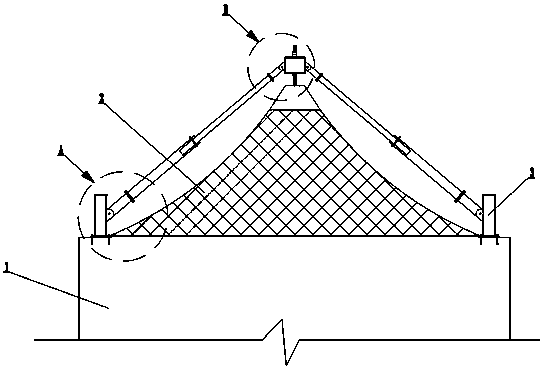

摘要附图
权利要求书
1.一种污水池的反吊膜盖结构，包括钢支架以及通过该钢支架反吊且始终覆盖污水池(1)的膜盖(2)，其特征是所述的钢支架包括：
一对固定在污水池(1)的池壁上的支架座(3)，该对支架座(3)对称式分布，且每个支架座(3)上均可锁紧式铰接有第一支臂(4)，该第一支臂(4)上连接有第一法兰连接盘(5);
一对两端均连接有第二法兰连接盘(6)的伸缩式支撑梁(7);
以及一个侧壁上可锁紧式铰接有一对第二支臂(8)的帽顶(9)，该对第二支臂(8)对称分布，且每个第二支臂(8)上均连接有第三法兰连接盘(10);
其中，上述的帽顶(9)位于两个支架座(3)的折中位置，且高于该两个支架座(3)，每个支架座(3)的第一支臂(4)上法兰连接伸缩式支撑梁(7)，该伸缩式支撑梁(7)的另一端部与帽顶(9)上对应的第二支臂(8)同样法兰连接。
2.根据权利要求1所述的一种污水池的反吊膜盖结构，其特征是上述污水池(1)的池壁上支架座(3)的具体固定结构为：在污水池(1)的池壁上设有预埋钢板(11)，支架座(3)通过锚栓(12)与该预埋钢板(11)锁紧固定。
说明书
污水池的反吊膜盖结构
技术领域
本实用新型涉及一种反吊膜盖结构，特别是一种污水池的反吊膜盖结构。
背景技术
膜盖结构一般可分为空气支撑膜盖结构(即充气式膜盖结构)、张拉式膜盖结构及骨架支撑式膜盖结构三种，它们具有不同的结构特点、建筑表现形式，适应不同的应用场所。钢支撑反吊膜盖结构是专门针对污水池加盖开发的新型结构方式。
钢支撑反吊膜盖结构大体上主要包括钢支架部分和膜盖部分，其中膜盖部分选用了耐腐蚀的氟碳纤膜作为覆盖材来适应污水池的腐蚀性环境。考虑到施工现场污水池的池尺寸多样性，现有上述的钢支撑反吊膜盖结构中钢支架部分都是通过现场钢材焊接进行施工搭建，施工搭建效率相对低下。
针对上述情况，申请人认为有必要对上述现有的污水池的反吊膜盖结构作进一步的结构改进。
实用新型内容
本实用新型的目的是为了解决上述现有技术的不足而提供一种污水池的反吊膜盖结构，该反吊膜盖结构的施工搭建效率相对较高。
为了实现上述目的，本实用新型所设计的一种污水池的反吊膜盖结构，包括钢支架以及通过该钢支架反吊且始终覆盖污水池的膜盖，所述的钢支架包括：
一对固定在污水池的池壁上的支架座，该对支架座对称式分布，且每个支架座上均可锁紧式铰接有第一支臂，该第一支臂上连接有第一法兰连接盘;
一对两端均连接有第二法兰连接盘的伸缩式支撑梁;
以及一个侧壁上可锁紧式铰接有一对第二支臂的帽顶，该对第二支臂对称分布，且每个第二支臂上均连接有第三法兰连接盘;
其中，上述的帽顶位于两个支架座的折中位置，且高于该两个支架座，每个支架座的第一支臂上法兰连接伸缩式支撑梁，该伸缩式支撑梁的另一端部与帽顶上对应的第二支臂同样法兰连接。
上述中的一种污水池的反吊膜盖结构，其结构中的钢支架主要由一对支架座、一对支撑梁以及一个帽顶三部分组成，且支架座与支撑梁两者之间以及支撑梁与帽顶两者之间均通过法兰连接方式固定，因此，市场施工搭建效率相对较高;同时，考虑到支架座上的第一支臂相对于支架座的夹角角度可调，帽顶上的第二支臂相对于帽顶侧壁的夹角角度可调以及伸缩式支撑梁的长度可调等因素，从而使得本反吊膜盖结构中的钢支架尺寸可根据具体施工时污水池的池尺寸大小做适应性改动，因此使得本结构设计的反吊膜盖结构具备通用性强的特点。
作为一种技术优选方案，上述污水池的池壁上支架座的具体固定结构为：在污水池的池壁上设有预埋钢板，支架座通过锚栓与该预埋钢板锁紧固定。
上述技术优选方案中支架座在污水池的齿壁上的固定稳定性好，使用安全可靠。
本实用新型得到的一种污水池的反吊膜盖结构，其在污水池的膜盖搭建过程中具体使用后，能够提升施工效率，提升施工工程的经济效益;同时整体结构的稳定性好，安全系数高
