申请日2015.06.23
公开(公告)日2015.11.18
IPC分类号F24H9/16; F22B37/54
摘要
本实用新型涉及工业锅炉领域，具体地说是一种锅炉排污水存储分配装置，包括存水缸和引水管，在所述存水缸中设有活塞，所述活塞将存水缸内部分成两个密闭的、容积可变的存水空间，排污水管通过两个分路分别与存水缸内的两个存水空间相通，存水缸内的两个存水空间分别通过管路与设置于存水缸外的引水管相连，所述引水管的输出端通过两个分路分别与不同的需要排污水供给的装置相连通。本实用新型在处理锅炉排污水时能够有效调节各个装置之间的排污水供给。

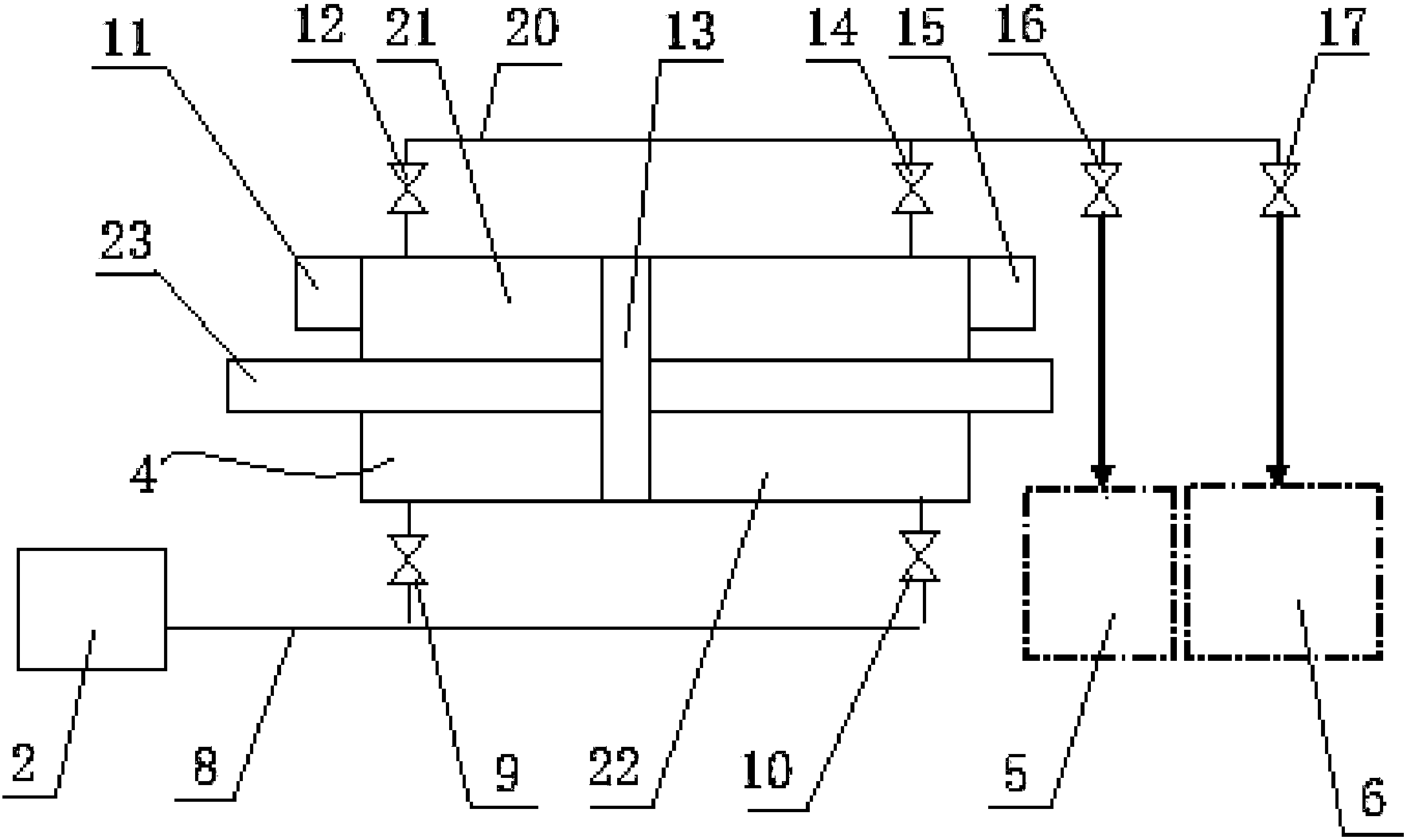

摘要附图
权利要求书
1.一种安装在锅炉上的锅炉排污水存储分配装置，所述锅炉上 设有控制装置和排污水管，其特征在于：包括存水缸(4)和引水管 (20)，在所述存水缸(4)中设有活塞(13)，所述活塞(13)将存 水缸(4)内部分成两个密闭的、容积可变的存水空间，排污水管(8) 通过两个分路分别与存水缸(4)内的两个存水空间相通，存水缸(4) 内的两个存水空间分别通过管路与设置于存水缸(4)外的引水管(20) 相连，所述引水管(20)的输出端通过两个分路分别与不同的需要排 污水供给的装置相连通。
2.根据权利要求1所述的锅炉排污水存储分配装置，其特征在 于：所述排污水管(8)与存水缸(4)内的第一存水空间(21)相连 的管路上设有第一控制阀(9)，所述排污水管(8)与存水缸(4)内 的第二存水空间(22)相连的管路上设有第二控制阀(10)，所述第 一存水空间(21)与引水管(20)相连的管路上设有第三控制阀(12)， 所述第二存水空间(22)与引水管(20)相连的管路上设有第四控制 阀(14)，存水缸(4)在靠近第一存水空间(21)的一侧设有第一位 置开关(11)，存水缸(4)在靠近第二存水空间(22)的一侧设有第 二位置开关(15)，所述各个控制阀与位置开关均与控制装置(3)相 连。
3.根据权利要求1所述的锅炉排污水存储分配装置，其特征在 于：所述引水管(20)输出端的两个分路分别设有一个控制阀，所述 控制阀与控制装置(3)相连。
4.根据权利要求1或3所述的锅炉排污水存储分配装置，其特 征在于：所述引水管(20)输出端的任一分路与一个烟气初期净化装 置(5)相通，所述烟气初期净化装置(5)内设有喷头，排污水通过 该分路上的控制阀控制经所述喷头呈雾状喷入所述烟气初期净化装 置(5)中，所述烟气初期净化装置(5)中的雾状排污水同高温烟气 的直接接触受热转变为水蒸气。
5.根据权利要求1或3所述的锅炉排污水存储分配装置，其特 征在于：所述引水管(20)输出端的任一分路与一个烟气余热深度回 收装置(6)相通，所述烟气余热深度回收装置(6)内设有喷头，排 污水通过该分路上的控制阀控制呈雾状经所述喷头喷入所述烟气余 热深度回收装置(6)中，所述烟气余热深度回收装置(6)中的雾状 排污水通过自身闪蒸方式转变为水蒸气。
6.根据权利要求1所述的锅炉排污水存储分配装置，其特征在 于：所述存水缸(4)中设有活塞导杆(23)，所述活塞(13)可移动 地安装在所述活塞导杆(23)上。
说明书
锅炉排污水存储分配装置
技术领域
本实用新型涉及工业锅炉领域，具体地说是一种锅炉排污水存储 分配装置。
背景技术
现有技术中，锅炉产生的具有一定压力的碱性废水多作为废物直 接排掉，其中管理比较到位的企业排放废热水先排到排污水池，而后 注酸液中和冷却到城市管网所要求的温度以下再排放，但多数企业这 方面意识普遍不高，许多锅炉使用单位都是直接排放废热水，这不但 腐蚀城市管网，同时其温度较高也会导致热污染，影响相关人群的健 康,因此如何处理锅炉排污水的问题日益得到人们的重视，而且排污 水中含有大量废热能，如果能够妥善加以利用也将有效节约资源。在 排污水处理过程，分级处理是一个较好方式，但如何将排污水在不同 的装置之间进行有效分配尚是个难题。
实用新型内容
本实用新型的目的在于提供一种锅炉排污水存储分配装置，在处 理锅炉排污水时能够有效调节各个装置之间的排污水供给。
本实用新型的目的是通过以下技术方案来实现的：
一种安装在锅炉上的锅炉排污水存储分配装置，所述锅炉上设有 控制装置和排污水管，包括存水缸和引水管，在所述存水缸中设有活 塞，所述活塞将存水缸内部分成两个密闭的、容积可变的存水空间， 排污水管通过两个分路分别与存水缸内的两个存水空间相通，存水缸 内的两个存水空间分别通过管路与设置于存水缸外的引水管相连，所 述引水管的输出端通过两个分路分别与不同的需要排污水供给的装 置相连通。
所述排污水管与存水缸内的第一存水空间相连的管路上设有第 一控制阀，所述排污水管与存水缸内的第二存水空间相连的管路上设 有第二控制阀，所述第一存水空间与引水管相连的管路上设有第三控 制阀，所述第二存水空间与引水管相连的管路上设有第四控制阀，存 水缸在靠近第一存水空间的一侧设有第一位置开关，存水缸在靠近第 二存水空间的一侧设有第二位置开关，所述各个控制阀与位置开关均 与控制装置相连。
所述引水管输出端的两个分路分别设有一个控制阀，所述控制阀 与控制装置相连。
所述引水管输出端的任一分路与一个烟气初期净化装置相通，所 述烟气初期净化装置内设有喷头，排污水通过该分路上的控制阀控制 经所述喷头呈雾状喷入所述烟气初期净化装置中，所述烟气初期净化 装置中的雾状排污水同高温烟气的直接接触受热转变为水蒸气。
所述引水管输出端的任一分路与一个烟气余热深度回收装置相 通，所述烟气余热深度回收装置内设有喷头，排污水通过该分路上的 控制阀控制呈雾状经所述喷头喷入所述烟气余热深度回收装置中，所 述烟气余热深度回收装置中的雾状排污水通过自身闪蒸方式转变为 水蒸气。
所述存水缸中设有活塞导杆，所述活塞可移动地安装在所述活塞 导杆上。
本实用新型的优点与积极效果为：
1、本实用新型能够实现排污水交替存储和分配，有效调节不同 装置内的排污水供给。
2、本实用新型结构简单，控制精确。
