申请日2015.06.23
公开(公告)日2015.11.18
IPC分类号B01D53/75; B01D53/84; B01D53/48; C02F1/78; B01D53/54; B01D53/44; B01D53/52
摘要

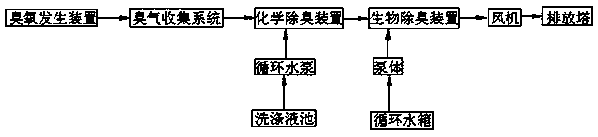

制革废水气体除臭系统，该系统包括臭氧发生装置、臭气收集系统、化学除臭装置、生物除臭装置、洗涤液池、循环水箱以及排放塔;臭氧发生装置的臭氧出气口通过管道连接臭气收集装置，臭气收集装置的气体出口上依次连接有化学除臭装置、生物除臭装置以及排放塔;化学除臭装置上部通过循环水泵与洗涤液池连接;生物除臭装置的上部通过泵体与循环水箱连接，排放塔与生物除臭装置之间连接有风机;在进行除臭的时候，依次进行以下步骤：臭氧的制备;初步反应;臭气收集;预处理;处理;排放。本实用新型所述的系统，可以对气体中的异味分子进行充分的净化，防止污染大气，系统结构紧凑、新颖，占地面积小，适于推广应用。
摘要附图
权利要求书
1.制革废水气体除臭系统，其特征在于：包括臭氧发生装置、臭气收集系统、化学除臭装置、生物除臭装置、洗涤液池、循环水箱和排放塔;臭氧发生装置的臭氧出气口通过管道连接臭气收集装置，臭气收集装置的气体出口上依次连接有化学除臭装置、生物除臭装置以及排放塔;化学除臭装置上部通过循环水泵与洗涤液池连接;生物除臭装置的上部通过泵体与循环水箱连接，排放塔与生物除臭装置之间连接有风机。
2.如权利要求1所述的制革废水气体除臭系统，其特征在于：所述的臭氧发生装置包括壳体，壳体内部设有放电体和冷却系统，冷却系统包括间隔设置的进水管和出水管，进水管和出水管之间连接连通管，连通管垂直于放电体设置，连通管包括单元管和内部设有空腔的翅片，单元管与翅片螺接，空腔内部横向设有挡板，挡板的自由端与翅片的内壁间预留有间隙。
3.如权利要求2所述的制革废水气体除臭系统，其特征在于：臭气收集装置包括密封罩和气体管道和位于废水池侧壁的锥形集气口，密封罩位于废水池的上部，密封罩外侧固设有钢结构，气体管道设于废水池下部，气体管道下部均匀设有喷气口，喷气口与废水池底部之间预留有间隙。
4.如权利要求3所述的制革废水气体除臭系统，其特征在于：喷气口两侧固设有防护板，防护板自由端与废水池底部之间预留有间隙。
5.如权利要求4所述的制革废水气体除臭系统，其特征在于：化学除臭装置包括填料塔，填料塔上设有喷头、填料层、进气口和出气口，喷头与填料塔上部连接，填料层位于填料塔中部，进气口设于填料层下方，出气口设于喷头上方。
6.如权利要求5所述的制革废水气体除臭系统，其特征在于：生物除臭装置包括外壳，外壳内部自左至右依次设有一级除臭和二级除臭，一级除臭和二级除臭之间设有隔离板，隔离板自由端与外壳底部之间预留有间隙，一级除臭和二级除臭均包括生物填料层和位于生物填料层上方的雾化喷嘴，一级除臭的雾化喷嘴上方设有处理气入口，处理气入口与化学除臭装置的出气口连接，二级除臭的雾化喷嘴上方设有处理气出口。
说明书
制革废水气体除臭系统
技术领域
本实用新型属于废水除臭领域，具体涉及一种制革废水气体除臭系统。
背景技术
皮革厂的废水处理站在处理厂区生产废水的过程中，由于废水中含有大量的异味有机物，在沉砂池、综合废水调解池内会产生异味，这些异味气体主要是一些挥发性有机物(VOCs)、硫化合物、氮化合物等，如硫醇、硫醚、硫化氢等，具有强烈的刺激性，可经呼吸道、眼、皮肤等不同途径进入人体，使人头昏，难受，长期置身其中，对人体的神经系统损害极大。因此，必须采取切实可行的办法，对沉砂池、综合废水调解池进行净化处理，改善其空间及其周围的环境质量。目前的废水臭气处理系统较为单一，多通过添加大量的化学制品消除异味，成本较高，且会产生大量的二次污染，不利于推广应用。
实用新型内容
本实用新型旨在提供一种制革废水气体除臭系统，能够对制革废水产生的臭气进行充分净化，从而有效防护大气污染。
为解决上述技术问题，本实用新型提供了如下的技术方案：
通过技术方案，本实用新型的有益效果为：1、本实用新型通过臭氧发生装置生成臭氧，与废水初步反应，利用强氧化性对废水中的异味分子进行初步的净化，依次设置的化学除臭装置和生物除臭装置，利用了不同的原理，化学除臭装置利用洗涤液在填料层表面形成的薄膜对异味分子进行去除，而生物除臭装置则对气体中的微生物组分进行去除，从而达到彻底对气体除臭的目的;2、竖直设置的连通管垂直于放电体，从而一方面缩短了连通管的长度，另一方面其平行于高压电场的方向设置，在转化成臭氧的过程中，可以及时利用内部的冷却水将热量吸收掉;3、设置的单元管和翅片方便了连通管的更换，解决了部分损坏整体更换的问题，降低了运行成本;4、横向设置的挡板延长了冷却水的流动距离，增大了冷却水与热量的接触面积;5、挡板自由端与翅片自由端之间预留的间隙实现了冷却水在单元管之间的流动;6、水平设于不锈钢管之间的翅片增大了冷却水与热量的接触面积;7、生物除臭装置中隔离板的设置，将一级除臭和二级除臭串联起来，同时可以使得气体从上至下进入二级除臭，便于气体中的微生物的去除;8、处理气入口设置在一级除臭的上部，延长了雾化水与气体的接触时间;9、设置的一级除臭和二级除臭相互作用延长了气体和生物填料层的接触时间，从而实现气体中的异味分子的充分去除;10、在预处理的过程中，首先向填料塔中喷入洗涤液，5s后才向其中通入气体，事先通入5s的洗涤液，可以使得填料塔中的空气中充满洗涤液分子，保证了气体通入填料塔的时候，即使没有直接接触到洗涤液，也可以接触到洗涤液分子，可以保证气体与洗涤液的充分接触;11、处理液的PH值保持在6-9，可以保证气体中的异味分子与填料层上的液体薄膜进行了充分的反应，同时处理液的PH值适中，可以防止产生二次污染;
