申请日2015.06.23
公开(公告)日2015.11.18
IPC分类号C02F9/10; C02F9/02
摘要
本实用新型公开了一种无废水产生的直饮机，包括三级过滤组件、进水电磁阀、自吸泵、反渗透过滤组件和浓水电磁阀，所述三级过滤组件的进水端连接原水，出水端通过出水管路连接自吸泵，自吸泵连接反渗透过滤组件的进水口;三级过滤组件的出水管路上装有进水电磁阀;还包括净水箱和纯水箱，所述三级过滤组件的出水管路分为两路，一路连接净水箱，另一路连接自吸泵;所述反渗透过滤组件的出水口连接纯水箱，反渗透过滤组件的浓水出口通过浓水管路连接净水箱，浓水管路上装有浓水电磁阀。本实用新型解决了排浓水时水资源利用率过低的问题和不排浓水时直饮机使用寿命过低问题，通过生活用水回收利用反渗透膜过滤产生的浓水，达到无废水排放的目的。

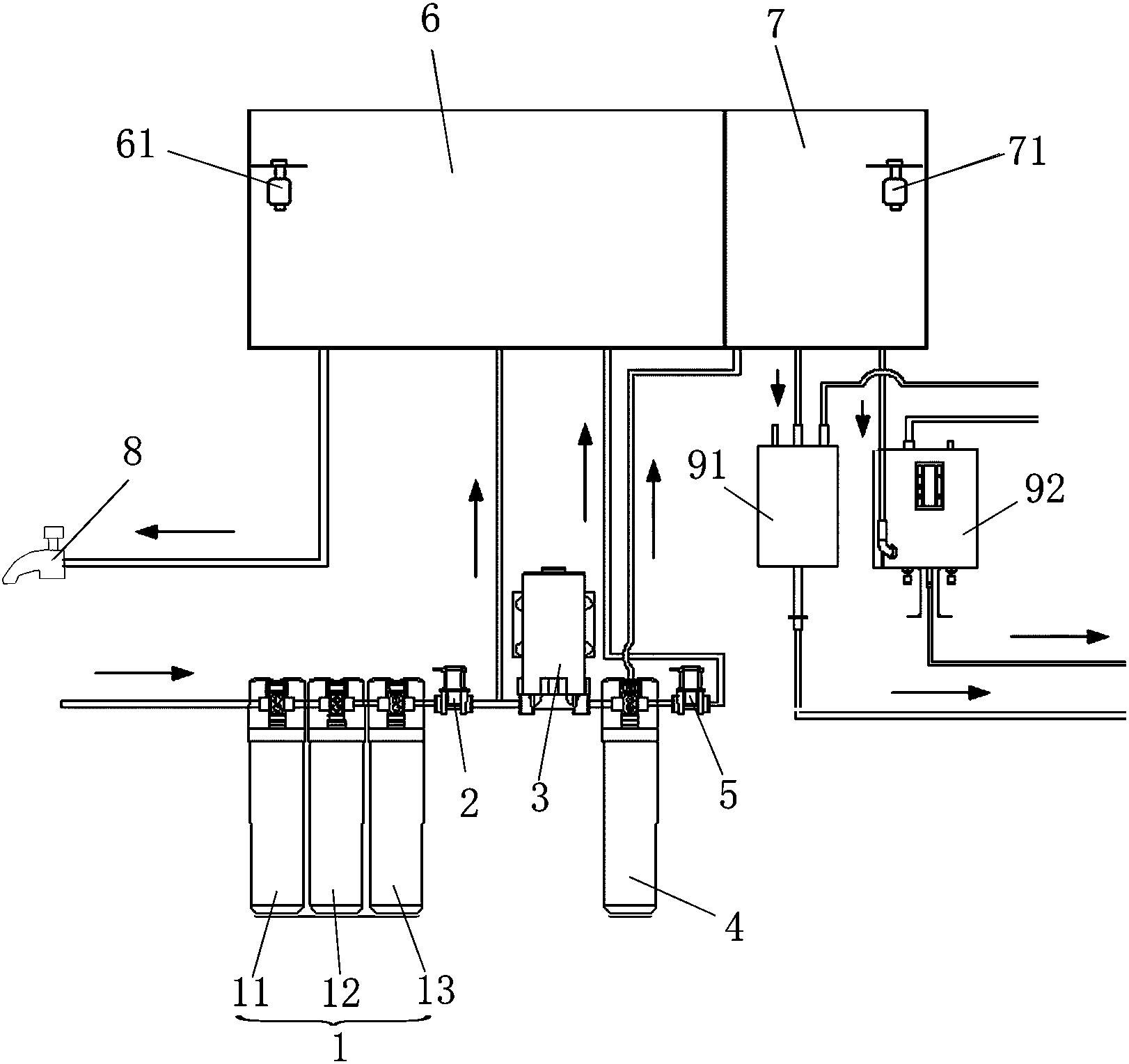

摘要附图
权利要求书
1.一种无废水产生的直饮机，包括三级过滤组件、进水电磁阀、自吸泵、反渗透过滤组件和浓水电磁阀，所述三级过滤组件的进水端连接原水，出水端通过出水管路连接自吸泵，自吸泵连接反渗透过滤组件的进水口;三级过滤组件的出水管路上装有进水电磁阀;其特征在于：还包括净水箱和纯水箱，所述三级过滤组件的出水管路分为两路，一路连接净水箱，另一路连接自吸泵;所述反渗透过滤组件的出水口连接纯水箱，反渗透过滤组件的浓水出口通过浓水管路连接净水箱，浓水管路上装有浓水电磁阀。
2.如权利要求1所述的一种无废水产生的直饮机，其特征在于：所述净水箱内装有第一水位开关，纯水箱内装有第二水位开关;所述第一水位开关控制进水电磁阀的通断，第二水位开关控制自吸泵的工作和浓水电磁阀的通断。
说明书
一种无废水产生的直饮机
技术领域
本实用新型属于净水设备技术领域，特别涉及一种无废水产生的直饮机。
背景技术
直饮机是一种具有将市政自来水净化处理为直接饮用水功能，并或者同时具有将净化处理后的水通过消耗电能的方法进行加热、制冷并进行分发的器具。纯净水机大多采用逆渗透技术：逆渗透的原理是在原水一方施加比自然渗透压力更大的压力，使水分子由浓度高的一方逆渗透到浓度低的一方。由于逆渗透膜的孔径远远小于病例毒和细菌的几百倍乃至上千倍以上，故各种病毒、细菌、重金属、固体可溶物、污染有机物、钙镁离子等根本无法通过逆渗透膜，从而达到水质软化净化的目的。
目前，市场上在售的直饮机一般为反渗透净水机(RO机)或超滤机与具有加热制冷功能的管线机组合而成。传统的反渗透净水机(RO机)或超滤机在使用过程中过滤模组会产生浓水，现有直饮机对产生的浓水要么当做废水直接排放，要么回收利用，而直接排放大大增加了水资源的浪费，但回收利用会导致浓缩水的浓度不断提高，大大影响膜的使用寿命。同时超滤膜由于过滤精度问题，过滤的效果难以满足大部分地区直饮问题。
发明内容
本实用新型的目的是为了解决上述问题，提供一种能够将过滤模组产生的浓水重复利用，但不影响膜的使用寿命的直饮机。
为此，本实用新型的技术方案是：一种无废水产生的直饮机，包括三级过滤组件、进水电磁阀、自吸泵、反渗透过滤组件和浓水电磁阀，所述三级过滤组件的进水端连接原水，出水端通过出水管路连接自吸泵，自吸泵连接反渗透过滤组件的进水口;三级过滤组件的出水管路上装有进水电磁阀;其特征在于：还包括净水箱和纯水箱，所述三级过滤组件的出水管路分为两路，一路连接净水箱，另一路连接自吸泵;所述反渗透过滤组件的出水口连接纯水箱，反渗透过滤组件的浓水出口通过浓水管路连接净水箱，浓水管路上装有浓水电磁阀。
进一步地，所述净水箱内装有第一水位开关，纯水箱内装有第二水位开关;所述第一水位开关控制进水电磁阀的通断，第二水位开关控制自吸泵的工作和浓水电磁阀的通断。
本实用新型工作时，净水箱连接厨房水龙头，纯水箱连接具有加热制冷功能的管线机组合。原水经过熔喷滤芯(PP滤芯)、颗粒活性炭滤芯(UDF滤芯)和精密活性炭滤芯(CTO滤芯)这三级滤芯过滤后，经过进水电磁阀后分为两路，一路直接连接至净水箱，作为厨房用水;另一路经过自吸泵增压后经过反渗透过滤组件中的反渗透膜(RO膜)过滤，经过RO膜过滤后的纯水进入纯水箱，通过热胆加热或冷胆制冷后直接出水使用;经过RO膜过滤后产生的浓水，经过浓水电磁阀进入净水箱;净水箱中的第一水位开关控制进水电磁阀通断，从而控制净水箱的水位，纯水箱的水位则通过纯水箱中的第二水位开关控制自吸泵和浓水电磁阀的运行来控制。日常使用时，由于厨房用水量比较大，经过三级过滤后的净水箱中的水容易完全使用，进而通过原水进行补充，因此RO膜排出的浓水在净水箱中容易稀释使用。本实用新型解决了排浓水时水资源利用率过低的问题和不排浓水时直饮机使用寿命过低问题，通过生活用水回收利用反渗透膜过滤产生的浓水，达到无废水排放的目的。
