申请日2015.06.23
公开(公告)日2015.12.16
IPC分类号C02F1/72
摘要
本实用新型涉及一种用于芬顿法处理废水的连续反应器系统，包括梯形式反应器主体，梯形式反应器主体的上部设有试剂加料装置，试剂加料装置为多孔分段试剂加料装置，孔为等间距排列，梯形式反应器主体的两侧分别设有废水入口和废水出口，梯形式反应器主体的底部设有污泥排放口，污泥排放口位于废水出口的下方，且梯形式反应器主体安装有温度监测仪，温度监测仪与试剂加料装置垂直。本实用新型改进了芬顿反应器的芬顿试剂加入形式，改善了反应区域反应物浓度，达到了提高芬顿试剂氧化废水效率的目的。

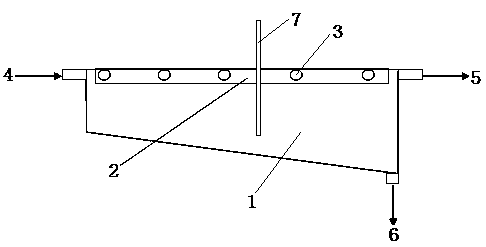

摘要附图
权利要求书
1.一种用于芬顿法处理废水的连续反应器系统，其特征在于：包括梯形式反应器主体，所述梯形式反应器主体的上部设有试剂加料装置，所述的试剂加料装置为多孔分段试剂加料装置，所述的孔为等间距排列，所述梯形式反应器主体的两侧分别设有废水入口和废水出口，梯形式反应器主体的底部设有污泥排放口，所述污泥排放口位于废水出口的下方，且梯形式反应器主体安装有温度监测仪，所述温度监测仪与试剂加料装置垂直。
说明书
一种用于芬顿法处理废水的连续反应器系统
技术领域
本实用新型涉及一种用于芬顿法处理废水的连续反应器系统，属于废水处理反应器的技术领域。
背景技术
随着国民经济的迅速发展，生产和生活中产生的废水越来越多，废水对环境和人类的危害已经成为全球性关注的问题。如何高效处理废水是当前各国政府和研究者关注的重点之一。
芬顿氧化法是常用的废水处理技术之一，在印染废水、含油废水、含酚废水、焦化废水、含硝基苯废水等废水处理中体现了很广泛的应用。芬顿试剂是一类H2O2和含Fe2+离子的混合物，其氧化机理是H2O2和含Fe2+离子在酸性条件下反应产生了羟基自由基OH·,OH·自由基的氧化电势高达2.73V，其氧化能力在溶液中仅次于氟气。目前常用的立式芬顿反应器多数采取芬顿试剂一次加入方式，存在反应过程系统过热、H2O2容易分解导致氧化处理效率降低等不足。
实用新型内容
针对现有技术的上述技术问题,本实用新型的目的在于提供一种用于芬顿法处理废水的连续反应器系统,改进芬顿反应器的芬顿试剂加入形式，改善反应区域反应物浓度，达到提高芬顿试剂氧化废水效率的目的。
为了达到上述目的，本实用新型是通过以下技术方案实现的：
一种用于芬顿处理废水的连续反应器系统，包括梯形式反应器主体，所述梯形式反应器主体的上部设有试剂加料装置，所述的试剂加料装置为多孔分段试剂加料装置，所述的孔为等间距排列，所述梯形式反应器主体的两侧分别设有废水入口和废水出口，梯形式反应器主体的底部设有污泥排放口，所述污泥排放口位于废水出口的下方，且梯形式反应器主体安装有温度监测仪，所述温度监测仪与试剂加料装置垂直。
本实用新型的有益效果如下：
本实用新型用于芬顿法处理废水的连续反应器系统，改进了芬顿反应器的芬顿试剂加入形式，改善反应区域反应物浓度，避免了在反应过程系统过热、H2O2容易分解导致的氧化处理效率降低等不足，达到了提高芬顿试剂氧化废水效率的目的。
