申请日2015.06.22
公开(公告)日2015.11.11
IPC分类号C02F103/16; C02F9/14
摘要
本实用新型公开了一种黄金行业含氰废水治理系统，它是由树脂吸附柱、混合搅拌槽、氧化槽、混凝搅拌槽、沉淀池、生物活性炭反应池、回水池和水泵构成，其中树脂吸附柱内部装有阴离子交换树脂，用于吸附回收废水中的氰化物，混合搅拌槽设有酸碱试剂加药管和搅拌系统，用于调节废水pH，氧化槽内部设有二氧化氯曝气系统，用于对污染物的氧化处理，混凝搅拌槽和沉淀池主要用去废水中重金属离子，生物活性炭反应池内部设有活性炭填料和曝气系统，用于菌种的挂膜，并与活性炭协同对剩余的污染物进行处理。本实用新型将树脂吸附工艺、二氧化氯氧化处理工艺、混凝沉淀处理工艺和生物活性炭技术结合在一起协同对废水进行处理，具有废水处理效果好、处理效率高，可实现废水中氰化物的回收等优点。

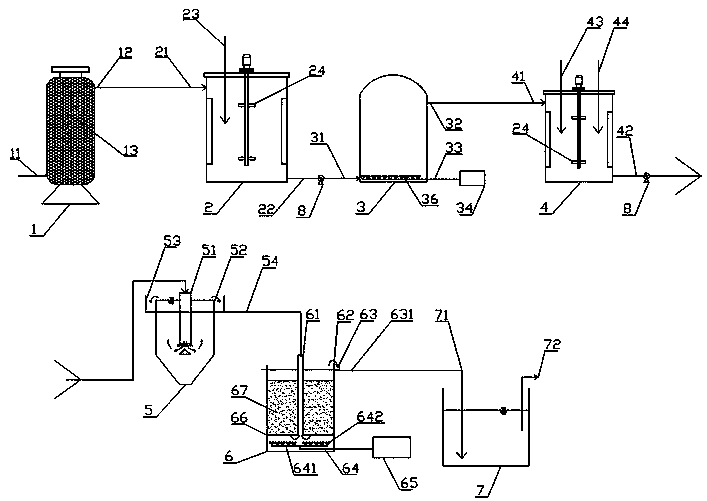

摘要附图
权利要求书
1.一种黄金行业含氰废水治理系统，其特征在于：是由树脂吸附柱(1)、 混合搅拌槽(2)、氧化槽(3)、混凝搅拌槽(4)、沉淀池(5)、生物活性炭 反应池(6)、回水池(7)和水泵(8)构成，其中树脂吸附柱(1)为圆筒形 结构，上下封闭，树脂吸附柱(1)的侧身下部和上部分别设有树脂吸附柱进 水管(11)和树脂吸附柱出水管(12)，树脂吸附柱出水管(12)与混合搅拌 槽进水管(21)相连，树脂吸附柱(1)内部装有阴离子交换树脂(13);混 合搅拌槽(2)的侧身上下方分别设有混合搅拌槽进水管(21)和混合搅拌槽 出水管(22)，混合搅拌槽出水管(22)通过水泵(8)与氧化槽进水管(31) 相连，在混合搅拌槽(2)上方设有酸碱试剂加药管(23)，混合搅拌槽(2) 内部装有搅拌装置(24);氧化槽(3)外壳为圆槽形，上面采用半球形封头 密封，氧化槽(3)的侧身下方设有氧化槽进水管(31)，氧化槽(3)的侧身 上方设有氧化槽出水管(32)，氧化槽出水管(32)与混凝搅拌槽进水管(41) 相连，氧化槽(3)内的底部设有二氧化氯曝气系统;混凝搅拌槽(4)侧身 上下方分别设有混凝搅拌槽进水管(41)和混凝搅拌槽出水管(42)，混凝搅 拌槽出水管(42)与沉淀池进水管(51)通过水泵(8)相连，混凝搅拌槽(4) 上方设有凝聚剂加药管(43)和絮凝剂加药管(44)，混凝搅拌槽(4)内部 设有搅拌装置(24);沉淀池(5)为圆形竖流式沉淀池，沉淀池(5)上部中 心位置设有沉淀池进水管(51)，周边设有沉淀池溢流堰(52)和沉淀池溢流 槽(53)，沉淀池溢流槽(53)底部设有沉淀池出水管(54);生物活性炭反 应池(6)为圆筒状，内部中心位置设有反应池进水管(61)，反应池进水管 (61)与沉淀池出水管(54)相连，生物活性炭反应池(6)上部周边设有反 应池溢流堰(62)和反应池溢流槽(63)，反应池溢流槽(63)底部设有溢流 槽出水管(631)，生物活性炭反应池(6)底部设有反应池曝气管(64)，反 应池曝气管(64)前端设有反应池曝气支管(641)和反应池微孔曝气器(642)， 反应池曝气管(64)末端与风机(65)相连，反应池微孔曝气器(642)上方 设有滤网(66)，滤网(66)上方为活性炭层(67);回水池(7)为系统反应 后的集水池，回水池(7)内分别设有回水池进水管(71)和回水池抽水管(72)， 回水池进水管(71)与生物活性炭反应池溢流槽出水管(631)相连。
2.根据权利要求1所述的一种黄金行业含氰废水治理系统，其特征在于： 所述二氧化氯曝气系统由二氧化氯发生器(34)、曝气管(33)、曝气支管(35) 和微孔曝气器(36)组成，曝气管(33)的末端与二氧化氯发生器(34)相 连，曝气管(33)的前端两侧等间距垂直设有各曝气支管(35)，各曝气支管 (35)上等间距设有微孔曝气器(36)，所有微孔曝气器(36)均匀分布在氧 化槽(3)内的同一水平面上。
3.根据权利要求1所述的一种黄金行业含氰废水治理系统，其特征在于： 所述微孔曝气器(36)的材质为不锈钢、钛合金或陶瓷，氧化槽(3)、曝气 管(33)和曝气支管(35)为不锈钢材质。
4.根据权利要求1所述的一种黄金行业含氰废水治理系统，其特征在于： 所述生物活性炭反应池(6)中反应池曝气管(64)前端设有反应池曝气支管 (641)，反应池曝气支管(641)呈“卍”字形，均匀的分布在生物活性炭反 应池(6)底部，各反应池曝气支管(641)上等间距设有反应池微孔曝气器 (642)。
5.根据权利要求1所述的一种黄金行业含氰废水治理系统，其特征在 于：所述生物活性炭反应池(6)中滤网(66)为圆盘形，中心开孔尺寸与反 应池进水管(61)外径相等，滤网(66)周身布满方形或圆形的滤孔(661)， 滤孔(661)尺寸小于活性炭层(67)中活性炭颗粒的大小，滤网(66)下面 圆形阵列设置4～32个滤网支撑架(662)，滤网支撑架(662)两端分别与反 应池进水管(61)和生物活性炭反应池(6)的内壁相焊接。
说明书
黄金行业含氰废水治理系统
技术领域
本实用新型涉及工业废水治理技术领域，特别涉及一种黄金行业含氰废 水的治理系统。
背景技术
黄金行业在黄金的生产过程中由于使用氰化提金工艺，会产生大量的含 氰废水，这部分含氰废水不仅含有一定量的剧毒氰化物，而且还含有硫氰酸 盐和铜、锌、铅之类的重金属离子，如果得不到有效的处理，将会产生重大 的环保隐患。从目前国内黄金矿山的含氰废水治理情况来看，尚没有先进成 熟的含氰废水治理系统。
发明内容
本实用新型的目的就是针对上述问题，而提供一种工艺流程简单、处理 效果好、处理效率高的黄金行业含氰废水治理系统。
本实用新型是由树脂吸附柱、混合搅拌槽、氧化槽、混凝搅拌槽、沉淀 池、生物活性炭反应池、回水池和水泵构成，其中树脂吸附柱为圆筒形结构， 上下封闭，树脂吸附柱的侧身下部和上部分别设有树脂吸附柱进水管和树脂 吸附柱出水管，树脂吸附柱出水管与混合搅拌槽进水管相连，树脂吸附柱内 部装有阴离子交换树脂;混合搅拌槽的侧身上下方分别设有混合搅拌槽进水 管和混合搅拌槽出水管，混合搅拌槽出水管通过水泵与氧化槽进水管相连， 在混合搅拌槽上方设有酸碱试剂加药管，混合搅拌槽内部装有搅拌装置;氧 化槽外壳为圆槽形，上面采用半球形封头密封，氧化槽的侧身下方设有氧化 槽进水管，氧化槽的侧身上方设有氧化槽出水管，氧化槽出水管与混凝搅拌 槽进水管相连，氧化槽内的底部设有二氧化氯曝气系统;混凝搅拌槽侧身上 下方分别设有混凝搅拌槽进水管和混凝搅拌槽出水管，混凝搅拌槽出水管与 沉淀池进水管通过水泵相连，混凝搅拌槽上方设有凝聚剂加药管和絮凝剂加 药管，混凝搅拌槽内部设有搅拌装置;沉淀池为圆形竖流式沉淀池，沉淀池 上部中心位置设有沉淀池进水管，周边设有沉淀池溢流堰和沉淀池溢流槽， 沉淀池溢流槽底部设有沉淀池出水管;生物活性炭反应池为圆筒状，内部中 心位置设有反应池进水管，反应池进水管与沉淀池出水管相连，生物活性炭 反应池上部周边设有反应池溢流堰和反应池溢流槽，反应池溢流槽底部设有 溢流槽出水管，生物活性炭反应池底部设有反应池曝气管，反应池曝气管前 端设有反应池曝气支管和反应池微孔曝气器，反应池曝气管末端与风机相连， 反应池微孔曝气器上方设有滤网，滤网上方为活性炭层;回水池为系统反应 后的集水池，回水池内分别设有回水池进水管和回水池抽水管，回水池进水 管与生物活性炭反应池溢流槽出水管相连。
所述氧化槽酸碱试剂加药管中的酸碱试剂为硫酸、盐酸、氢氧化钠溶液 或石灰乳。
所述二氧化氯曝气系统由二氧化氯发生器、曝气管、曝气支管和微孔曝 气器组成，曝气管的末端与二氧化氯发生器相连，曝气管的前端两侧等间距 垂直设有各曝气支管，各曝气支管上等间距设有微孔曝气器，所有微孔曝气 器均匀分布在氧化槽内的同一水平面上。
所述微孔曝气器的材质为不锈钢、钛合金或陶瓷，氧化槽、曝气管和曝 气支管为不锈钢材质。
所述混凝搅拌槽凝聚剂加药管中的凝聚剂为高分子无机盐溶液，絮凝剂 加药管中的絮凝剂为聚丙烯酰胺溶液。
所述生物活性炭反应池中反应池曝气管前端设有反应池曝气支管，反应 池曝气支管呈“卍”字形，均匀的分布在生物活性炭反应池底部，各反应池 曝气支管上等间距设有反应池微孔曝气器。
所述生物活性炭反应池中滤网为圆盘形，中心开孔尺寸与反应池进水管 外径相等，滤网周身布满方形或圆形的滤孔，滤孔尺寸小于活性炭层中活性 炭颗粒的大小，滤网下面圆形阵列设置4～32个滤网支撑架，滤网支撑架两端 分别与反应池进水管和生物活性炭反应池的内壁相焊接。
本实用新型的有益效果：
本实用新型将树脂吸附工艺、二氧化氯氧化处理工艺、混凝沉淀处理工 艺和生物活性炭技术结合在一起协同对废水进行处理，具有工艺流程简单， 废水处理效果好、处理效率高，可实现废水中氰化物的回收等优点，具有广 阔的应用前景。
