申请日2015.06.18
公开(公告)日2015.12.30
IPC分类号C02F11/12
摘要
一种部分能量回收污泥干燥系统，包括污泥干燥箱体、新风管道、换热器、上下送风管道、回风管道，其特征在于：污泥干燥箱体分为上下两层，将下层干燥污泥之后的含水率较低的空气通过回风管道引出，进入换热设备重新加热后干燥污泥;所述的污泥干燥箱体为带式干燥设备等直接接触式污泥干燥设备，通过螺旋下料器将箱体分为两个仓室，上半区干燥含水率大的污泥，下半区干燥含水率小的污泥;所述的换热设备包括水气换热器和气气换热器，用于提取废水或者废气中的热量，将空气加热之后干燥污泥。本系统利用螺旋下料设备将干燥箱体分为两个密封仓室，将下半仓的具有一定温度的热空气引出重新加热，降低了污泥干燥所需的能耗同时也减少了废弃的排放。

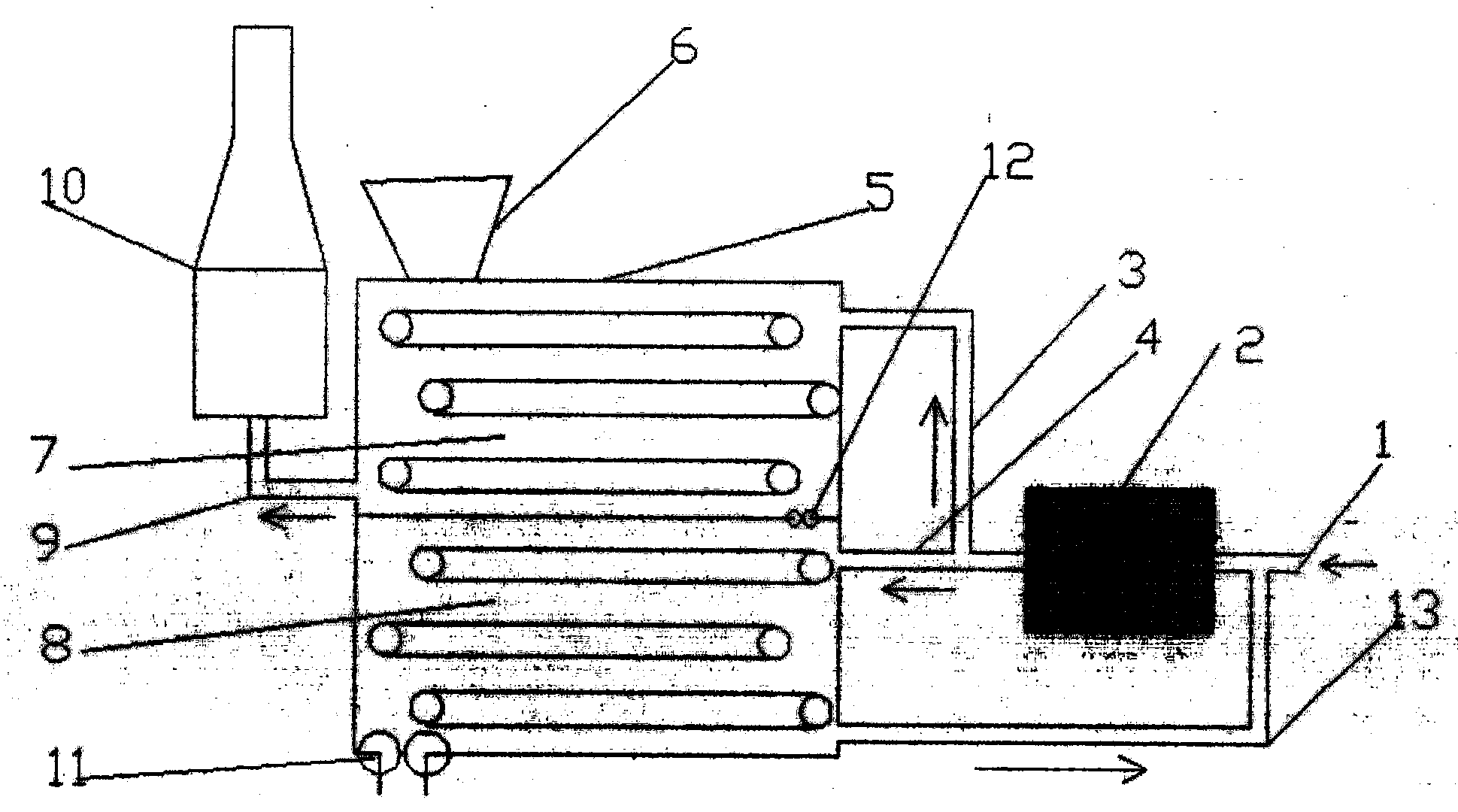

摘要附图
权利要求书
1.一种部分能量回收污泥干燥系统，包括污泥干燥箱体、新风管道、换热器、上下送风管道、回风管道，其特征在于：空气通过新风管道(1)引入换热器加热，通过上层管道(3)和下层管道(4)分别引入污泥干燥箱体(5)的上下半仓(7、8)，之后下半仓(8)干燥污泥之后的含水率较低的空气通过回风管道(13)引出，重新进入换热设备加热后循环;所述的污泥干燥箱体为带式干燥设备等直接接触式污泥干燥设备，通过螺旋下料器将箱体分为两个仓室，上半仓干燥含水率大的污泥，下半仓(8)干燥含水率小的污泥;所述的换热设备(2)包括水气换热器和气气换热器，用于提取废水或者废气中的热量，将空气加热之后干燥污泥。
说明书
一种部分能量回收污泥干燥系统
技术领域
本实用新型涉及一种干燥污泥能量循环系统，特别是涉及一种利用工厂 高温废气或废水的污泥干燥系统。
背景技术
2015年我国城市污水处理厂日产含水率80%左右的湿污泥将超过10万吨， 2020年左右达到高峰。绝大部分污泥仍然简单填埋处置，80%左右的污泥未得 到有效、稳定处理，二次环境污染问题日益严重。
污泥干化处理已经成为了比较成熟且得到认可的处理手段，同时将污泥烘 干需要消耗大量的能量，随便目前有很多设备从废水、废热中提取热量进行污 泥干化，但是能量废热中能量的品位相对比较低，使用率不是太高，还需要补 充大量的优质能源来满足干化污泥所需要的热量。
因此如何将污泥干化同时又将少干化所需要的能量将成为未来污泥处理 上发展的方向。
发明内容
本实用新型的目的就是为了解决上面提到的问题，提供一种部分能量回收 的污泥干燥系统。
具体的提供一种部分能量回收的污泥干燥系统，包括污泥干燥箱体、新风 管道、换热器、上下送风管道、回风管道，其特征在于：空气通过新风管道(1) 引入换热器加热，通过上层管道(3)和下层管道(4)分别引入污泥干燥箱体 (5)的上下半仓(7、8)，之后下半仓(8)干燥污泥之后的含水率较低的空气 通过回风管道(13)引出，重新进入换热设备加热后循环;所述的污泥干燥箱 体为带式干燥设备等直接接触式污泥干燥设备，通过螺旋下料器将箱体分为两 个仓室，上半仓干燥含水率大的污泥，下半仓(8)干燥含水率小的污泥;所 述的换热设备(2)包括水气换热器和气气换热器，用于提取废水或者废气中 的热量，将空气加热之后干燥污泥。
本实用新型采用工厂中低温废气或废水作为主要能源，一方面可以有效的 利用工厂余热废热中的现有热能，另一方面减少了高温干燥所带来的严重二次 污染问题，通过部分能量回收循环利用，可以大大降低污泥干化所需要的能耗， 提升热能的利用率，降低干化成本。
