申请日2015.10.23
公开(公告)日2016.04.06
IPC分类号C02F1/04; C02F103/08
摘要
翻译
本实用新型公开了一种固液分离处理装置，雾化室的进口固定有鼓风机，雾化室里设置有热风管道，热风管道的前面装有雾化器和热风机，热风管道的后面连有汽化管道，所述汽化管道上通过管路连接有除尘器，除尘器里装有过滤器和净化器，除尘器将固体和气体分离后的气体通过除尘器上连接的管道进入冷凝器，冷凝后的气体经气体除臭器进行杀菌除臭，由管道上连接的引风机排出。所述的雾化器通过管路与外界水源接通，所述热风机上连接的电源线与外界电源接通。本技术方案能自动排垢和气体净化，最终得到净化的冷凝液，从而达到污水淡化的目的。

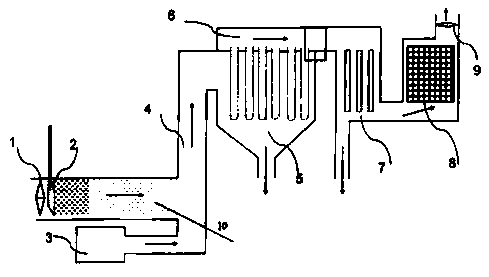

摘要附图
权利要求书
1.一种固液分离处理装置，其特征在于：雾化室的进口固定有鼓风机，雾化室里设置有热风管道，热风管道的前面装有雾化器和热风机，热风管道的后面连有汽化管道，所述汽化管道上通过管路连接有除尘器，除尘器里装有过滤器和净化器，除尘器将固体和气体分离后的气体通过除尘器上连接的管道进入冷凝器，冷凝后的气体经气体除臭器进行杀菌除臭，由管道上连接的引风机排出。
2.根据权利要求1所述的一种固液分离处理装置，其特征在于：所述的雾化器通过管路与外界水源接通，所述热风机上连接的电源线与外界电源接通。
3.根据权利要求1或2所述的一种固液分离处理装置，其特征在于：所述除尘器上设置有固体排出口，所述的冷凝器上设置有排液口。
说明书
一种固液分离处理装置
技术领域：
本实用新型涉及一种固液分离处理装置，特别适用于海水淡化及高浓污水处理时使用。
背景技术：
海水淡化和污水处理装置里的常温污水的处理，一般需经沉淀、过滤池过滤，一些高盐污水采用蒸馏等方法处理，最终得到净化的冷凝液，达到污水净化的目的，但目前浓盐水机械蒸发工艺总体上分为3种，即蒸汽压缩蒸发工艺(MVR)、多效蒸发工艺(MED)、多效闪蒸工艺(MSF)。不管MVR、MED、MSF的哪种工艺技术，目前面临的都是成本较高的问题，首先是一次性投资，其次是运行成本。同时，由于设备结构庞大，运行复杂，对浓盐水的成分有所要求，水质制约性比较强。
发明内容：
本实用新型的任务是提供一种运行成本低，能达到污水处理，又能将浓盐水淡化的一种固液分离处理装置。
本实用新型的任务是这样完成的，一种固液分离处理装置，其特征在于：雾化室的进口固定有鼓风机，雾化室里设置有热风管道，热风管道的前面装有雾化器和热风机，热风管道的后面连有汽化管道，所述汽化管道上通过管路连接有除尘器，除尘器里装有过滤器和净化器，除尘器将固体和气体分离后的气体通过除尘器上连接的管道进入冷凝器，冷凝后的气体经气体除臭器进行杀菌除臭，由管道上连接的引风机排出。所述的雾化器通过管路与外界水源接通，所述热风机上连接的电源线与外界电源接通。所述除尘器上设置有固体排出口，所述的冷凝器上设置有排液口。
本实用新型具有以下效果：本技术方案能自动排垢和气体净化，最终得到净化的冷凝液，从而达到污水淡化的目的。
