申请日2015.10.23
公开(公告)日2016.03.23
IPC分类号A47L13/10
摘要
翻译
本实用新型提供了一种化工车间地面除水器，解决了常规手持除水工具清理面积小、效率低，清理效果差，人工劳动强度大的技术问题，技术方案是：该化工车间地面除水器包括刮水板，其技术要点是：所述刮水板的下端设置有橡胶刮水条，刮水板上端焊接有横梁，横梁后部设置有两组用于与叉车叉子前端连接的固定槽座，固定槽座为两个凹口相对的槽钢，在槽钢上端固接带有锁紧螺栓的支撑板，横梁下方设置有两组滚轮。其通过与叉车组合能够节省人力，大面积高效对地面污水彻底清除。

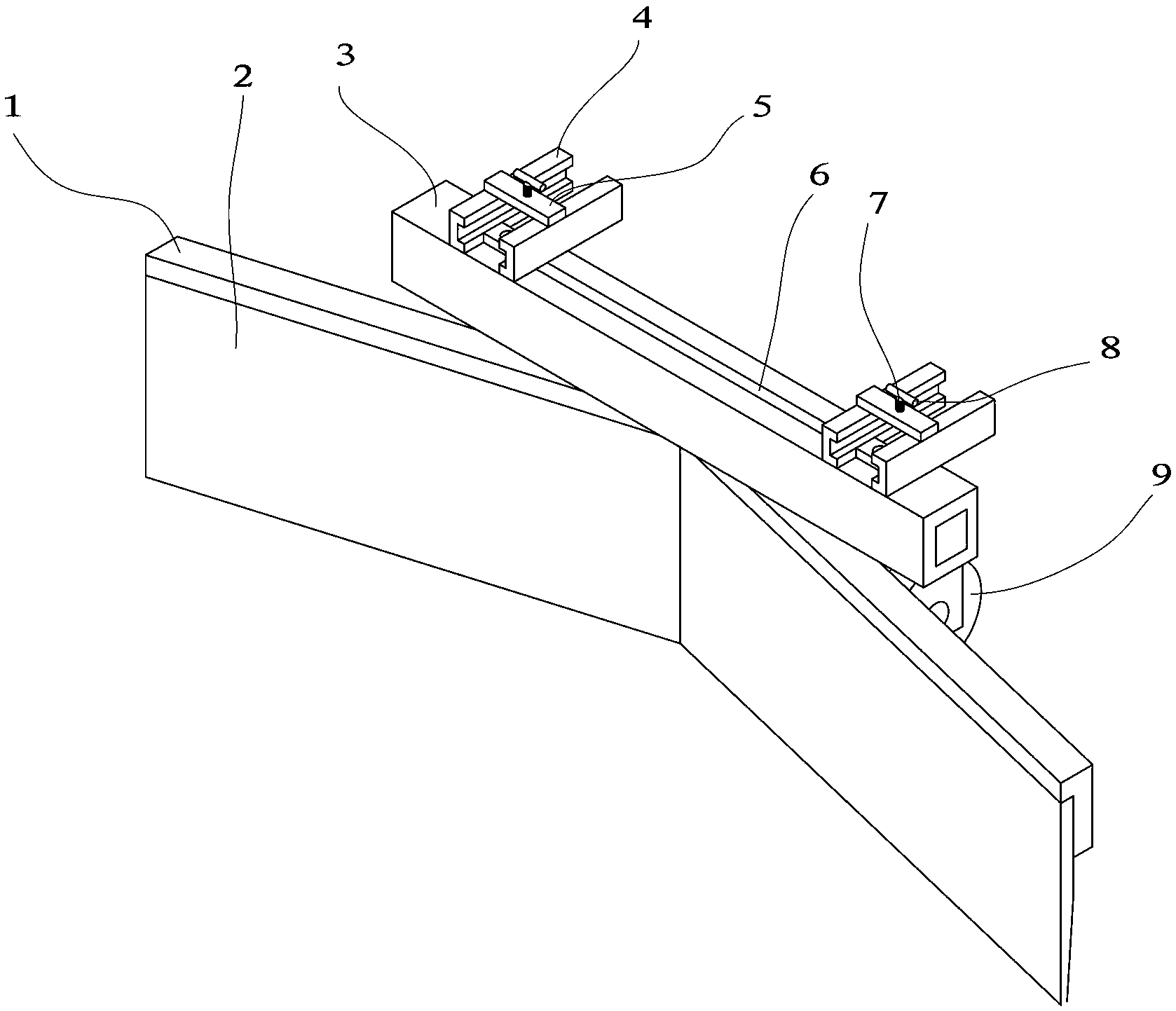

摘要附图
权利要求书
1.一种化工车间地面除水器，它包括：刮水板，其特征在于：所述刮水板的下端设置有橡胶刮水条，刮水板上端焊接有横梁，横梁后部设置有两组用于与叉车叉子前端连接的固定槽座，固定槽座为两个凹口相对的槽钢，在槽钢上端固接带有锁紧螺栓的支撑板，横梁下方设置有两组滚轮。
2.根据权利要求1所述的化工车间地面除水器，其特征在于：所述刮水板为V字形或弧形。
3.根据权利要求1所述的化工车间地面除水器，其特征在于：固定槽座通过滑道及定位螺栓与横梁固定连接。
4.根据权利要求1所述的化工车间地面除水器，其特征在于：所述支撑板上的锁紧螺栓带有把手。
说明书
化工车间地面除水器
技术领域
本实用新型涉及地面清理机械装置，特别是一种化工车间地面除水器，适用于组装在叉车上刮除地面污水。
背景技术
现代化工产品的加工车间较为宽广空旷，化工产品的生产药剂大多包含高分子有机物，在夏季吸潮后附着在地面上，黏度很大，不易清理，通常需要人工用水喷洗清理，由于车间面积较大，常规除水工具相对较小，如人工手持的推板、扫帚、拖布等，需要反复清理才能彻底清刷干净，清理过程工作量大、强度高，效率低，需要多位清洁人员进行清扫。目前，没有针对化工车间地面洗刷污水的机械化专用清理工具。另外，常规小型叉车能够在加工车间内行驶，转弯灵活，带有可以升降前叉，但是不具备清理地面积水的功能。
发明内容
本实用新型的目的是提供一种化工车间地面除水器，解决了常规手持除水工具清理面积小、效率低，清理效果差，人工劳动强度大的技术问题，其通过与叉车组合能够节省人力，大面积高效对地面污水彻底清除。
本实用新型所采用的技术方案是：该化工车间地面除水器包括刮水板，其技术要点是：所述刮水板的下端设置有橡胶刮水条，刮水板上端焊接有横梁，横梁后部设置有两组用于与叉车叉子前端连接的固定槽座，固定槽座为两个凹口相对的槽钢，在槽钢上端固接带有锁紧螺栓的支撑板，横梁下方设置有两组滚轮。
所述刮水板为弧形或V字形。
所述固定槽座通过滑道及定位螺栓与横梁固定连接。
所述支撑板上的锁紧螺栓带有把手。
本实用新型具有的积极效果是：由于本实用新型用于安装在小型叉车叉子前端，可以利用叉车的机动性和灵活性对地面进行除污水清理;通过刮水板的橡胶刮水条，可以对地面柔性紧密贴合，提高刮水效果;利用横梁支撑能够增加刮板长度，扩大清理面积;通过带有锁紧结构的固定槽座，方便叉车叉子前端牢固的插入固定;通过滚轮可以辅助调整刮地面的角度，而且还还可以通过控制叉车叉子的升降进行调整高度，因此，通过与叉车组合能够节省人力，大大降低了工人的劳动强度，提高了工作效率，操作过程得以简化，其结构简单，能够大面积高效对地面污水彻底清除，清理后地面干净整洁。
