申请日2015.10.23
公开(公告)日2016.03.02
IPC分类号B01D21/24
摘要
本实用新型公开了一种原油储罐在线排泥装置，包括锥形板、集泥腔体和排泥管;所述锥形板固定安装在距离原油储罐底部一定高度的原油储罐内壁上，所述锥形板的截面形状为三角形锯齿状，所述锥形板的齿底开设有多个沉泥孔，所述锥形板的齿侧面上开设有多个排泥孔，所述锥形板上开设有多个安装孔;多个所述集泥腔体分别安装在每个安装孔上;所述排泥管包括一主管、以及与主管连接的多个支管，每个支管分别安装在相对应的集泥腔体上，所述主管的外端伸出原油储罐设置，所述主管的外端上设置有电动阀门和渣浆泵。本实用新型结构简单，可及时清除罐内污泥，实现了排泥无死角和正常生产的状态下不停产排泥，减轻了污水处理系统的负担。

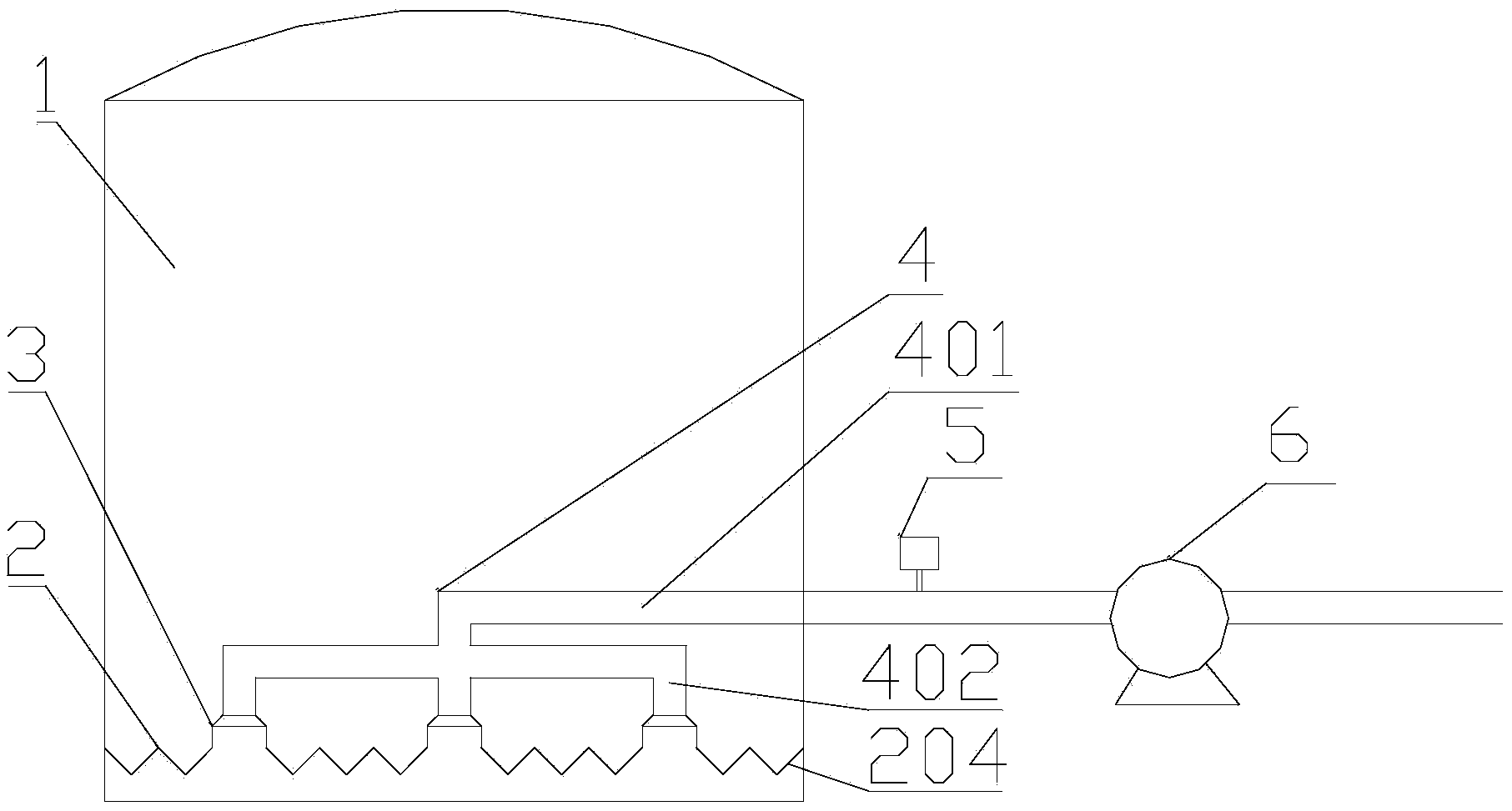

摘要附图
权利要求书
1.一种原油储罐在线排泥装置，该装置设置在原油储罐的下部，其特征在于，该装置包括从下至上依次设置的锥形板、集泥腔体和排泥管;
所述锥形板固定安装在距离原油储罐底部一定高度的原油储罐内壁上，所述锥形板的截面形状为三角形锯齿状，所述锥形板的齿底开设有多个沉泥孔，所述锥形板的齿侧面上开设有多个排泥孔，所述锥形板上开设有多个安装孔;
多个所述集泥腔体分别安装在每个安装孔上;
所述排泥管包括一主管、以及与所述主管连接的多个支管，所述支管的数量与集泥腔体的数量一致，每个支管分别安装在相对应的集泥腔体上，所述主管的外端伸出原油储罐设置，所述主管伸出原油储罐的外端上设置有电动阀门和渣浆泵。
2.根据权利要求1所述的装置，其特征在于，所述锥形板的外径与原油储罐的内径一致。
3.根据权利要求1所述的装置，其特征在于，所述锥形板包括呈三角形锯齿状连接的多个板体，所述沉泥孔开设在相邻板体底部的相交处，所述排泥孔开设在每个板体的表面上。
4.根据权利要求1所述的装置，其特征在于，所述沉泥孔的形状为矩形。
5.根据权利要求1所述的装置，其特征在于，所述排泥孔的形状为圆形。
6.根据权利要求3所述的装置，其特征在于，所述板体与原油储罐轴线之间的夹角为 10°～40°。
7.根据权利要求1所述的装置，其特征在于，所述三角形锯齿状为等腰三角形锯齿状。
8.根据权利要求1所述的装置，其特征在于，所述安装孔的数量为5个，其中1个安装孔位于锥形板的中心位置，另外4个安装孔以该1个安装孔为中心呈圆形均匀布置。
9.根据权利要求1所述的装置，其特征在于，所述安装孔开设在所述锥形板的两相邻齿顶之间。
说明书
一种原油储罐在线排泥装置
技术领域
本实用新型涉及一种原油储罐清洗装置，具体涉及一种原油储罐在线排泥装置。
背景技术
油田生产运行中，产出液中含有大量固体颗粒，并逐渐在罐底沉积形成泥面，当其达到一定厚度时，储罐的有效高度就会相应地减小，这样就会导致油水的重力沉降分离时间减少，从而影响了油水分离的效果，加重了污水处理系统的负担。目前多采用传统的人工进罐清泥方法进行清泥，但是，这种方法不仅工人劳动强度大，并且还会带来一定环境污染和安全隐患，同时停产时间长，妨碍了正常的生产和相关设备的运行。
实用新型内容
本实用新型的目的在于提供一种原油储罐在线排泥装置，它结构简单，可及时清除罐内污泥，实现了排泥无死角和正常生产的状态下不停产排泥，减轻了污水处理系统的负担。
本实用新型解决其技术问题所采用的技术方案是：
提供一种原油储罐在线排泥装置，该装置设置在原油储罐的下部，该装置包括从下至上依次设置的锥形板、集泥腔体和排泥管;
所述锥形板固定安装在距离原油储罐底部一定高度的原油储罐内壁上，所述锥形板的截面形状为三角形锯齿状，所述锥形板的齿底开设有多个沉泥孔，所述锥形板的齿侧面上开设有多个排泥孔，所述锥形板上开设有多个安装孔;
多个所述集泥腔体分别安装在每个安装孔上;
所述排泥管包括一主管、以及与所述主管连接的多个支管，所述支管的数量与集泥腔体的数量一致，每个支管分别安装在相对应的集泥腔体上，所述主管的外端伸出原油储罐设置，所述主管伸出原油储罐的外端上设置有电动阀门和渣浆泵。
按上述技术方案，所述锥形板的外径与原油储罐的内径一致。
按上述技术方案，所述锥形板包括呈三角形锯齿状连接的多个板体，所述沉泥孔开设在相邻板体底部的相交处，所述排泥孔开设在每个板体的表面上。
按上述技术方案，所述沉泥孔的形状为矩形。
按上述技术方案，所述排泥孔的形状为圆形。
按上述技术方案，所述板体与原油储罐轴线之间的夹角为10°～40°。
按上述技术方案，所述三角形锯齿状为等腰三角形锯齿状。
按上述技术方案，所述安装孔的数量为5个，其中1个安装孔位于锥形板的中心位置，另外4个安装孔以该1个安装孔为中心呈圆形均匀布置。
按上述技术方案，所述安装孔开设在所述锥形板的两相邻齿顶之间。
本实用新型产生的有益效果是：该装置可实现排泥无死角的同时还可以避免各开孔和排泥管堵塞;而且，锥形板还可以减少罐内中下层无规则运动，确保原油储罐脱水工况不被破坏，即在排泥过程中不影响原油储罐自身油水分离;此外，该装置可以确保罐内污泥高度始终处于锥形板高度附近，延长了油水的重力沉降分离时间，提高了出油、出水品质。该装置无需在原油储罐内设置动设备，结构简单，装置可靠性好，实现了排泥无死角和正常生产的状态下不停产排泥，减轻了污水处理系统的负担。
具体的，该装置通过在原油储罐的底部设置锥形板，锥形板采用三角形锯齿状的滑坡式结构，沉泥孔可以使沉降下来的污泥进入并富集在罐底，排泥孔可以防止因污泥附着在锥形孔上表面上而阻碍正常排泥效果，同时，排泥孔还可以避免因过多的污泥集聚在锥形板上而破坏锥形板结构产生不可逆的毁伤，当污泥集聚到一定高度以后，打开电动阀门，启动渣浆泵，在罐内油水的压力和泵吸共同作用下，锥形板下方与原油储罐底部之间的污泥通过集泥腔体和排泥管排出罐外，与此同时，锥形板上方的污泥通过锥形板上的沉泥孔和排泥孔被吸入罐底，随即也通过集泥腔体和排泥管排出罐外。
