申请日2015.06.16
公开(公告)日2015.11.11
IPC分类号E03F5/02
摘要
本实用新型公开了一种预制砼雨污水检查井装置，所述装置包括检查井上部、检查井下部、楼梯、井盖;所述检查井上部上表面设置有井盖，所述检查井上部下表面设半圆形的管道进出口，所述检查井上部下表面设置有安装凸台;所述检查井下部上表面对应检查井上部下表面安装凸台的位置设置有安装凹槽;所述检查井下部上表面设置有半圆形的管道进出口，所述检查井上部、检查井下部侧面预埋固定有楼梯。本实用新型的优点是：结构合理，易于制造，成本低;实用性强，节约施工时间，提高施工效率，降低施工成本。

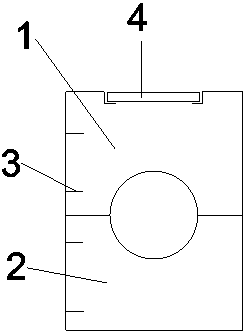

摘要附图
权利要求书
1.一种预制砼雨污水检查井装置，其特征是，所述装置包括检查井上部(1)、检查井下部(2)、楼梯(3)、井盖(4);所述检查井上部(1)上表面设置有井盖(4)，所述检查井上部(1)下表面设半圆形的管道进出口，所述检查井上部(1)下表面设置有安装凸台;所述检查井下部(2)上表面对应检查井上部(1)下表面安装凸台的位置设置有安装凹槽;所述检查井下部(2)上表面设置有半圆形的管道进出口，所述检查井上部(1)、检查井下部(2)侧面预埋固定有楼梯(3)。
2.根据权利要求1所述的预制砼雨污水检查井装置，其特征是，所述检查井上部(1)和检查井下部(2)的壁厚为150mm，采用混凝土浇筑预制。
3.根据权利要求1所述的预制砼雨污水检查井装置，其特征是，所述管道进出口的直径小于排水管道的直径。
4.根据权利要求1所述的预制砼雨污水检查井装置，其特征是，所述楼梯(3)采用直径16mm钢筋制成。
说明书
预制砼雨污水检查井装置
技术领域
本实用新型涉及一种市政施工建筑装置，更具体的说，是涉及一种预制砼雨污水检查井装置。
背景技术
目前，市政工程雨污水检查井的施工中，一般采用通过挖基坑，然后砖砌的方式，施工耗工费时，质量无法得到保障，成本高，工作量大。
实用新型内容
本实用新型针对现有产品的不足，而提供一种结构简单、实用性强、，简单方便，节约时间，提高施工效率的预制砼雨污水检查井装置。
本实用新型的预制砼雨污水检查井装置，所述装置包括检查井上部、检查井下部、楼梯、井盖;所述检查井上部上表面设置有井盖，所述检查井上部下表面设半圆形的管道进出口，所述检查井上部下表面设置有安装凸台;所述检查井下部上表面对应检查井上部下表面安装凸台的位置设置有安装凹槽;所述检查井下部上表面设置有半圆形的管道进出口，所述检查井上部、检查井下部侧面预埋固定有楼梯。所述检查井上部和检查井下部的壁厚为150mm，采用混凝土浇筑预制。所述管道进出口的直径小于排水管道的直径。所述楼梯采用直径16mm钢筋制成。
本实用新型的有益效果是：(1)结构合理，易于制造，成本低;(2)实用性强，节约施工时间，提高施工效率，降低施工成本。
