申请日2015.06.16
公开(公告)日2015.12.09
IPC分类号C02F9/08; C02F1/32; C02F1/44; C02F1/28; C02F1/42
摘要
本实用新型公开了一种反渗透、超滤水处理装置，其包括有通过管道依次连接的原水箱，预处理装置，预处理水箱，所述预处理水箱连接有出水管A和出水管B，所述出水管A依次连接有超滤增压泵和超滤装置，所述出水管B依次连接有高压泵和反渗透装置，所述超滤装置和反渗透装置分别连接有排水管和出水管，所述排水管连接有药洗装置，所述药洗装置通过管道与预处理水箱连接，所述出水管依次连接有氧化塔，纯水箱，钛棒过滤器，紫外线装置，灌装装置。本实用新型可针对不同的水处理需求选择性或者同时进行反渗透和超滤水处理，结构简单，操作方便，且对于废水可进行再回收处理，节约了资源。

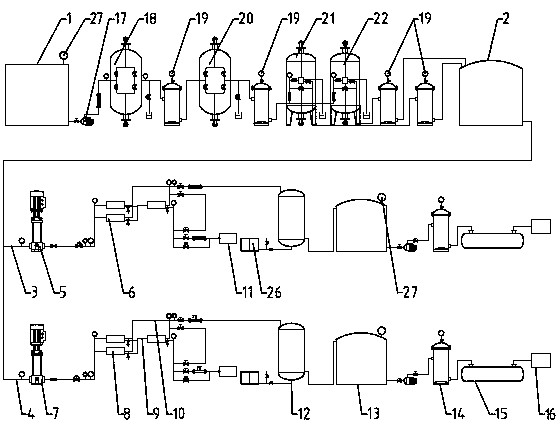

摘要附图
权利要求书
1.一种反渗透、超滤水处理装置，其包括有通过管道依次连接的原水箱(1)，预处理装置，预处理水箱(2)，其特征在于：所述预处理水箱(2)连接有出水管A(3)和出水管B(4)，所述出水管A(3)依次连接有超滤增压泵(5)和超滤装置(6)，所述出水管B(4)依次连接有高压泵(7)和反渗透装置(8)，所述超滤装置(6)和反渗透装置(8)分别连接有排水管(9)和出水管(10)，所述排水管(9)连接有药洗装置(11)，所述药洗装置(11)通过管道与预处理水箱(2)连接，所述出水管(10)依次连接有氧化塔(12)，纯水箱(13)，钛棒过滤器(14)，紫外线装置(15)，灌装装置(16)。
2.根据权利要求1所述的一种反渗透、超滤水处理装置，其特征在于：所述预处理装置包括有通过管道依次连接的原水泵(17)，机械过滤器(18)，保安过滤器(19)，活性炭过滤器(20)，保安过滤器(19)，阳离子交换器(21)，阴离子交换器(22)和保安过滤器(19)。
3.根据权利要求1所述的一种反渗透、超滤水处理装置，其特征在于：所述药洗装置(11)包括有通过管道依次连接的清洗水箱(23)，清洗水泵(24)和清洗过滤器(25)。
4.根据权利要求1所述的一种反渗透、超滤水处理装置，其特征在于：所述氧化塔(12)连接有臭氧发生器(26)。
5.根据权利要求1所述的一种反渗透、超滤水处理装置，其特征在于：所述原水箱(1)，纯水箱(13)上均安装有液位开关(27)。
说明书
一种反渗透、超滤水处理装置
技术领域：
本实用新型涉及水处理设备技术领域，特别涉及一种反渗透、超滤水处理装置。
背景技术：
水是生命之源、生产之要、生态之基，获得安全饮用水是人类生存的基本需求。目前，世界上大多数的水体污染严重，加剧了水资源紧缺的矛盾，尤其是饮用水的安全问题已迫在眉睫。
常见的反渗透或者超滤水处理设备适用于水质较好地区的直饮净化或水质一般地区的洗刷用水净化，但是单一工艺净水无法满足不同水质地区的各类用户对不同用水需求差异。
实用新型内容：
本实用新型提供了一种反渗透、超滤水处理装置，解决了现有技术中处理工艺单一，无法满足用户不同需求的问题。
本实用新型的技术解决措施如下：一种反渗透、超滤水处理装置，其包括有通过管道依次连接的原水箱，预处理装置，预处理水箱，所述预处理水箱连接有出水管A和出水管B，所述出水管A依次连接有超滤增压泵和超滤装置，所述出水管B依次连接有高压泵和反渗透装置，所述超滤装置和反渗透装置分别连接有排水管和出水管，所述排水管连接有药洗装置，所述药洗装置通过管道与预处理水箱连接，所述出水管依次连接有氧化塔，纯水箱，钛棒过滤器，紫外线装置，灌装装置。
作为优选，预处理装置包括有通过管道依次连接的原水泵，机械过滤器，保安过滤器，活性炭过滤器，保安过滤器，阳离子交换器，阴离子交换器和保安过滤器。预处理装置对原水进行初步过滤处理，保证水质安全。
作为优选，所述药洗装置包括有通过管道依次连接的清洗水箱，清洗水泵和清洗过滤器。药洗装置对废水进行处理后，可再进行反渗透、超滤处理，使水资源充分利用。
作为优选，所述氧化塔连接有臭氧发生器。臭氧发生器为氧化塔提供臭氧。
作为优选，所述原水箱，纯水箱上均安装有液位开关。这样方便控制原水箱和纯水箱内的水位。
本实用新型的有益效果在于：可针对不同的水处理需求选择性或者同时进行反渗透和超滤水处理，结构简单，操作方便，且对于反渗透、超滤处理产生的废水可进行再回收处理，节约了水资源。
