申请日2015.08.24
公开(公告)日2016.01.27
IPC分类号C02F1/00; C02F103/16
摘要
本实用新型公开了一种钢铁废水处理设备排泥装置，包括泥斗，所述泥斗底部设有排泥管，所述泥斗内设置有喷淋管，所述喷淋管上设有用于冲刷泥斗内壁上污泥的喷淋冲洗孔，所述喷淋管与压力冲洗水管连通。这样的设计可以通过喷淋管对冲刷泥斗内壁上的污泥进行冲洗，防止内壁上污泥流不动的情况发生，提高排泥装置的运营及维护效果。
权利要求书
1.一种钢铁废水处理设备排泥装置，其特征在于：包括泥斗，所述泥斗底部设有排泥管，所述泥斗内设置有喷淋管，所述喷淋管上设有用于冲刷泥斗内壁上污泥的喷淋冲洗孔，所述喷淋管与压力冲洗水管连通。
2.如权利要求1所述的钢铁废水处理设备排泥装置，其特征在于：所述喷淋冲洗孔出水喷淋方向倾斜向下且与相邻的泥斗内侧壁平行设置。
3.如权利要求1或2所述的钢铁废水处理设备排泥装置，其特征在于：所述泥斗为圆锥形泥斗，所述喷淋管为紧贴泥斗内壁设置的环形喷淋管。
4.如权利要求3所述的钢铁废水处理设备排泥装置，其特征在于：所述喷淋管与压力冲洗水管之间设有控制喷淋管进行喷淋冲洗和关闭的喷淋管控制阀门。
5.如权利要求4所述的钢铁废水处理设备排泥装置，其特征在于：所述排泥管上沿泥浆流动反向依次设有排泥手动阀门和排泥电动阀门。
6.如权利要求1或2或4或5所述的钢铁废水处理设备排泥装置，其特征在于：所述压力冲洗水管与排泥手动阀门和排泥电动阀门之间的排泥管连通，所述压力冲洗水管与排泥管之间设有反冲洗阀门。
7.如权利要求6所述的钢铁废水处理设备排泥装置，其特征在于：喷淋管控制阀门和反冲洗阀门为手动阀门或者电动阀门。
说明书
一种钢铁废水处理设备排泥装置
技术领域
本实用新型涉及一种钢铁废水处理设备排泥装置。
背景技术
现代钢铁工业的生产过程包括选材、炼钢(连铸)、轧钢等生产工艺。钢铁工业废水主要来源于生产工艺过程用水、设备与产品冷却水、烟气洗涤和场地冲洗等，但70%的废水还是源于冷却用水。间接冷却水在使用过程中仅受热污染，经冷却后即可回用;直接冷却水因与产品物料等直接接触，含有污染物质，需经处理后方可回用或串级使用。钢铁废水处理一般通过专业的钢铁废水处理设备进行处理，在处理后期需要通过钢铁废水处理设备中的排泥装置将污泥排出，由于钢铁废水形成污泥的密度和容重较大，处理设备依靠水的静压排泥，污泥难以排出，极易粘附在泥斗内壁上而不流动;同时排不出的污泥还容易将污泥管道堵塞，严重影响运营及维护。现有技术急需一种排泥顺畅的钢铁废水处理设备排泥装置。
实用新型内容
本实用新型的目的在于克服现有技术中存在的缺陷，提供一种排泥顺畅的钢铁废水处理设备排泥装置。

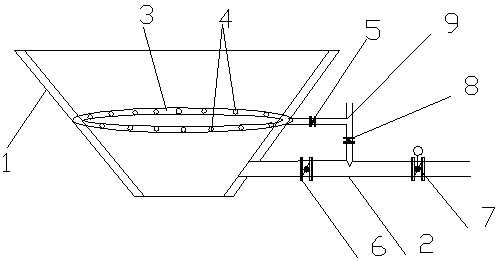

为实现上述目的，本实用新型的技术方案是提供了一种钢铁废水处理设备排泥装置，包括泥斗，所述泥斗底部设有排泥管，所述泥斗内设置有喷淋管，所述喷淋管上设有用于冲刷泥斗内壁上污泥的喷淋冲洗孔，所述喷淋管与压力冲洗水管连通。这样的设计可以通过喷淋管对冲刷泥斗内壁上的污泥进行冲洗，防止内壁上污泥流不动的情况发生，提高排泥装置的运营及维护效果。
作为优选地，所述喷淋冲洗孔出水喷淋方向倾斜向下且与相邻的泥斗内侧壁平行设置。这样的角度设计有利于喷淋冲洗水流将泥斗内侧壁上的污泥高效的清洗干净。
作为优选地，所述泥斗为圆锥形泥斗，所述喷淋管为紧贴泥斗内壁设置的环形喷淋管。这样的设计是对方案的进一步优化。
作为优选地，所述喷淋管与压力冲洗水管之间设有控制喷淋管进行喷淋冲洗和关闭的喷淋管控制阀门。这样的设计利于控制喷淋管进行喷淋冲洗和关闭。
作为优选地，所述排泥管上沿泥浆流动反向依次设有排泥手动阀门和排泥电动阀门。这样的设计便于对排泥进行控制，且设置两个阀体可以以防万一其中一个阀体故障之后，还有备用阀体。
作为优选地，所述压力冲洗水管与排泥手动阀门和排泥电动阀门之间的排泥管连通，所述压力冲洗水管与排泥管之间设有反冲洗阀门。这样的设计可以将排泥电动阀门、喷淋管控制阀门关闭，将排泥手动阀门和反冲洗阀门打开，对堵塞的排泥管进行反向清洗，将其疏通。
作为优选地，喷淋管控制阀门和反冲洗阀门为手动阀门或者电动阀门。这样的设计是对方案的进一步优化。
本实用新型的优点和有益效果在于：这样的设计可以通过喷淋管对冲刷泥斗内壁上的污泥进行冲洗，防止内壁上污泥流不动的情况发生，提高排泥装置的运营及维护效果。
