申请日2015.08.24
公开(公告)日2016.02.03
IPC分类号B01D35/02; B01D53/18; B29C47/08; B29C47/88
摘要
本实用新型涉及一种挤出机冷却水处理装置，包括冷却槽、洗气箱、真空泵与汽水分离器;冷却槽的一端连通挤出机的出料口;洗气箱的进气口与挤出机的排气口连接，洗气箱的排气口与真空泵的进气口连接;真空泵的排气口与汽水分离器的进口连接，真空泵的工作液入口与冷却槽的出水口连接;汽水分离器的出水口与真空泵的工作液入口或冷却槽的进水口连接。本实用新型的洗气箱对挤出机内抽出的挥发性气体进行处理，吸收了挤出机内的挥发性有害气体，防止废气污染环境;同时通过真空泵与汽水分离器将冷却槽中排出的水循环利用起来，达到节约用水、减排降能的目的。
权利要求书

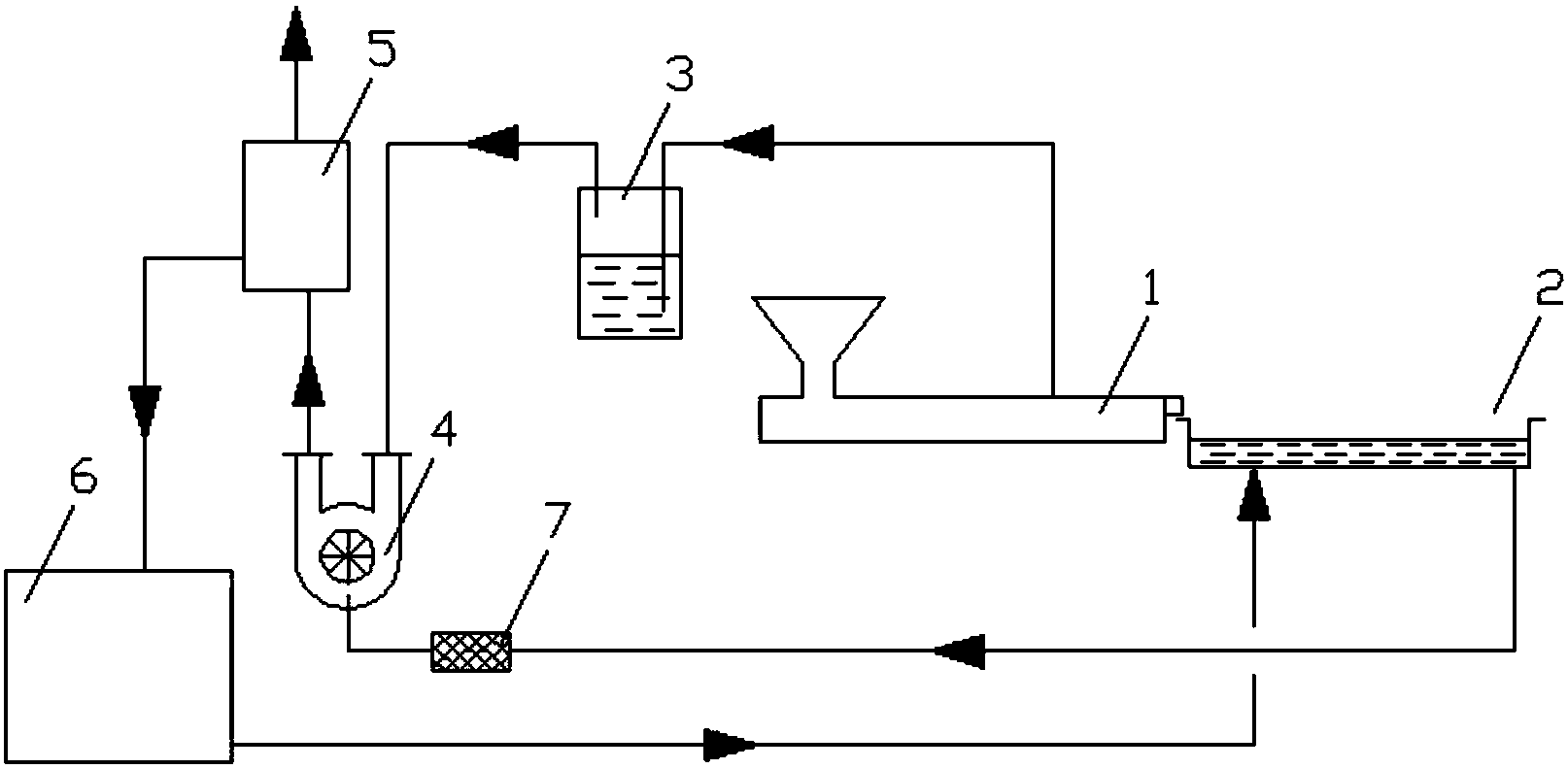

1.一种挤出机冷却水处理装置，其特征在于：包括冷却槽(2)、洗气箱(3)、真空泵(4)与汽水分离器(5);所述冷却槽(2)的一端连通挤出机(1)的出料口;所述洗气箱(3)的进气口与挤出机(1)的排气口连接，洗气箱(3)的排气口与真空泵 (4)的进气口连接;所述真空泵(4)的排气口与汽水分离器(5)的进口连接，真空泵(4)的工作液入口与冷却槽(2)的出水口连接;所述汽水分离器(5)的出水口与真空泵(4)的工作液入口或冷却槽(2)的进水口连接。
2.根据权利要求1所述的一种挤出机冷却水处理装置，其特征在于：还包括回水箱(6);所述回水箱(6)的进水口与汽水分离器(5)的出水口连接，回水箱(6)的出水口与真空泵(3)的工作液入口或冷却槽(2)的进水口连接。
3.根据权利要求1至2任一所述的一种挤出机冷却水处理装置，其特征在于：所述真空泵(4)的工作液进水管路上设有过滤器(7)。
说明书
一种挤出机冷却水处理装置
技术领域
本实用新型属于机械技术领域，具体涉及一种挤出机冷却水处理装置。
背景技术
挤出机是将塑料加热使之呈黏流状态，在加压的情况下，使之通过具有一定形状的口模而成为截面与口模形状相仿的连续体然后通过冷却，使具有一定几何形状与尺寸的塑料由黏流态变为高弹态，最后冷却定型为玻璃态，得到所需要的制品。从挤出机口模处挤出的高温成型产品，必须经过冷却系统冷却后才能达到常温，否则会在重力作用下发生变形。现在一般是通过设置在挤出机口模后的冷却槽来冷却产品，现有的冷却槽中的水冷却产品后会直接排放，不仅造成水资源的浪费，也加大了生产成本。
实用新型内容
为解决上述问题，本实用新型提供一种更环保的挤出机冷却水处理装置。
实现本实用新型目的的技术方案是：一种挤出机冷却水处理装置，包括冷却槽、洗气箱、真空泵与汽水分离器;所述冷却槽的一端连通挤出机的出料口;所述洗气箱的进气口与挤出机的排气口连接，洗气箱的排气口与真空泵的进气口连接;所述真空泵的排气口与汽水分离器的进口连接，真空泵的工作液入口与冷却槽的出水口连接;所述汽水分离器的出水口与真空泵的工作液入口或冷却槽的进水口连接。
所述的挤出机冷却水处理装置还包括回水箱;所述回水箱的进水口与汽水分离器的出水口连接，回水箱的出水口与真空泵的工作液入口或冷却槽的进水口连接。
所述真空泵的工作液进水管路上设有过滤器。
本实用新型具有积极的效果：(1)本实用新型的洗气箱对挤出机内抽出的挥发性气体进行处理，吸收了挤出机内的挥发性有害气体，防止废气污染环境;同时通过真空泵与汽水分离器将冷却槽中排出的水循环利用起来，达到节约用水、减排降能的目的。
(2)本实用新型的回水箱的进水口与汽水分离器的出水口连接，出水口与真空泵的工作液入口或冷却槽的进水口连接，在系统中增设了回水箱，可以将冷却水储存起来用作他用，使用更灵活。
(3)本实用新型挤出机冷却水处理装置的真空泵的工作液进水管路上设有过滤器，防止冷却完产品的冷却水中有异物堵塞管道和设备，增强了对整个装置的保护。
