申请日2015.06.15
公开(公告)日2015.10.14
IPC分类号C02F9/12; C02F1/28; C02F1/32
摘要
本实用新型公开了一种家禽养殖大棚污水处理装置，包括重金属离子消除仓、大颗粒物去除仓、活性炭除杂层、杀菌消毒层、太阳能充电板和蓄电池，所述重金属离子消除仓的底部开有出水口，所述蓄电池通过导线与升压电路连接，所述太阳能充电板通过固定架固定在大棚的顶部，所述大颗粒物去除仓的侧壁上开有出渣口，且出渣口上安装有阀门，所述活性炭除杂层通过导管与大颗粒物去除仓连通，所述杀菌消毒层安装在除臭层的下部，且通过导管与重金属离子消除仓连通。该家禽养殖大棚污水处理装置加入了重金属离子消除仓和杀菌消毒层能够大幅度的除去污水里的重金属离子和污水里的细菌，结构简单，易于操作，便于推广。

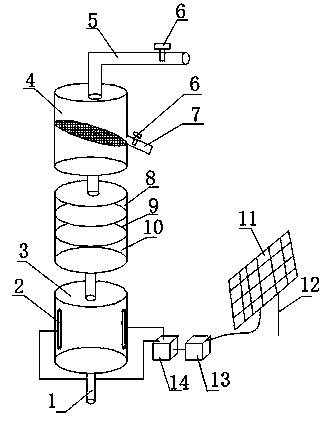

摘要附图
权利要求书
1.一种家禽养殖大棚污水处理装置，包括电极棒(2)、重金属离子消除仓(3)、大颗粒物去除仓(4)、进水口(5)、活性炭除杂层(8)、除臭层(9)、杀菌消毒层(10)、太阳能充电板(11)、升压电路(13)和蓄电池(14)，其特征在于：所述重金属离子消除仓(3)的底部开有出水口(1)，所述电极棒(2)安装在消除仓(3)的两侧内壁上，且通过导线与蓄电池(14)连接，所述蓄电池(14)通过导线与升压电路(13)连接，所述升压电路(13)通过导线与太阳能充电板(11)连接，所述太阳能充电板(11)通过固定架(12)固定在大棚的顶部，所述进水口(5)开于大颗粒物去除仓(4)的上部，且其上设有阀门(6)，所述大颗粒物去除仓(4)的侧壁上开有出渣口(7)，且出渣口(7)上安装有阀门(6)，所述活性炭除杂层(8)通过导管与大颗粒物去除仓(4)连通，所述除臭层(9)安装在活性炭除杂层(8)的下部，且两者连通，所述杀菌消毒层(10)安装在除臭层(9)的下部，且通过导管与重金属离子消除仓(3)连通。
2.根据权利要求1所述的一种家禽养殖大棚污水处理装置，其特征在于：所述大颗粒物去除仓(4)的内部安装有过滤网。
3.根据权利要求1所述的一种家禽养殖大棚污水处理装置，其特征在于：所述太阳能充电板(11)为非晶硅电池板。
4.根据权利要求1所述的一种家禽养殖大棚污水处理装置，其特征在于：所述杀菌消毒层(10)的内部安装有紫外线杀菌消毒装置。
说明书
一种家禽养殖大棚污水处理装置
技术领域
本实用新型涉及污水处理装置技术领域，具体涉及一种家禽养殖大棚污水处理装置。
背景技术
家禽养殖是一项很赚钱，很火的项目，但是在执行这个项目时，会产生很多污水，造成水污染。
中国水资源短缺，人口增加和经济高速发展使水环境污染日趋严峻。随着农业的不断发展，尤其是农药，化肥的使用频繁，使得农村污水处理问题尤为严重。而且农村地区，尤其是边远地区居住相对分散，自然情况和经济条件千差万别，若采取一种统一的污水治理模式是不可能的，况且在农村建设大型的污水处理设施不仅占地面积，气味比较大，而且建设费用高，还要花费极大的电力。而小型的农村分散型污水处理装置可以用来解决这一问题。小型农村分散型污水能实现污水的就地处理，无需修建很长的管道，节省管网的投资，安装方便，占用面积极小，维护简单，水质适应性很强。
实用新型内容
实用新型的目的在于提供一种家禽养殖大棚污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种家禽养殖大棚污水处理装置，包括电极棒、重金属离子消除仓、大颗粒物去除仓、进水口、活性炭除杂层、除臭层、杀菌消毒层、太阳能充电板、升压电路和蓄电池，所述重金属离子消除仓的底部开有出水口，所述电极棒安装在消除仓的两侧内壁上，且通过导线与蓄电池连接，所述蓄电池通过导线与升压电路连接，所述升压电路通过导线与太阳能充电板连接，所述太阳能充电板通过固定架固定在大棚的顶部，所述进水口开于大颗粒物去除仓的上部，且其上设有阀门，所述大颗粒物去除仓的侧壁上开有出渣口，且出渣口上安装有阀门，所述活性炭除杂层通过导管与大颗粒物去除仓连通，所述除臭层安装在活性炭除杂层的下部，且两者连通，所述杀菌消毒层安装在除臭层的下部，且通过导管与重金属离子消除仓连通。
优选的，所述大颗粒物去除仓的内部安装有过滤网。
优选的，所述太阳能充电板为非晶硅电池板。
优选的，所述杀菌消毒层的内部安装有紫外线杀菌消毒装置。
与现有技术相比，本实用新型的有益效果是：该家禽养殖大棚污水处理装置加入了重金属离子消除仓和杀菌消毒层能够大幅度的除去污水里的重金属离子和污水里的细菌，结构简单，易于操作，便于推广。
