申请日2015.07.08
公开(公告)日2015.11.04
IPC分类号C02F1/04
摘要
本发明公开了一种废水蒸发浓缩系统，包括废水均压室、蒸发浓缩装置、热废水汇集罐以及多根独立的换热管;所述换热管的一端与废水均压室连通，另一端与热废水汇集罐连通;所述蒸发浓缩装置与热废水汇集罐之间通过蒸发浓缩装置补水管连通，所述蒸发浓缩装置补水管上设置有蒸发浓缩装置补水阀;所述换热管设置在热风炉的热风通道内;所述废水均压室上设置有废水进水管，所述废水进水管上设置有废水补水阀;所述热废水汇集罐上设置有气相预处理阀。本发明还公开了一种采用上述废水蒸发浓缩系统的废水蒸发浓缩方法。换热管损坏可以独立更换，大大缩短更换换热管的时间，可以对热废水进行气相预处理;换热效率高;无热胀冷缩弊端;故障率低;循环换热。
权利要求书

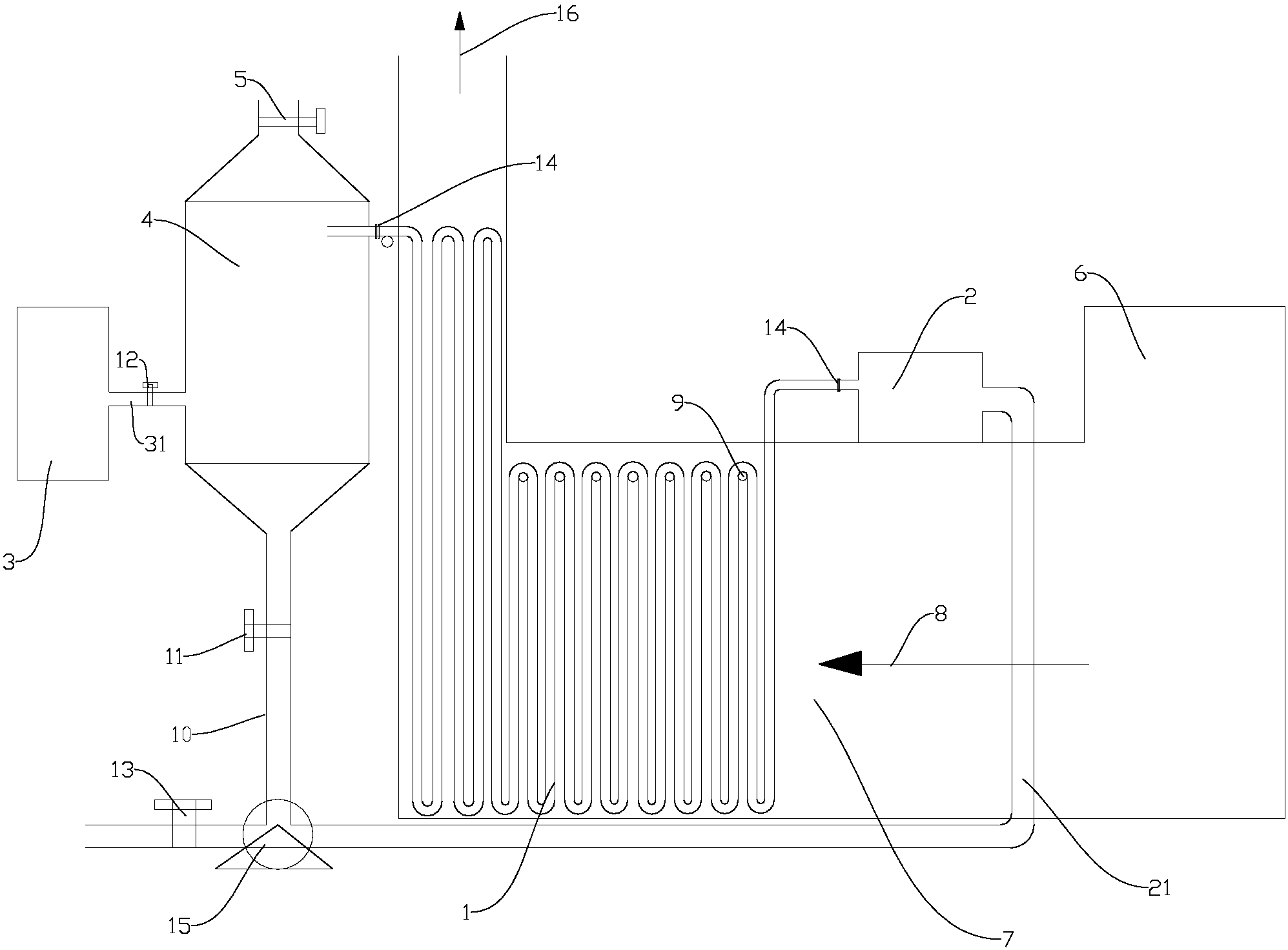

1.废水蒸发浓缩系统，其特征在于：包括废水均压室(2)、蒸发浓缩装置(3)、热废 水汇集罐(4)以及多根独立的换热管(1);所述换热管(1)的一端与废水均压室(2)连通， 另一端与热废水汇集罐(4)连通;所述蒸发浓缩装置(3)与热废水汇集罐(4)之间通过蒸 发浓缩装置补水管(31)连通，所述蒸发浓缩装置补水管(31)上设置有蒸发浓缩装置补水 阀(12);所述换热管(1)设置在热风炉(6)的热风通道(7)内;所述废水均压室(2) 上设置有废水进水管(21)，所述废水进水管(21)上设置有废水补水阀(13);所述热废 水汇集罐(4)上设置有气相预处理阀(5)。
2.如权利要求1所述的废水蒸发浓缩系统，其特征在于：所述换热管(1)采用蛇形弯 管。
3.如权利要求2所述的废水蒸发浓缩系统，其特征在于：所述蛇形弯管悬挂在支撑杆(9) 上。
4.如权利要求1至3中任一项所述的废水蒸发浓缩系统，其特征在于：所述热废水汇集 罐(4)上设置有与废水均压室(2)连通的废水循环管(10)，在所述废水循环管(10)上 设置有循环加热阀(11)。
5.如权利要求4所述的废水蒸发浓缩系统，其特征在于：所述热废水汇集罐(4)上设 置有废水温度检测装置、水位检测装置和自动控制阀;所述自动控制阀根据所述废水温度检 测装置检测出的热废水汇集罐(4)中热废水的温度以及所述水位检测装置检测出的热废水汇 集罐(4)的水位高度自动控制废水补水阀(13)、蒸发浓缩装置补水阀(12)和循环加热阀 (11)的打开与关闭。
6.如权利要求4中任一项所述的废水蒸发浓缩系统，其特征在于：所述废水循环管(10) 与所述废水进水管(21)连通，所述废水循环管(10)与所述废水进水管(21)共用同一个 水泵(15)。
7.如权利要求1至3中任一项所述的废水蒸发浓缩系统，其特征在于：所述换热管(1) 通过连接法兰(14)与废水均压室(2)、热废水汇集罐(4)连接。
8.如权利要求7所述的废水蒸发浓缩系统，其特征在于：所述连接法兰(14)设置在热 风通道(7)的外面。
9.如权利要求1至3中任一项所述的废水蒸发浓缩系统，其特征在于：所述热废水汇集 罐(4)上设置有药剂添加口。
10.废水蒸发浓缩方法，其特征在于：采用权利要求1至9中任一项所述的废水蒸发浓 缩系统对废水进行蒸发浓缩。
说明书
废水蒸发浓缩系统及废水蒸发浓缩方法
技术领域
本发明涉及废水处理领域，尤其涉及一种废水蒸发浓缩系统及废水蒸发浓缩方法。
背景技术
随着钒产业规模越来越大，环保要求越来越高以及市场竞争越来越激烈等因素的影响， 如何高效处理提取钒和钒产品的开发过程中产生的废水成为需要解决的问题;目前废水处理 的方法比较多，其中，蒸发浓缩处理废水的方法最有效，而且顺应生态文明建设的国策。
现有的废水蒸发浓缩系统如图1所示，热风炉012的热风通道上设置换热装置005，换 热装置005包括多个换热列管装置006和连接在换热列管装置006两端的废水均压室010， 一个换热列管装置006和两个废水均压室010构成一级换热装置，换热列管装置006由多根 换热管013组成，各换热管013两端连接在废水均压室010上，废水均压室010的一个侧板 作为固定换热管013的固定板008，换热管013的管壁与固定板008之间通过焊接形成无缝 连接，在固定板008的外侧设置有支撑板007用于支撑换热管013，废水均压室010的作用 是将废水均匀地分布入每个换热管013中，连通管004将相邻两级换热装置连通以实现两个 换热列管装置006中的废水相通，通过连通管004将各级换热装置连接起来构成换热装置005。
废水通过废水供水泵001输送到换热装置005中的废水均压室010，废水由换热列管装 置006一侧的废水均压室010经过换热列管装置006流入另一侧的废水均压室010，然后通 过连通管004进入下一级换热装置，通过换热管013与热风炉012送来的热风之间进行热交 换，将热量传递给废水，经过多级的换热列管装置006换热后，最终将废水加热到工艺温度， 输送到蒸发浓缩装置016中;换热后的热风尾气014从烟囱011中排除;蒸发浓缩装置016 的蒸发浓缩过程主要通过负压降低沸点的方式，将废水处理成蒸汽冷凝水和浓缩结晶液。
钒业公司的废水主要含硫酸钠和硫酸铵，且PH值在8～9，使用该废水蒸发浓缩系统处 理废水主要存在以下问题：
一、缓震能力差;换热装置换热过程中，氨气容易溢出，增加了换热路径压力，增加了 振动幅度，容易使换热管与废水均压室的焊接位置脱焊，造成泄漏事故;
二、受热不均，易泄漏;使用过程中，受管道结垢以及热风主方向等因素的影响，换热 管极易受热不均而出现热胀冷缩度不同，又由于各换热管为等长管且固定焊接在废水均压室 的侧板上，因此，容易引起换热管与废水均压室连接处的焊点崩焊，泄漏;
三、废水换热效率比较低;废水在换热装置中仅进行一次热交换，然后就到蒸发浓缩装 置中进行处理，这就使得要提高废水加热后的温度，就必需升高热风炉的温度，不仅造成能 源浪费，也容易降低热风炉的使用寿命;
四、气液分离难，系统处理能力低;废水在换热过程中挥发出大量的氨气，氨气同加热 后的废水一起进入蒸发浓缩装置中，增加了蒸发浓缩装置的压力，从而背离了蒸发浓缩装置 负压降低废水沸点实现蒸发浓缩的初衷;
五、运行周期较短，且一旦泄漏，需要将换热装置整体更换，更换时间至少都在16h以 上，且每次更换时清理泄漏后的物料难度很大，基本上都直接进行报废处理，成本高。
发明内容
本发明所要解决的技术问题是提供一种废水蒸发浓缩系统，该系统各换热管独立换热、 换热管损坏可以独立更换，大大缩短更换换热管的时间，同时还可以对热废水进行气相预处 理。
本发明解决其技术问题所采用的废水蒸发浓缩系统，包括废水均压室、蒸发浓缩装置、 热废水汇集罐以及多根独立的换热管;所述换热管的一端与废水均压室连通，另一端与热废 水汇集罐连通;所述蒸发浓缩装置与热废水汇集罐之间通过蒸发浓缩装置补水管连通，所述 蒸发浓缩装置补水管上设置有蒸发浓缩装置补水阀;所述换热管设置在热风炉的热风通道内; 所述废水均压室上设置有废水进水管，所述废水进水管上设置有废水补水阀;所述热废水汇 集罐上设置有气相预处理阀。
进一步的，所述换热管采用蛇形弯管。
进一步的，所述蛇形弯管悬挂在支撑杆上。
进一步的，所述热废水汇集罐上设置有废水温度检测装置、水位检测装置和自动控制阀; 所述自动控制阀根据所述废水温度检测装置检测出的热废水汇集罐中热废水的温度以及所述 水位检测装置检测出的热废水汇集罐的水位高度自动控制废水补水阀、蒸发浓缩装置补水阀 和循环加热阀的打开与关闭。
进一步的，所述热废水汇集罐上设置有废水温度检测装置、水位检测装置和自动控制阀。
进一步的，所述废水循环管与所述废水进水管连通，所述废水循环管与所述废水进水管 共用同一个水泵。
进一步的，所述换热管通过连接法兰与废水均压室、热废水汇集罐连接。
进一步的，所述连接法兰设置在热风通道的外面。
进一步的，所述热废水汇集罐上设置有药剂添加口。
本发明还提供一种废水蒸发浓缩方法，该废水蒸发浓缩方法采用上述废水蒸发浓缩系统 对废水进行蒸发浓缩。
本发明的有益效果是：各换热管独立换热，换热管损坏可以独立更换，大大缩短更换换 热管的时间，可以对热废水进行气相预处理;换热效率高;无热胀冷缩弊端;故障率低; 循环换热;可以全面提高废水处理能力，降低运行成本。
