申请日2015.08.20
公开(公告)日2015.12.30
IPC分类号C02F1/78; C02F9/04
摘要
一体化医疗污水消毒装置，涉及污水处理。设有污水收集池、过滤网、水流开关、臭氧机、臭氧混合器和电控系统;所述收集池的污水进口通过污水管道外接洗手池，过滤网设在收集池内，收集池的底部设有过滤水出口，过滤水出口通过水流开关接臭氧混合器的过滤水入口，臭氧机的臭氧出气口接臭氧混合器的臭氧进口，臭氧混合器的达标排放口排放达标消毒处理水，电控系统与水流开关、臭氧机电连接。具有对场地要求低、设备占地面积小、自动化程度高、无需专人值守、消毒效果好等优点。
权利要求书
1.一体化医疗污水消毒装置，其特征在于设有污水收集池、过滤网、水流开关、臭氧机、 臭氧混合器和电控系统;
所述收集池的污水进口通过污水管道外接洗手池，过滤网设在收集池内，收集池的底部 设有过滤水出口，过滤水出口通过水流开关接臭氧混合器的过滤水入口，臭氧机的臭氧出气 口接臭氧混合器的臭氧进口，臭氧混合器的达标排放口排放达标消毒处理水，电控系统与水 流开关、臭氧机电连接。
说明书
一体化医疗污水消毒装置
技术领域
本实用新型涉及污水处理，尤其是涉及一种一体化医疗污水消毒装置。
背景技术
现有的医疗污水消毒设备多采用二氧化氯发生器，因为二氧化氯消毒需要停留1.5h以 上，首先需要一个较大的消毒池，许多小型诊所设在二楼以上的位置，不具备挖消毒池的条 件。二氧化氯的原料采用盐酸和氯酸钠，其中盐酸属于公安局重点管控危险品，采购需要申 请，程序烦琐，加上储存不方便，有刺激性气味和强腐蚀性;氯酸钠不稳定，当与磷、硫及 有机物混合受撞击时，易发生燃烧和爆炸，易吸潮结块，有毒。虽然消毒效果好，但是对安 装条件要求高，管理不方便。
发明内容
本实用新型的目的在于提供一种一体化医疗污水消毒装置。

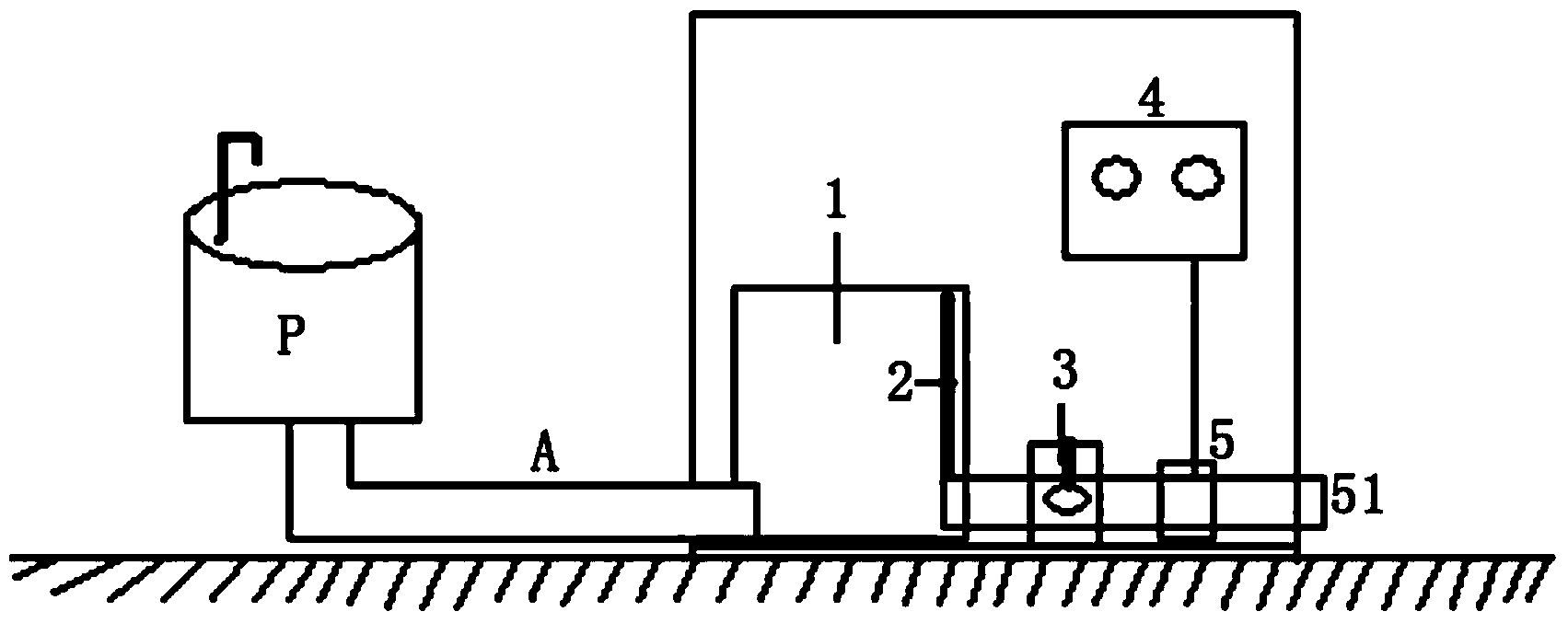

本实用新型设有污水收集池、过滤网、水流开关、臭氧机、臭氧混合器和电控系统;
所述收集池的污水进口通过污水管道外接洗手池，过滤网设在收集池内，收集池的底部 设有过滤水出口，过滤水出口通过水流开关接臭氧混合器的过滤水入口，臭氧机的臭氧出气 口接臭氧混合器的臭氧进口，臭氧混合器的达标排放口排放达标消毒处理水，电控系统与水 流开关、臭氧机电连接。
本实用新型采用臭氧消毒技术，臭氧(O3)是氧气(O2)的同素异形体，它是一种具有特殊 气味的淡蓝色气体，其分子结构呈三角形，键角为116°，其密度是氧气的1.5倍，在水中 的溶解度是氧气的10倍。臭氧是一种强氧化剂，它在水中的氧化还原电位为2.07eV，仅次 于氟(2.5eV)，其氧化能力高于氯(1.36eV)和二氧化氯(1.5eV)，能破坏分解细菌的细胞 壁，很快地扩散透进细胞内，氧化分解细菌内部氧化葡萄糖所必须的葡萄糖氧化酶等，也可 以直接与细菌、病毒发生作用，破坏细胞、核糖核酸(RNA)，分解脱氧核糖核酸(DNA)、RNA、 蛋白质、脂质类和多糖等大分子聚合物，使细菌的代谢和繁殖过程遭到破坏。细菌被臭氧杀 死是由细胞膜的断裂所致，这一过程被称为细胞消散，是由于细胞质在水中被粉碎引起的， 在消散的条件下细胞不可能再生。应当指出，与次氯酸类消毒剂不同，臭氧的杀菌能力不受 pH值变化和氨的影响，其杀菌能力比氯大600～3000倍，它的灭菌、消毒作用几乎是瞬时发 生的，在水中臭氧浓度0.3～2mg/L时，0.5～1min内就可以致死细菌。达到相同灭菌 效果(如使大肠杆菌杀灭率达99%)所需臭氧水药剂量仅是氯的0.0048%。另外，具有对场地 要求低、设备占地面积小、自动化程度高、无需专人值守、消毒效果好等优点。
