申请日2015.08.17
公开(公告)日2016.02.10
IPC分类号E03F5/04; B01D24/02; B01D36/02
摘要
本实用新型公开了一种用于路面雨水口的小型径流污水过滤装置，包括带挂钩的吊索、储水仓和净化材料仓，所述污水过滤装置上带挂钩的吊索使所述污水过滤装置能够悬挂于雨水口的下方，所述带挂钩的吊索下端固定在储水仓的底面和净化材料仓的顶面之间，在净化材料仓布置多层所需净化材料，并在净化材料表面铺一层透水土工布，实现了溢流与净化在一定程度上分离。
权利要求书
1.一种用于路面雨水口的小型径流污水过滤装置，包括带挂钩的吊索、储水仓和净化材料仓，其特征在于，所述污水过滤装置上带挂钩的吊索使所述污水过滤装置能够悬挂于雨水口的下方，所述带挂钩的吊索下端固定在储水仓的底面和净化材料仓的顶面之间。
2.根据权利要求1所述的一种用于路面雨水口的小型径流污水过滤装置，其特征在于，所述污水过滤装置采用中间窄、上下宽的形式，以最窄处为分界，上部为储水仓，下部为净化材料仓。
3.根据权利要求1所述的一种用于路面雨水口的小型径流污水过滤装置，其特征在于，下部净化材料仓采用透水金属网制成，上部储水仓四周采用不透水材料制成，所述净化材料仓内填充陶粒和沸石净化滤料，所述储水仓和净化材料仓之间还铺设有一层透水土工布。
说明书
一种用于路面雨水口的小型径流污水过滤装置
技术领域
本实用新型属于市政工程领域，具体涉及一种用于路面雨水排放口，对路面径流雨水中携带的污染物具有截留去除作用的小型污水过滤装置。
背景技术
城市路面由于频繁的交通活动，汽车尾气排放、轮胎和路面磨损、部件腐蚀以及油脂渗漏等等导致大量的悬浮颗粒物、重金属、营养盐和有机物等污染物在路面的积累。降雨一旦发生，这些污染物往往通过城市管网直接排入地表水体，易对受纳水体造成水质恶化和水生生态破坏。雨水口作为路面径流排放的必经之路，在此处采取净化措施显然可以大大缓解这一问题。
发明内容
本实用新型的目的就在于克服上述缺陷，研制一种方便设置在雨水口，能够起到污水过滤且容易清理的小型径流污水过滤装置。
本实用新型解决其技术问题所采用的技术方案是，一种用于路面雨水口的小型径流污水过滤装置，包括带挂钩的吊索、储水仓和净化材料仓，所述污水过滤装置上带挂钩的吊索使所述污水过滤装置能够悬挂于雨水口的下方，所述带挂钩的吊索下端固定在储水仓的底面和净化材料仓的顶面之间。
进一步的，所述污水过滤装置采用中间窄、上下宽的形式，以最窄处为分界，上部为储水仓，下部为净化材料仓。
进一步的，下部净化材料仓采用透水金属网制成，上部储水仓四周采用不透水材料制成，所述净化材料仓内填充陶粒和沸石净化滤料，所述储水仓和净化材料仓之间还铺设有一层透水土工布。
本实用新型的优点和效果在于：本装置在下部的净化材料仓能够布置多层净化材料，能够有效去除包括悬浮物、无机营养盐及部分重金属离子在内的多种污染成分。净化材料可根据对不同污染物的去除需求进行选择。对净化材料的粒料级配进行筛选，使之达到最佳的渗透速率，实现过滤与渗流的平衡。

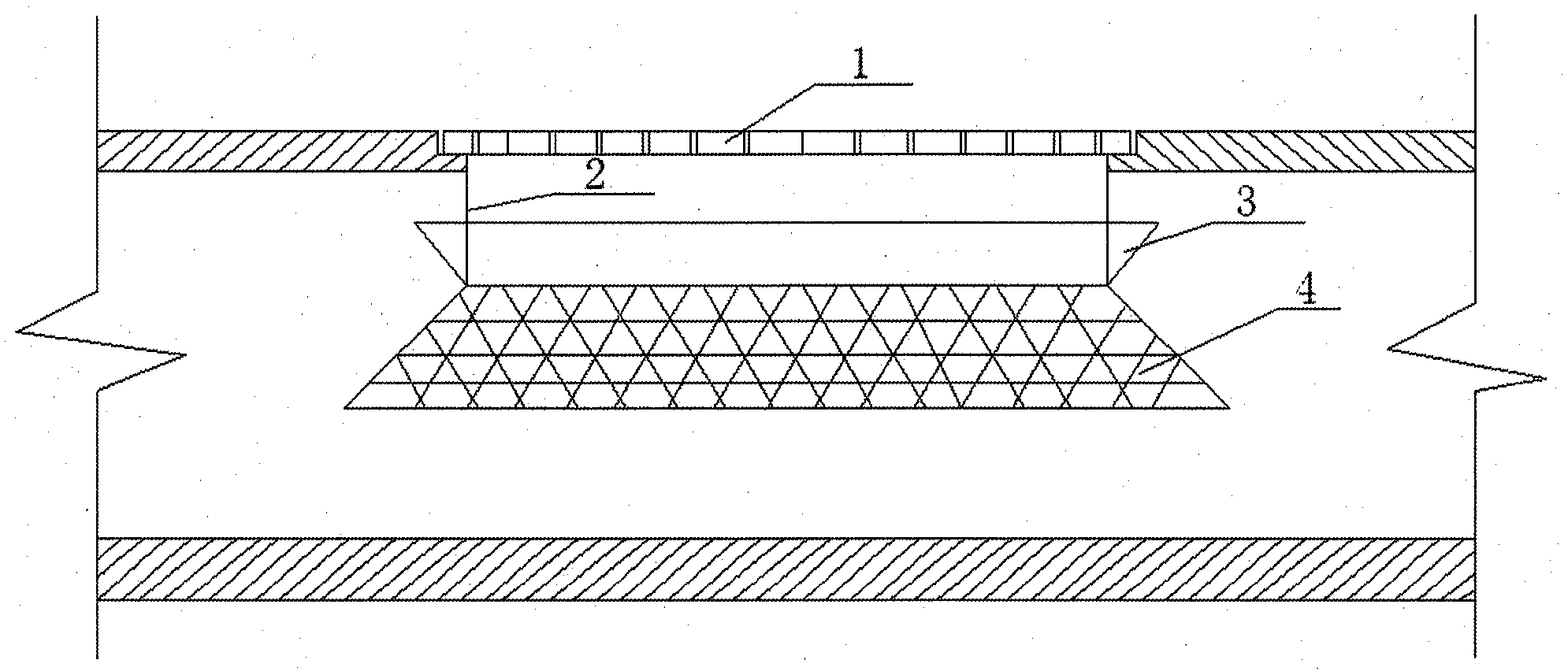

本装置还创造性地采用了中间窄、上下宽的形式，以最窄处为分界，上部为储水仓，下部为净化材料仓，在净化材料仓布置多层所需净化材料，并在净化材料表面铺一层透水土工布，实现了溢流与净化在一定程度上分离，并且，扩大了净化材料仓和储水溢流仓的实用体积，在有限的空间内扩展了其储水和渗流的空间。
