申请日2015.08.14
公开(公告)日2015.12.09
IPC分类号C02F11/12; C02F9/14
摘要
本实用新型公开了一种污水处理污泥回收系统，包括提升装置和生化装置，生化装置连接有排水装置和污泥回流井，污泥回流井依次连接有浓缩池和污泥脱水装置，浓缩池连接至所述生化装置，污泥脱水装置连接至浓缩池和提升装置;污泥混合液通过提升装置进入到生化装置内进行化学处理并沉淀，污水被排水装置处理后排放掉，产生的污泥则通过污泥回流井进入至浓缩池进行浓缩，然后由污泥脱水装置进行处理，处理得到的干泥被运走，而压滤过程中产生的冲洗水则进行回收沉淀处理，产生的水则直接输送至提升装置进行处理，而产生的沉淀的污泥则输送至浓缩池内，在浓缩池内产生的上清水则被输送至生化装置内，能够减少运行成本，减少电能的消耗。
权利要求书
1.污水处理污泥回收系统，其特征在于：包括用于输送污泥混合液的提升 装置，所述提升装置的出液端连接有用于对混合液进行化学处理的生化装置， 所述生化装置连接有用于向外排放处理后废水的排水装置和用于处理污泥的污 泥回流井，所述污泥回流井连接有浓缩池，所述浓缩池上部通过输水管路连接 至所述生化装置，所述浓缩池下部通过输泥管路连接至污泥脱水装置，所述污 泥脱水装置分别通过管路连接至所述浓缩池和所述提升装置。
2.如权利要求1所述的污水处理污泥回收系统，其特征在于：所述提升装 置包括提升池，所述提升池内设有提升泵。
3.如权利要求2所述的污水处理污泥回收系统，其特征在于：所述排水装 置包括与所述生化装置连通的二沉池，所述二沉池通过管路连接有消毒池，所 述消毒池上设有排水口。
4.如权利要求3所述的污水处理污泥回收系统，其特征在于：所述污泥脱 水装置包括与所述浓缩池连通的污泥脱水池，所述污泥脱水池内设有污泥压滤 机，所述污泥压滤机一侧设有用于收集污泥压滤过程中产生的冲洗水的回收池， 所述回收池分别通过管路连接至所述浓缩池和所述提升池。
说明书
污水处理污泥回收系统
技术领域
本实用新型涉及一种污泥处理技术领域，尤其涉及一种用于回收污泥的系 统。
背景技术
进行污水处理时，需要利用带式压滤机对污泥进行压滤，压滤污泥时会产 生一些冲洗水，目前对冲洗水的处理方法是直接将其送入生化系统内进行生化 处理，这样不可避免地会给污水处理厂造成运行成本的增加，主要原因有以下 四点：
(1)、该冲洗水含有聚丙烯酰胺即PAM，而PAM是一种有机高分子聚合物， 同时也是一种高分子水处理絮凝剂产品，其粘度很大，将冲洗水直接引入生化 系统时，会连同污泥颗粒粘附于管道的内壁，致管道的堵塞，甚至让输送管道 丧失功能。
(2)、该冲洗水中BOD5、CODcr、NH3-N、TP、SS等主要指标与入流污水 相比都是比较高的，因此冲洗水直接进入生化系统进行再次分解与消化会消耗 大量的溶解氧，增加电耗，从而加大吨水运行成本。
(3)、该冲洗水生化比很高，在运行中会增加管理难度。
(4)、该冲洗水进入生化系统中会产生新的活性污泥，要给这些污泥进行 脱水还会消耗一部分药剂PAM、水和电能。
由此可见将冲洗水直接引入生化系统会做大量的无用功，进而形成一个恶 性循环，让污水厂在无形当中增加了运行成本。
实用新型内容
本实用新型所要解决的技术问题是提供一种能够避免管道阻塞、降低运行 成本的污水处理污泥回收系统。

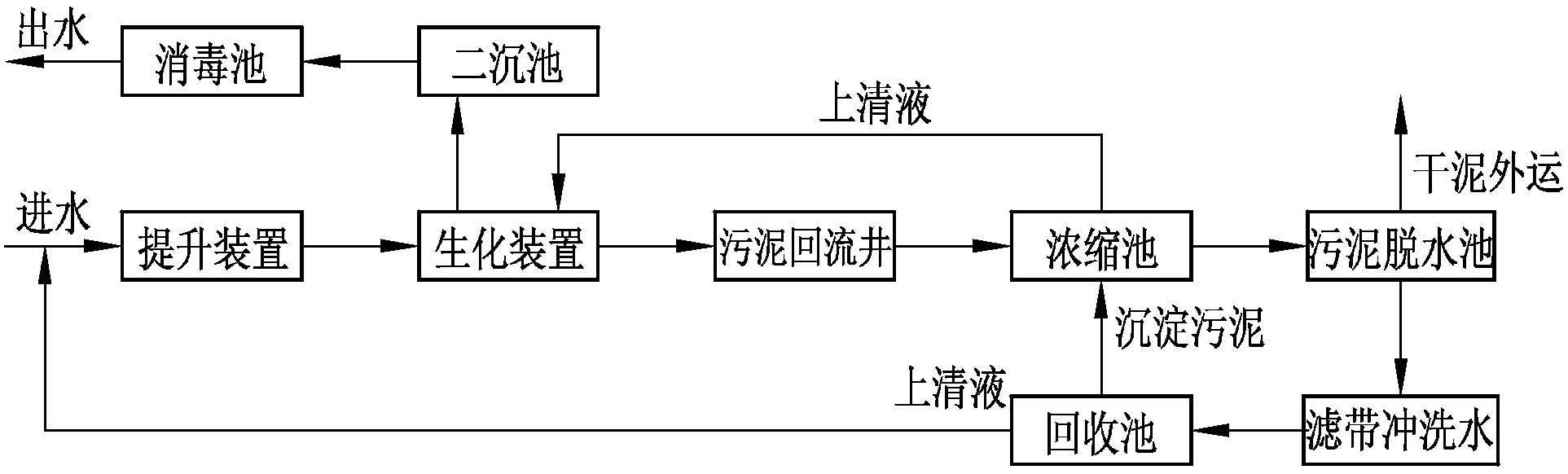

为解决上述技术问题，本实用新型的技术方案是：污水处理污泥回收系统， 包括用于输送污泥混合液的提升装置，所述提升装置的出液端连接有用于对混 合液进行化学处理的生化装置，所述生化装置连接有用于向外排放处理后废水 的排水装置和用于处理污泥的污泥回流井，所述污泥回流井连接有浓缩池，所 述浓缩池上部通过输水管路连接至所述生化装置，所述浓缩池下部通过输泥管 路连接至污泥脱水装置，所述污泥脱水装置分别通过管路连接至所述浓缩池和 所述提升装置。
作为优选的技术方案，所述提升装置包括提升池，所述提升池内设有提升 泵。
作为优选的技术方案，所述排水装置包括与所述生化装置连通的二沉池， 所述二沉池通过管路连接有消毒池，所述消毒池上设有排水口。
作为对上述技术方案的改进，所述污泥脱水装置包括与所述浓缩池连通的 污泥脱水池，所述污泥脱水池内设有污泥压滤机，所述污泥压滤机一侧设有用 于收集污泥压滤过程中产生的冲洗水的回收池，所述回收池分别通过管路连接 至所述浓缩池和所述提升池。
由于采用了上述技术方案，污水处理污泥回收系统，包括用于输送污泥混 合液的提升装置，所述提升装置的出液端连接有用于对混合液进行化学处理的 生化装置，所述生化装置连接有用于向外排放处理后废水的排水装置和用于处 理污泥的污泥回流井，所述污泥回流井连接有浓缩池，所述浓缩池上部通过输 水管路连接至所述生化装置，所述浓缩池下部通过输泥管路连接至污泥脱水装 置，所述污泥脱水装置分别通过管路连接至所述浓缩池和所述提升装置;本实 用新型的有益效果是：污泥混合液通过提升装置进入到生化装置内进行化学处 理并沉淀，污水被排水装置消毒处理后排放掉，产生的污泥则通过污泥回流井 进入至浓缩池进行浓缩，然后由污泥脱水装置进行脱水处理，处理得到的干泥 被运走，而压滤过程中产生的冲洗水则进行回收沉淀处理，产生的水则直接输 送至提升装置内与新输送的污泥混合液一起进行处理，而产生的沉淀的污泥则 输送至浓缩池内与新输产生的污泥一起进行压滤处理，在浓缩池内产生的上清 水则被输送至生化装置内进行化学处理，进而形成污泥的循环处理，本系统能 够避免冲洗水直接输送至提升装置时产生的阻塞管道的现象，且该结构的污水 处理污泥回收系统能够减少运行成本，减少电能的消耗。
