申请日2015.06.04
公开(公告)日2015.11.25
IPC分类号C02F9/14
摘要
本实用新型涉及一种溶解性脂肪酸废水预处理装置，该装置包括依次连接的脂肪酸废水隔油调节池、提升泵、絮凝螯合反应器、气浮池、缓冲池和厌氧反应塔，絮凝螯合反应器包括依次连接的螯合反应釜、混凝反应釜和絮凝反应釜，螯合反应釜上连接有盐储蓄罐，混凝反应釜上连接有混凝剂储蓄罐，絮凝反应釜上连接有絮凝剂储蓄罐。本实用新型填补了溶解性脂肪酸预处理设备的空白，降低后续生化处理负荷，减少生化系统的投资费用及运行成本。

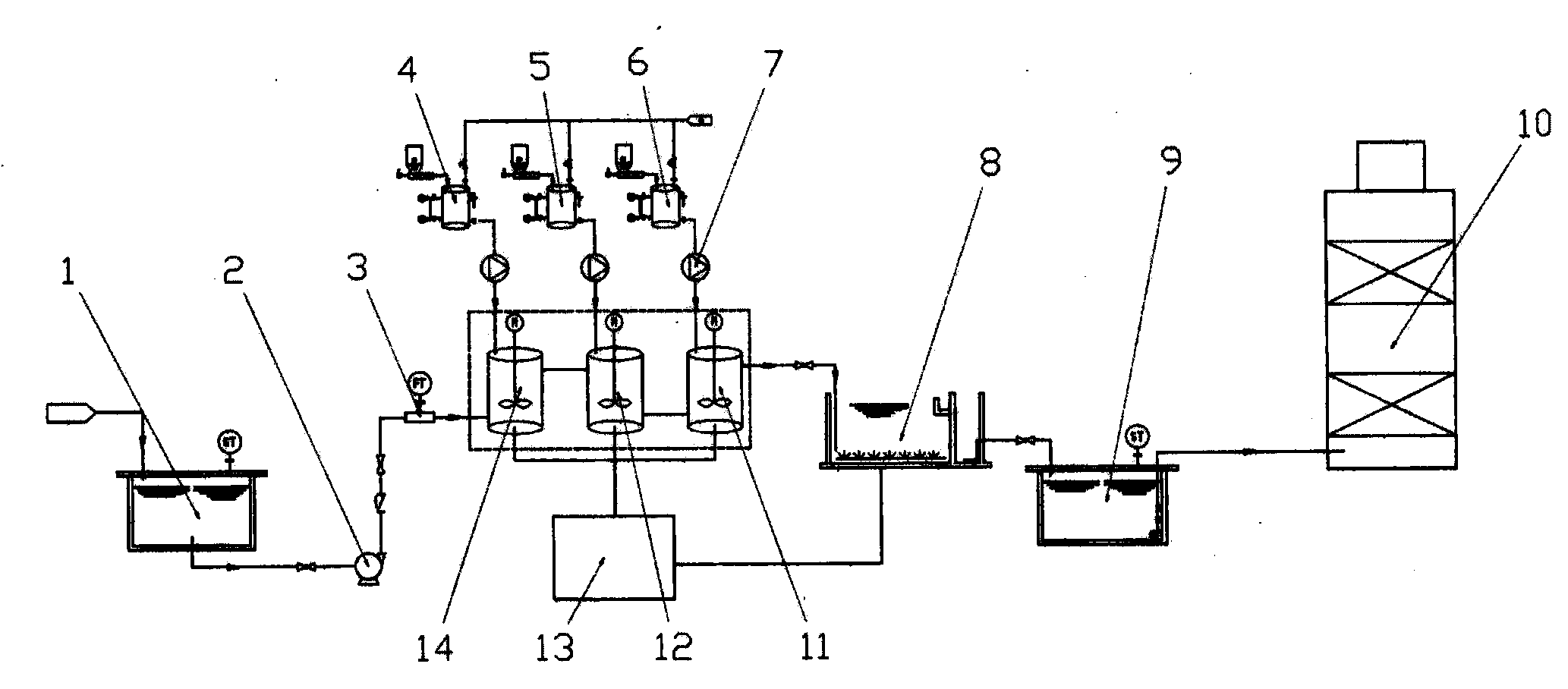

摘要附图
权利要求书
1.一种溶解性脂肪酸废水预处理装置，包括其本体，其特征在于所述装置包括依次连接 的脂肪酸废水隔油调节池、提升泵、絮凝螯合反应器、气浮池、缓冲池和厌氧反应塔，所述 絮凝螯合反应器包括依次连接的螯合反应釜、混凝反应釜和絮凝反应釜，所述螯合反应釜上 连接有盐储蓄罐，混凝反应釜上连接有混凝剂储蓄罐，絮凝反应釜上连接有絮凝剂储蓄罐。
2.根据权利要求1所述的溶解性脂肪酸废水预处理装置，其特征在于所述提升泵与絮凝 螯合反应器之间设有电磁流量计。
3.根据权利要求1所述的溶解性脂肪酸废水预处理装置，其特征在于所述螯合反应釜与 盐储蓄罐之间、混凝反应釜与混凝剂储蓄罐之间和絮凝反应釜与絮凝剂储蓄罐之间分别设有 计量泵。
4.根据权利要求1所述的溶解性脂肪酸废水预处理装置，其特征在于还包括与絮凝螯合 反应器和气浮池连接的污泥暂存池。
说明书
一种溶解性脂肪酸废水预处理装置
技术领域
本实用新型涉及废水处理领域，尤其涉及一种溶解性脂肪酸废水预处理装置。
背景技术
油脂加工行业正在快速发展，油脂加工的工艺也由原先的物理法向化学法转变，越来越多 的化工原料不断地从动、植物油中被提炼出来，如甘油、脂肪酸、皂粒等。随着油脂加工工艺 的不断深人，加工产生的废水也在不断复杂化，由于此类废水有机物含量高、水量较大，因此对 环境的影响也较大。由于之前缺乏对于此类废水的有效性处理，主要采用厌氧生化工艺进行 处理，但未经预处理就进入厌氧系统，能耗大，运行费用高等问题凸现。
所以溶解性脂肪酸废水处理的工艺中，低成本、操作简便、实用性强的的物化处理一直 处于空白状态;高级氧化处理、膜生物反应器处理等投资成本高，占地面积大、处理能耗高 且工艺复杂，要求操作人员素质高;直接进入生化处理系统中，存在着可生化性能低，冲击 负荷大，运行不稳定等问题。
实用新型内容
针对以上问题，本实用新型设计了一种溶解性脂肪酸废水预处理装置，在废水预处理阶 段降低废水中有机物的含量，以提高废水生化性能，降低废水对生化系统的冲击负荷。
本实用新型的技术方案是：该装置包括依次连接的脂肪酸废水隔油调节池、提升泵、絮 凝螯合反应器、气浮池、缓冲池和厌氧反应塔，絮凝螯合反应器包括依次连接的螯合反应釜、 混凝反应釜和絮凝反应釜，螯合反应釜上连接有盐储蓄罐，混凝反应釜上连接有混凝剂储蓄 罐，絮凝反应釜上连接有絮凝剂储蓄罐。
本实用新型的有益效果是：本实用新型填补了溶解性脂肪酸预处理设备的空白，降低后 续生化处理负荷，减少生化系统的投资费用及运行成本。
