申请日2015.10.22
公开(公告)日2016.03.09
IPC分类号G06F3/044
摘要
本实用新型公开了一种GYF结构电容式触摸屏，包括盖板强化玻璃和PET膜材，且所述盖板强化玻璃与PET膜材固定贴合，所述盖板强化玻璃的下表面镀有X导电膜层，且所述PET膜材的上表面镀有Y导电膜层，X导电膜层与Y导电膜层通过透明光学胶层粘接在一起，这样的触摸屏制程简单、材料成本低、轻薄，盖板强化玻璃、X导电膜层与Y导电膜层均采用丝印耐酸蚀刻法进行蚀刻，该制作工艺方法简单、良率高，整个过程中只排放一次污水，提高了生产效率，减少了对环境的污染。

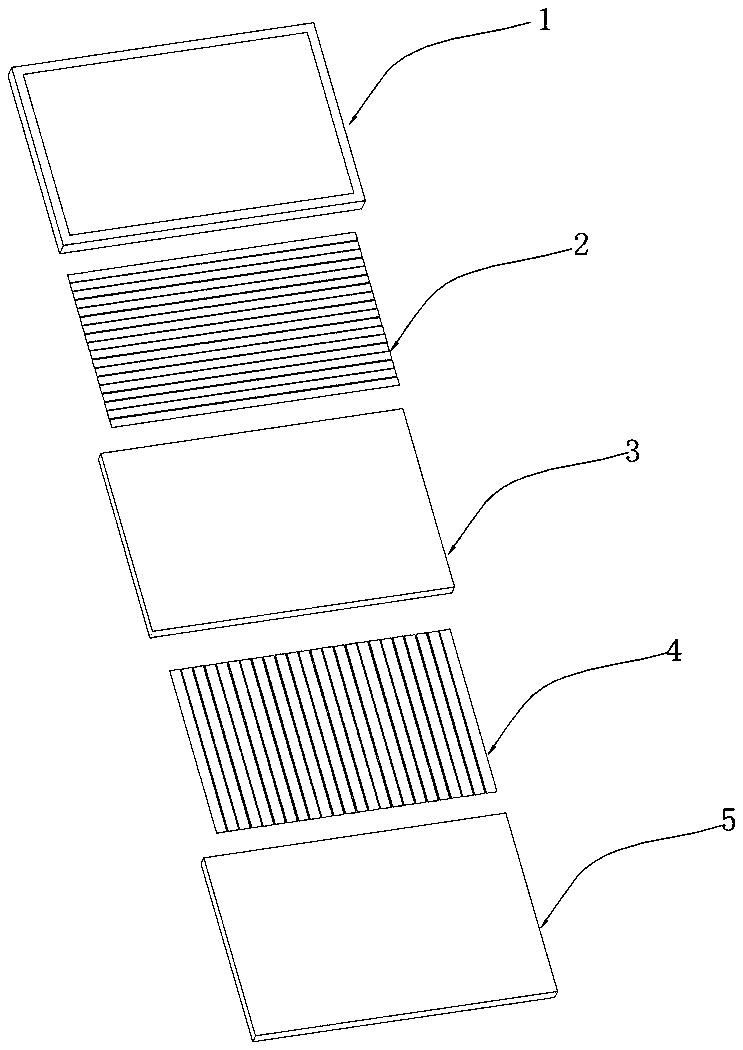

摘要附图
权利要求书
1.一种GYF结构电容式触摸屏，其特征在于，包括盖板强化玻璃和PET膜材，且所述盖板强化玻璃与PET膜材固定贴合，所述盖板强化玻璃的下表面镀有X导电膜层，且所述PET膜材的上表面镀有Y导电膜层，所述X导电膜层导和Y导电膜层固定连接后形成一个电极矩阵。
2.根据权利要求1所述的GYF结构电容式触摸屏，其特征在于，所述X导电膜层与Y导电膜层通过透明光学胶层粘接在一起。
3.根据权利要求1所述的GYF结构电容式触摸屏，其特征在于，所述盖板强化玻璃、X导电膜层导和Y导电膜均采用丝印耐酸蚀刻法进行蚀刻。
4.根据权利要求1所述的GYF结构电容式触摸屏，其特征在于，所述X导电膜层表面比盖板强化玻璃表面小，Y导电膜层表面比PET膜材的表面小;且所述X导电膜层导与Y导电膜层形成的电极矩阵置于盖板强化玻璃与PET膜材的夹持空间内。
5.根据权利要求1所述的GYF结构电容式触摸屏，其特征在于，所述X导电膜层是由多条X轴方向的导电线路组成，Y导电膜层是由多条Y轴方向的导电线路组成;所述多条X轴方向的导电线路相互平行且持平在同一个水平面上，所述多条Y轴方向的导电线路相互平行且持平在同一个水平面上。
说明书
GYF结构电容式触摸屏
技术领域
本实用新型涉及电容式触摸屏光电行业，尤其涉及一种GYF结构电容式触摸屏。
背景技术
随着科技的不断发展，触摸屏作为一种简单、便捷的人机交互方式，已经广泛应用于我们日常生活的各个领域，随着人们要求的不断提高，触摸屏正向着大尺寸、高解析度、轻、薄、可弯曲、低成本等方向发展。日常生活中使用的触摸屏，大部分是G+G、GFF、GF2结构的，它们存在生产制程复杂、材料成本高、无法轻薄化等缺点。因而，急需要一种制程简单、材料成本低，轻薄的触摸屏。
实用新型内容
针对上述技术中存在的不足之处，本实用新型提供一种制程简单、材料成本低及轻薄的GYF结构电容式触摸屏。
为实现上述目的，本实用新型提供一种GYF结构电容式触摸屏，包括盖板强化玻璃和PET膜材，且所述盖板强化玻璃与PET膜材固定贴合，所述盖板强化玻璃的下表面镀有X导电膜层，且所述PET膜材的上表面镀有Y导电膜层，所述X导电膜层导和Y导电膜层固定连接后形成一个电极矩阵。
其中，所述X导电膜层与Y导电膜层通过透明光学胶层粘接在一起。
其中，所述盖板强化玻璃、X电膜层和Y导电膜层均采用丝印耐酸蚀刻法进行蚀刻。
其中，所述X导电膜层表面比盖板强化玻璃表面小，Y导电膜层表面比PET膜材的表面小;且所述X导电膜层导与Y导电膜层形成的电极矩阵置于盖板强化玻璃与PET膜材的夹持空间内。
其中，所述X导电膜层是由多条X轴方向的导电线路组成，Y导电膜层是由多条Y轴方向的导电线路组成;所述多条X轴方向的导电线路相互平行且持平在同一个水平面上，所述多条Y轴方向的导电线路相互平行且持平在同一个水平面上。
本实用新型的有益效果是：与现有技术相比，本实用新型提供的GYF结构电容式触摸屏，盖板强化玻璃含X导电线路，PET膜材含Y导电线路，X导电膜层和Y导电膜层使用光学透明胶层粘接在一起，构成X轴和Y轴电极矩阵，因此只需要一层玻璃和一层膜与透明光学胶粘合，使屏幕更加轻薄化，此结构工艺生产制程简单，减少了设备的投入，而且材料成本低，从而降低了生产成本，同时也使消费者使用时更加方便。
