申请日2015.04.28
公开(公告)日2015.08.19
IPC分类号C02F3/30
摘要
本实用新型涉及一种具有可动分隔的改进型污水处理装置，包括具有上开口的污水处理池、安装在地面上的空气供给单元、设置在污水处理池上的回收装置和设在污水处理池上的移动单元以及控制单元，所述的空气供给单元与污水处理池相连通，空气供给单元、回收装置以及移动单元分别通过控制单元控制。所述的一种具有可动分隔的改进型污水处理装置，采用此种设计的污水处理装置，利用第一活动隔板和第二活动隔板，从而有效地改变了反应池的容积，从而有效地获得相应特征变化的反应时间，设计空气喷嘴在污水处理池内，进行控制空气需求量，根据好氧池体积的变化，从而最大限度地减少能源消耗控制的供应和实际操作的生态经济效率。
权利要求书

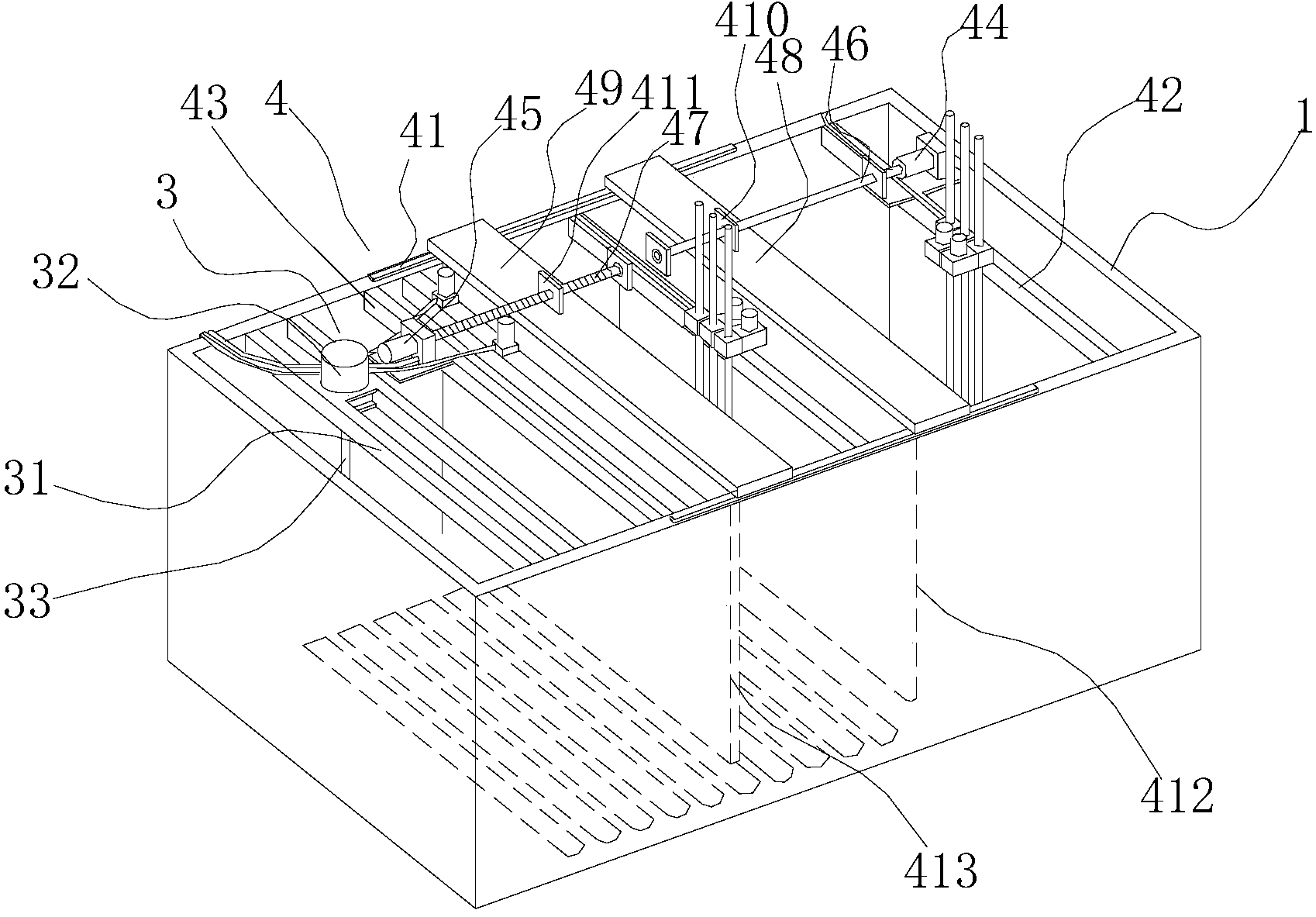

1.一种具有可动分隔的改进型污水处理装置，其特征是：包括具有上开口 的污水处理池(1)、安装在地面上的空气供给单元(2)、设置在污水处理池(1) 上的回收装置(3)和设在污水处理池(1)上的移动单元(4)以及控制单元(5)， 所述的空气供给单元(2)与污水处理池(1)相连通，空气供给单元(2)、回 收装置(3)以及移动单元(4)分别通过控制单元(5)控制，
所述的污水处理池(1)从左至右依次分为厌氧池(11)、缺氧池(12)和 好氧池(13)，
所述的回收装置(3)包括横向固定在污水处理池(1)上的第一横座架(31)、 安装在第一横座架(31)上的回收泵(32)、与回收泵(32)一端相连通的回复 管道(33)以及与回收泵(32)另一端相连通的供应管道(34)，回复管道(33) 的底端口伸入好氧池(13)内，供应管道(34)的底端口伸入缺氧池(12)内，
所述的移动单元(4)包括安装在污水处理池(1)上端表面上的两根相互 平行的导轨(41)、横向固定在污水处理池(1)上的第二横座架(42)和第三 横座架(43)、第一驱动电机(44)以及第二驱动电机(45)，第一驱动电机(44) 安装在第二横座架(42)上，第二驱动电机(45)安装在第三横座架(43)上， 第一驱动电机(44)输出轴上连接有第一螺杆构件(46)，第二驱动电机(45) 输出轴上连接有第二螺杆构件(47)，两根导轨(41)上滑动连接有第一滑动板 (48)和第二滑动板(49)，第一滑动板(48)上安装有第一螺杆座(410)，第 二滑动板(49)上安装有第二螺杆座(411)，第一螺杆构件(46)与第一螺杆 座(410)相连接，第二螺杆构件(47)与第二螺杆座(411)相连接，第一滑 动板(48)和第二滑动板(49)下端面分别延伸连接有第一活动隔板(412)和 第二活动隔板(413)，第一活动隔板(412)的底部与污水处理池(1)底面之 间具有间隙，第二活动隔板(413)的底部延伸连接有弹性板(414)，弹性板(414) 的底边与污水处理池(1)底面相接触，第一活动隔板(412)设在厌氧池(11) 和缺氧池(12)之间，第二活动隔板(413)设在缺氧池(12)和好氧池(13) 之间，所述的第一驱动电机(44)通过第一螺杆构件(46)带动第一滑动板(48) 在导轨(41)上滑动，第二驱动电机(45)通过第二螺杆构件(47)带动第二 滑动板(49)在导轨(41)上滑动，
所述的空气供给单元(2)包括安装在地面上的空气泵(21)、与空气泵(21) 相连通的通气总管(22)、依次垂直连通在通气总管(22)上的第一分支管组(23)、 第二分支管组(24)、第三分支管组以及分别连通在第一分支管组(23)、第二 分支管组(24)、第三分支管组端部的第一空气喷嘴(25)、第二空气喷嘴(26)、 第三空气喷嘴，第一空气喷嘴(25)、第二空气喷嘴(26)、第三空气喷嘴与污 水处理池(1)之间连接有喷嘴移动单元(27)，第一空气喷嘴(25)、第二空气 喷嘴(26)和第三空气喷嘴伸入污水处理池(1)内分别与厌氧池(11)、缺氧 池(12)和好氧池(13)底部相连通，第一分支管组(23)和第二分支管组(24) 上分别设有第一阀门(28)和第二阀门(29)，控制单元(5)与空气泵(21)、 第一阀门(28)和第二阀门(29)相连接。
2.根据权利要求1所述的一种具有可动分隔的改进型污水处理装置，其特 征是：所述的第一空气喷嘴(25)、第二空气喷嘴(26)和第三空气喷嘴处安装 有第一接触传感器(6)，第二活动隔板(413)侧壁上安装有第二接触传感器(7)， 污水处理池(1)上部设置有水质传感器(8)，水质传感器(8)延伸到好氧池 (13)内，所述的第一接触传感器(6)、第二接触传感器(7)和水质传感器(8) 分别与控制单元(5)相连接。
3.根据权利要求1所述的一种具有可动分隔的改进型污水处理装置，其特 征是：所述的喷嘴移动单元(27)包括与第一空气喷嘴(25)、第二空气喷嘴(26) 和第三空气喷嘴相连接的滑动座(27-1)、安装在污水处理池(1)上部的驱动 电机(27-2)、安装在污水处理池(1)四个角落部位上的四个支撑滑轮(27-3) 以及穿置在四个支撑滑轮(27-3)上的移动线(27-4)，驱动电机(27-2)通过 支撑滑轮(27-3)带动滑动座(27-1)在移动线(27-4)上滑动，驱动电机(27-2) 与控制单元(5)相连接。
说明书
一种具有可动分隔的改进型污水处理装置
技术领域
本实用新型涉及污水处理的领域，尤其是一种具有可动分隔的改进型污水 处理装置。
背景技术
现有一般的污水和废水处理工艺是利用活性污泥处理的方法，活性污泥法 处理污水，是利用活性污泥在废水中的凝聚、吸附、氧化、分解和沉淀等作用， 去除废水中有机污染物的一种废水处理方法。活性污泥法是向废水中连续通入 空气，经一定时间后因好氧性微生物繁殖而形成的污泥状絮凝物。其上栖息着 以菌胶团为主的微生物群，具有很强的吸附与氧化有机物的能力。标准活性污 泥沉降性能取决于温度、pH值条件下的变化，或在于污染物浓度，使处理水的 质量变化很大。如果活性污泥是包含在最终处理水中，污泥沉降性能恶化，不 带电活性污泥有机质的浓度也不高，此外，通常标准活性污泥法可治疗只有碳 基有机物质，但不可能对河流或湖泊内氮或磷引起的水体富营养化进行处理。 目前，现有的对于污水处理方法，每个反应池用于处理水性质变化的影响是相 对固定的，温度、废水的性质差异不同，利用固定的反应池，其无法实现对污 水的厌氧、缺氧、好氧过程的处理。
实用新型内容
本实用新型要解决的技术问题是：为了克服上述中存在的问题，提供一 种具有可动分隔的改进型污水处理装置，其设计结构合理、能够实现保持处 理水的浓度恒定和实现稳定管理效率。
本实用新型解决其技术问题所采用的技术方案是：一种具有可动分隔的改 进型污水处理装置，包括具有上开口的污水处理池、安装在地面上的空气供给 单元、设置在污水处理池上的回收装置和设在污水处理池上的移动单元以及控 制单元，所述的空气供给单元与污水处理池相连通，空气供给单元、回收装置 以及移动单元分别通过控制单元控制，
所述的污水处理池从左至右依次分为厌氧池、缺氧池和好氧池，
所述的回收装置包括横向固定在污水处理池上的第一横座架、安装在第一 横座架上的回收泵、与回收泵一端相连通的回复管道以及与回收泵另一端相连 通的供应管道，回复管道的底端口伸入好氧池内，供应管道的底端口伸入缺氧 池内，
所述的移动单元包括安装在污水处理池上端表面上的两根相互平行的导 轨、横向固定在污水处理池上的第二横座架和第三横座架、第一驱动电机以及 第二驱动电机，第一驱动电机安装在第二横座架上，第二驱动电机安装在第三 横座架上，第一驱动电机输出轴上连接有第一螺杆构件，第二驱动电机输出轴 上连接有第二螺杆构件，两根导轨上滑动连接有第一滑动板和第二滑动板，第 一滑动板上安装有第一螺杆座，第二滑动板上安装有第二螺杆座，第一螺杆构 件与第一螺杆座相连接，第二螺杆构件与第二螺杆座相连接，第一滑动板和第 二滑动板下端面分别延伸连接有第一活动隔板和第二活动隔板，第一活动隔板 的底部与污水处理池底面之间具有间隙，第二活动隔板的底部延伸连接有弹性 板，弹性板的底边与污水处理池底面相接触，第一活动隔板设在厌氧池和缺氧 池之间，第二活动隔板设在缺氧池和好氧池之间，所述的第一驱动电机通过第 一螺杆构件带动第一滑动板在导轨上滑动，第二驱动电机通过第二螺杆构件带 动第二滑动板在导轨上滑动，
所述的空气供给单元包括安装在地面上的空气泵、与空气泵相连通的通气 总管、依次垂直连通在通气总管上的第一分支管组、第二分支管组、第三分支 管组以及分别连通在第一分支管组、第二分支管组、第三分支管组端部的第一 空气喷嘴、第二空气喷嘴、第三空气喷嘴，第一空气喷嘴、第二空气喷嘴、第 三空气喷嘴与污水处理池之间连接有喷嘴移动单元，第一空气喷嘴、第二空气 喷嘴和第三空气喷嘴伸入污水处理池内分别与缺氧池和好氧池底部相连通，第 一分支管组和第二分支管组上分别设有第一阀门和第二阀门，控制单元与空气 泵、第一阀门和第二阀门相连接。
所述的第一空气喷嘴、第二空气喷嘴和第三空气喷嘴处安装有第一接触传 感器，第二活动隔板侧壁上安装有第二接触传感器，污水处理池上部设置有水 质传感器，水质传感器延伸到好氧池内，所述的第一接触传感器、第二接触传 感器和水质传感器分别与控制单元相连接。
为了能够根据需求进行移动喷嘴，所述的喷嘴移动单元包括与第一空气喷 嘴、第二空气喷嘴和第三空气喷嘴相连接的滑动座、安装在污水处理池上部的 驱动电机、安装在污水处理池四个角落部位上的四个支撑滑轮以及穿置在四个 支撑滑轮上的移动线，驱动电机通过支撑滑轮带动滑动座在移动线上滑动，驱 动电机与控制单元相连接。
本实用新型的有益效果是:所述的一种具有可动分隔的改进型污水处理装 置，采用此种设计的污水处理装置，利用第一活动隔板和第二活动隔板，从而 有效地改变了反应池的容积，从而有效地获得相应特征变化的反应时间，设计 空气喷嘴在污水处理池内，进行控制空气需求量，根据好氧池体积的变化，从 而最大限度地减少能源消耗控制的供应和实际操作的生态经济效率。
