申请日2015.05.08
公开(公告)日2015.09.16
IPC分类号C02F3/32; C12M1/00
摘要
本实用新型公开了一种用于微藻处理废水的平板式光生物反应器，包括支架和至少一个用于容纳废水的反应器主体，其特征在于，所述反应器主体为封闭的平板结构，反应器主体的上部设有光源，反应器主体的两侧设有连接部，两个所述连接部的端部分别设有与光源电连接的正极片和负极片，所述支架设有与正极片和负极片电连接的电源插头，支架的两侧设有与对应的连接部相适配的插槽。本实用新型具有这样的有益效果：结构简单稳定，组装和操作方便，微藻处理废水的效率高，实验的对比性强，实验数据准确性高。
权利要求书

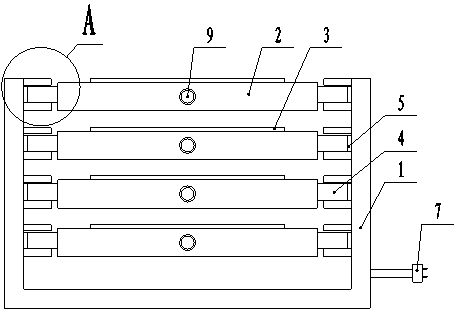

1.一种用于微藻处理废水的平板式光生物反应器，包括支架(1)和至少一个用于容纳废水的反应器主体(2)，其特征在于，所述反应器主体(2)为封闭的平板结构，反应器主体(2)的上部设有光源(3)，反应器主体(2)的两侧设有连接部(4)，两个所述连接部(4)的端部分别设有与光源(3)电连接的正极片(5)和负极片(6)，所述支架(1)设有与正极片(5)和负极片(6)电连接的电源插头(7)，支架(1)的两侧设有与对应的连接部(4)相适配的插槽(8)。
2.根据权利要求1所述的用于微藻处理废水的平板式光生物反应器，其特征在于，每一个所述的光源(3)均为平板式结构。
3.根据权利要求1所述的用于微藻处理废水的平板式光生物反应器，其特征在于，每一个所述反应器主体(2)的上部和下部均由透明材料制成。
4.根据权利要求1所述的用于微藻处理废水的平板式光生物反应器，其特征在于，每一个所述的反应器主体(2)均设有废水采集管(9)。
5.根据权利要求1所述的用于微藻处理废水的平板式光生物反应器，其特征在于，所述电源插头(7)的正极接线与所有的所述正极片(5)电连接，电源插头(7)的负极接线与所有的所述负极片(6)电连接。
6.根据权利要求1所述的用于微藻处理废水的平板式光生物反应器，其特征在于，所述反应器主体(2)的数量为1-8个。
说明书
一种用于微藻处理废水的平板式光生物反应器
技术领域
本实用新型涉及光生物反应器的技术领域，更具体的说涉及一种用于微藻处理废水的平板式光生物反应器。
背景技术
光生物反应器，主要是用于能够进行光合作用的微藻、植物细胞以及光合细菌等的培养。微藻处理废水，主要是通过微藻的生长，可以有效吸收废水中的氮磷化合物、难降解有机物以及各种重金属离子等，达到净化环境的目的。在光生物反应器中，利用微藻处理废水，是一种实验研究的方法。通过该方法可以得到微藻处理废水的相关数据，以便提高微藻的培养技术、代谢产物的累积技术以及微藻的应用技术等。然而在现有技术的一般光生物反应器的结构中没有有效解决上述问题。例如中国专利授权公告号CN 202246643 U，授权公告日2012年05月30日，发明创造的名称为一种耦合式光生物反应器，该专利案公开了一种平板结构的光生物反应器，通过低位平板光生物反应器、高位平板光生物反应器、中位光生物反应器及外循环管等结构的结合创新，实现了微藻的低成本和高密度培养，但是该专利案的三个光生物反应器是连通的结构，在培养时，三个光生物反应器不能准确得到各自的培养数据，不能用于微藻处理废水的实验中。又如中国专利授权公告号CN 204079958 U，授权公告日2015年01月07日，发明创造的名称为一种平板式光生物反应器，该专利案公开了一种平板结构的光生物反应器，通过封闭柱形腔、第一导流管、第二导流管和第三导流管等结构的结合创新，达到了有利于溶解氧解析和提高微藻增殖速率的目的，但是该专利案的光生物反应器是柱形结构，大部分微藻处于游离状态，微藻接收的光能较低，光合作用减弱，存在微藻处理废水的效率较低的问题。本实用新型通过支架、光源和反应器主体等结构的结合创新，提供一种结构简单稳定，组装和操作方便，微藻处理废水的效率高，实验的对比性强，实验数据准确性高的用于微藻处理废水的平板式光生物反应器。
发明内容
本实用新型解决现有技术中一般光生物反应器的结构没有有效解决实验数据不准确和效率低的问题，提供一种用于微藻处理废水的平板式光生物反应器，通过曝气头主体、透气板、调节螺栓和弹性薄膜等结构的结合创新，实现该平板式光生物反应器具有结构简单稳定，组装和操作方便，微藻处理废水的效率高，实验的对比性强，实验数据准确性高的特点。
为了解决上述存在的技术问题，本实用新型采取下述技术方案：一种用于微藻处理废水的平板式光生物反应器，包括支架和至少一个用于容纳废水的反应器主体，其特征在于，所述反应器主体为封闭的平板结构，反应器主体的上部设有光源，反应器主体的两侧设有连接部，两个所述连接部的端部分别设有与光源电连接的正极片和负极片，所述支架设有与正极片和负极片电连接的电源插头，支架的两侧设有与对应的连接部相适配的插槽。
在组装时，通过连接部与插槽的配合，将所有的反应器主体逐一得插入到支架中，然后将电源插头装在支架上，使得电源插头的两根接线分别与对应的正负极片电连接，就组装完成了。在使用时，在每一个反应器主体内装入废水、微藻以及温控装置、气路系统等必要的辅助配件，然后将电源插头接入电源，光源发光，就可以通过微藻的光合作用进行处理废水的工作了。
反应器主体为封闭式结构，其内部的温度、光能、气路等都比较容易控制，微藻处理废水的实验数据更加准确;反应器主体为平板式结构，结构简单，反应器主体的高度远小于长度和宽度，其断面的面积较大，减少了废水深度对实验的影响，实验数据更加准确，而且大部分微藻都处于废水的表面，光合作用的效果更好，微藻处理废水的效率更高;在多个反应器主体同时使用时，可以进行同种微藻处理不同废水的对比实验，也可以进行不同微藻对同种废水的对比实验，实验的对比性强，实验数据更加准确;反应器主体的连接部与支架的插槽相适配，使得该平板式光生物反应器的安装方便，装配效率高。
作为优选，每一个所述的光源均为平板式结构。在同一个反应器主体中，该结构保证各个位置的微藻具有相同的光照条件，实验数据更加准确。
作为优选，每一个所述反应器主体的上部和下部均由透明材料制成。在多个反应器主体组合使用时，每一个光源都能对相邻的上下反应器主体进行光照，既提高光能的利用率，也加强了每一个反应器主体的光照强度，微藻的繁殖速度更快，微藻处理废水的效率更高。
作为优选，每一个所述的反应器主体均设有废水采集管。在微藻处理废水时，通过废水采集管，在任何时候，不必打开反应器主体，都可以采集每一个反应器主体内的废水进行实验，既操作方便，又实现得到的实验数据更加准确。
作为优选，所述电源插头的正极接线与所有的所述正极片电连接，电源插头的负极接线与所有的所述负极片电连接。该结构使得反应器主体均与电源插头并联，任意一个反应器主体的电路故障都不会影响其他反应器主体的工作，提高该平板式光生物反应器的稳定性。
作为优选，所述反应器主体的数量为1-8个。一定数量的反应器主体，在保证具有多组实验数据对比的条件下，使得该平板式光生物反应器的高度不会太高，具有方便组装和操作的特点。
由于采取上述的技术方案，本实用新型提供的一种用于微藻处理废水的平板式光生物反应器具有这样的有益效果：通过支架、光源和反应器主体等结构的结合创新，提供一种结构简单稳定，组装和操作方便，微藻处理废水的效率高，实验的对比性强，实验数据准确性高的用于微藻处理废水的平板式光生物反应器。
