申请日2015.05.08
公开(公告)日2015.09.23
IPC分类号C02F1/24
摘要
本实用新型提出一种改进型污水处理池，污泥回收池处于污泥槽的下游;污泥槽沿气浮池污泥下落的边缘设置;污泥槽配设有污泥冲洗装置。如此，在实际作业过程中，将气浮池中漂浮的污泥分离至污泥槽所在的边缘后，使污泥落入污泥槽中，开启污泥冲洗装置对污泥槽进行喷水冲洗污泥，将干燥滞留在污泥槽中的污泥冲刷掉并稀释后，夹带污泥的水会流入污泥回收池中，达到污泥高效进入污泥回收池的目的，克服传统污水处理池的污泥需人工操作才能进入污泥回收池的费时费力，效率低下且安全性差等缺陷。因而，本实用新型可将污泥高效送入污泥回收池中，降低了工作人员的工作量，保证了工作人员的人身安全，并显著提高了污水处理的效率，实用性强。
权利要求书
1.一种改进型污水处理池，其特征在于：包括气浮池，污泥回收池， 以及处于气浮池和污泥回收池之间直接接收气浮池分离出的污泥的污泥 槽;所述污泥回收池处于所述污泥槽的下游;所述污泥槽沿所述气浮池污 泥下落的边缘设置;所述污泥槽配设有污泥冲洗装置。
2.根据权利要求1所述的一种改进型污水处理池，其特征在于：上述 污泥冲洗装置为沿上述污泥槽长度方向延伸，并处于污泥槽上方的水管， 所述水管布设有朝向所述污泥槽喷水的喷水口。
3.根据权利要求2所述的一种改进型污水处理池，其特征在于：上述 水管通过固定架固定于上述污泥槽的上方。
说明书
一种改进型污水处理池
技术领域
本实用新型涉及污水处理池领域，具体涉及一种改进型污水处理池。
背景技术
污水处理池大致包括气浮池，污泥回收池，以及处于气浮池和污泥回 收池之间直接接收气浮池分离出的污泥的污泥槽。在实际作业过程中，将 气浮池中漂浮的污泥分离至污泥槽所在的边缘后，使污泥落入污泥槽中， 但是由于污泥较干燥，很容易滞留并沉积在污泥槽中，需要人一点点工刮 动才能使滞留的污泥进入污泥回收池中，费时费力，效率低下，而且工作 人员处理污泥很容易出现掉入气浮池等处的危险，安全性差。
鉴于此，本案发明人对上述问题进行深入研究，遂有本案产生。
实用新型内容
本实用新型的目的在于提供一种可将污泥高效送入污泥回收池中，降 低了工作人员的工作量，保证了工作人员的人身安全，并显著提高了污水 处理的效率，实用性强的改进型污水处理池。
为了达到上述目的，本实用新型采用这样的技术方案：

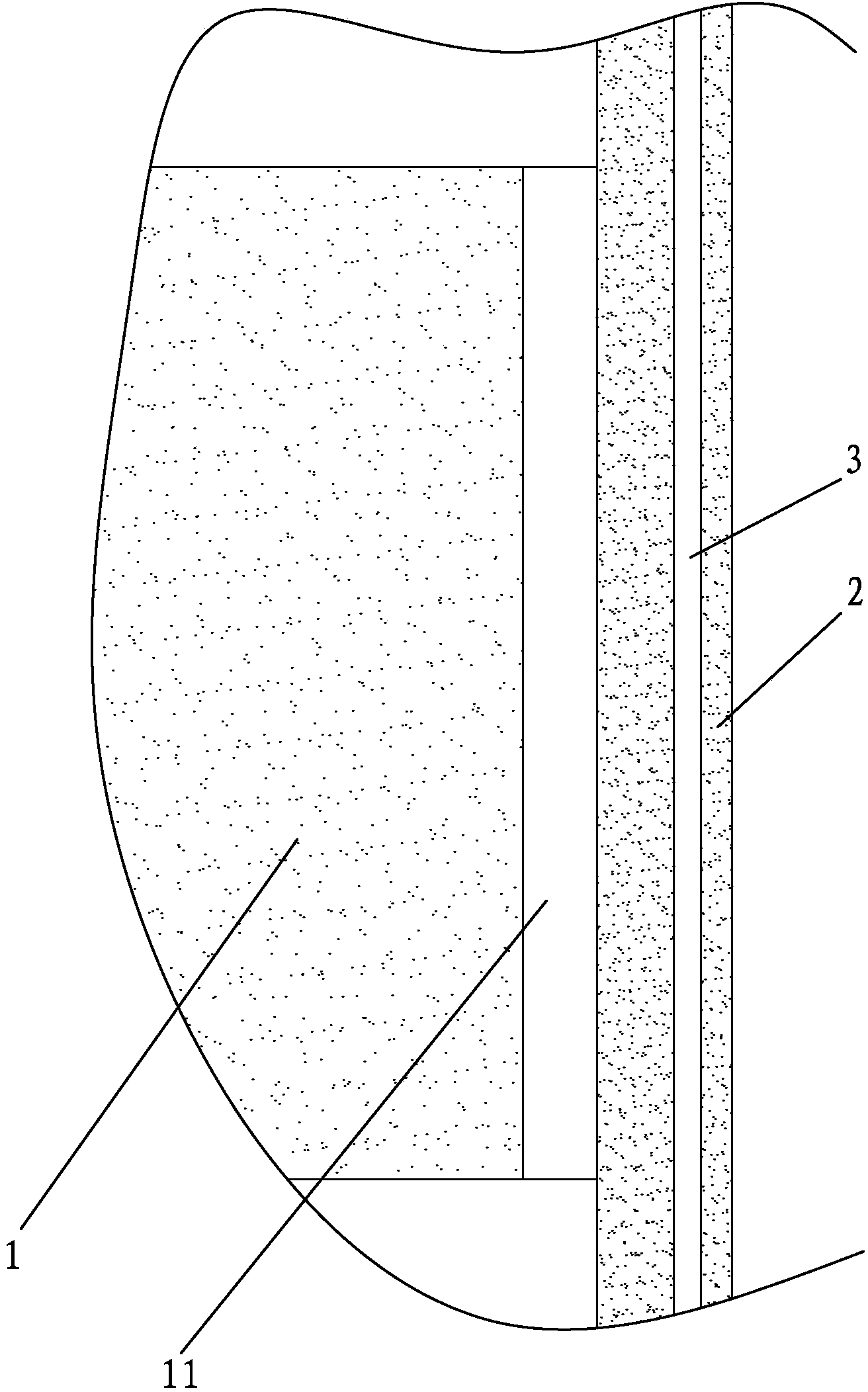

一种改进型污水处理池，包括气浮池，污泥回收池，以及处于气浮池 和污泥回收池之间直接接收气浮池分离出的污泥的污泥槽;所述污泥回收 池处于所述污泥槽的下游;所述污泥槽沿所述气浮池污泥下落的边缘设置; 所述污泥槽配设有污泥冲洗装置。
上述污泥冲洗装置为沿上述污泥槽长度方向延伸，并处于污泥槽上方 的水管，所述水管布设有朝向所述污泥槽喷水的喷水口。
上述水管通过固定架固定于上述污泥槽的上方。
采用上述技术方案后，本实用新型的改进型污水处理池，突破传统污 水处理池的构造形式，在实际作业过程中，将气浮池中漂浮的污泥分离至 污泥槽所在的边缘后，使污泥落入污泥槽中，开启污泥冲洗装置对污泥槽 进行喷水冲洗污泥，将干燥滞留在污泥槽中的污泥冲刷掉并稀释后，夹带 污泥的水会流入污泥回收池中，达到污泥高效进入污泥回收池的目的，克 服传统污水处理池的污泥需人工操作才能进入污泥回收池的费时费力，效 率低下且安全性差等缺陷。与现有技术相比，本实用新型的改进型污水处 理池，其可将污泥高效送入污泥回收池中，降低了工作人员的工作量，保 证了工作人员的人身安全，并显著提高了污水处理的效率，实用性强。
