申请日2015.04.11
公开(公告)日2015.07.29
IPC分类号E03D9/16
摘要
本实用新型提供了自动污水增压器，包括：活塞、电磁阀一、电磁阀二、电磁阀三、止回阀、便池冲洗管、污水进口管、干净水出口管、干净水进口管、红外线感应器、触头、绕有铁芯的线圈和接线柱。本实用新型提供了一种自动污水增压器，设计合理，结构简单、具有操作简单、实用性强等优点，与现有污水回收利用装置相比，在技术原理和施工方法上明显提高污水利用率，且加工安装方便，安全使用，具有很高的推广价值，本装置市场潜力大，可以在市场上进行推广。

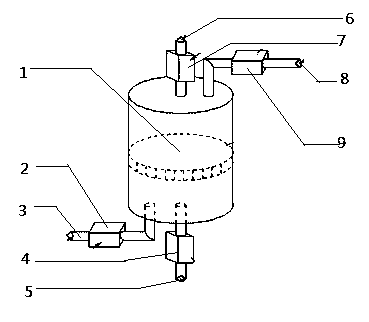

摘要附图
权利要求书
1.自动污水增压器，包括：活塞、电磁阀一、电磁阀二、电磁阀三、止回阀、便池冲洗管、污水进口管、干净水出口管、干净水进口管、红外线感应器、触头、绕有铁芯的线圈和接线柱，其特征在于：自动污水增压器利用自来水厂干净水的水头向回收的污水增压，提高污水的水头，从而提高污水利用率，本装置的主要结构包括圆柱形的增压桶(桶内含有可移动活塞)、三个电磁阀和一个止回阀以及新型红外线感应控制器;自动污水增压器的圆柱形增压桶内部有活塞,增压桶有四个接口与其他构件相连接时均采用螺纹连接，电磁阀一和干净水出口管相连，电磁阀二和干净水进口管相连，电磁阀三和便池冲洗管相连，止回阀和污水进口管相连;手动开关为利用电磁原理和杠杆原理组装成的简易电磁继电器开关，由绕有铁芯的线圈和触头组成，杠杆一端为触头，一端为弹簧;手动开关与电磁阀三、电磁阀二串联，控制这两个电磁阀的工作状态;红外感应器与电磁阀一串联，根据人的活动自动控制该电磁阀一的工作状态;手动开关和红外感应器控制的电路并联;接线柱与绕有铁芯的线圈相连。
2.根据权利要求1所述的自动污水增压器，其特征是：圆柱形增压桶内部有活塞。
3.根据权利要求1所述的自动污水增压器，其特征是：增压桶有四个接口与其他构件相连接时均采用螺纹连接。
4.根据权利要求1所述的自动污水增压器，其特征是：电磁阀一和干净水出口管相连，电磁阀二和干净水进口管相连，电磁阀三和便池冲洗管相连。
5.根据权利要求1所述的自动污水增压器，其特征是：止回阀和污水进口管相连。
说明书
自动污水增压器
技术领域
本实用新型涉及一种自动污水增压器，属于机械设计应用领域。
背景技术
随着生活水平的不断提高，人们的生活用水量也在不断增长，其中以家庭为单位的废水排放占相当大的比重。目前，我国很多地方都严重缺水，节约用水和对水的二次回收再利用就显得尤为重要。对于洗漱间的卫生洁具而言，用水问题几乎所占了家庭用水总量的四分之三，所占的比例绝不可小觑，所以有必要再研究卫生洁具的节水改造问题。在生活用水过程中，用于冲洗便池的大量干净水占有很大比例，此外，便池的冲洗完全可以用其他生活用水来代替。但目前人们提出的方案，因回收的污水水头较低，冲洗便池的效率低下，仍然需要大量的干净水冲洗便池.
为此，本实用新型提出一种自动污水增压器，通过来自自来水厂的水头给回收的污水加压，提高污水冲洗便池的效率，从而到达节约水资源的目的。
发明内容
本实用新型的目的是提供一种自动污水增压器。
本实用新型解决其技术问题所采用的技术方案是：自动污水增压器包括：活塞、电磁阀一、电磁阀二、电磁阀三、止回阀、便池冲洗管、污水进口管、干净水出口管、干净水进口管、红外线感应器、触头、绕有铁芯的线圈和接线柱，其特征在于：自动污水增压器利用自来水厂干净水的水头向回收的污水增压，提高污水的水头，从而提高污水利用率，本装置的主要结构包括圆柱形的增压桶(桶内含有可移动活塞)、三个电磁阀和一个止回阀以及新型红外线感应控制器;自动污水增压器的圆柱形增压桶内部有活塞,增压桶有四个接口与其他构件相连接时均采用螺纹连接，电磁阀一和干净水出口管相连，电磁阀二和干净水进口管相连，电磁阀三和便池冲洗管相连，止回阀和污水进口管相连;手动开关为利用电磁原理和杠杆原理组装成的简易电磁继电器开关，由绕有铁芯的线圈和触头组成，杠杆一端为触头，一端为弹簧;手动开关与电磁阀三、电磁阀二串联，控制这两个电磁阀的工作状态;红外感应器与电磁阀一串联，根据人的活动自动控制该电磁阀一的工作状态;手动开关和红外感应器控制的电路并联;接线柱与绕有铁芯的线圈相连。
圆柱形增压桶内部有活塞;增压桶有四个接口与其他构件相连接时均采用螺纹连接;电磁阀一和干净水出口管相连;电磁阀二和干净水进口管相连;电磁阀三和便池冲洗管相连;止回阀和污水进口管相连。
本实用新型的有益效果是：设计自动增压装置与现有污水回收利用装置相比，在技术原理和施工方法上具有提高污水利用率的特点，且加工安装方便，安全使用，具有很高的推广价值。
