申请日2015.05.08
公开(公告)日2015.09.23
IPC分类号C02F3/00; C02F1/00
摘要
本实用新型提出一种新型污水处理回收管，还包括与所述回收管主体连通的排污支管，所述排污支管处于所述开关的上游;所述排污支管具有对应污水池的排污出水口，所述排污出水口配设有排污开关。如此，本实用新型在实际污水处理作业过程中，回收管主体将处理后的清水排入清水池或生化池，当回收管主体出现因设备维修等情况致使清水被污染后，可关闭回收管主体的开关，将排污开关打开，先将已被污染的水由排污支管经排污出水口排出，待被污染的水排净后，再打开开关，使清水由回收管主体的出水口排入清水池或生化池。因而，其可有效避免被污染的水污染清水池或生化池等，确保处理后的回收水质量，实用性强。
权利要求书
1.一种新型污水处理回收管，包括回收管主体，所述回收管主体具有 出水口，所述出水口配设有开关;其特征在于：还包括与所述回收管主体 连通的排污支管，所述排污支管处于所述开关的上游;所述排污支管具有 对应污水池的排污出水口，所述排污出水口配设有排污开关。
2.根据权利要求1所述的一种新型污水处理回收管，其特征在于：上 述回收管主体包括相连通的第一回收管和第二回收管;所述第一回收管具 有与第一清水池对应的第一出水口，所述第一出水口配设有第一开关;所 述第二回收管具有与第二清水池对应的第二出水口，所述第二出水口配设 有第二开关;上述排污支管与所述第一回收管或第二回收管直接连通，且 所述排污支管的高度低于所述第一回收管和第二回收管的高度。
说明书
一种新型污水处理回收管
技术领域
本实用新型涉及纺织行业的污水处理领域，具体涉及一种新型污水处 理回收管。
背景技术
在纺织行业中，需要的工业污水进行处理，然后才能进行循环利用。 污水处理中包括污水池、清水池和生化池等，其中清水池和生化池中是已 经经过处理的水。在污水处理后需通过污水处理回收管将清水排到清水池 或生化池中。污水处理回收管具有出水口，出水口配设有开关。但是在实 际作业过程中，当对污水处理回收管及其上游的设备等进行维修后，会造 成处理后的清水出现浑浊等被污染的情况，这样被污染的水会直接排入到 清水池或生化池中，导致清水池或生化池收到污染，给污水处理的工作人 员带来诸多麻烦，严重影响了处理后的回收水的质量。
鉴于此，本案发明人对上述问题进行深入研究，遂有本案产生。
实用新型内容
本实用新型的目的在于提供一种可有效避免被污染的水污染清水池或 生化池等，确保处理后的回收水质量，实用性强的新型污水处理回收管。
为了达到上述目的，本实用新型采用这样的技术方案：
一种新型污水处理回收管，包括回收管主体，所述回收管主体具有出 水口，所述出水口配设有开关;还包括与所述回收管主体连通的排污支管， 所述排污支管处于所述开关的上游;所述排污支管具有对应污水池的排污 出水口，所述排污出水口配设有排污开关。

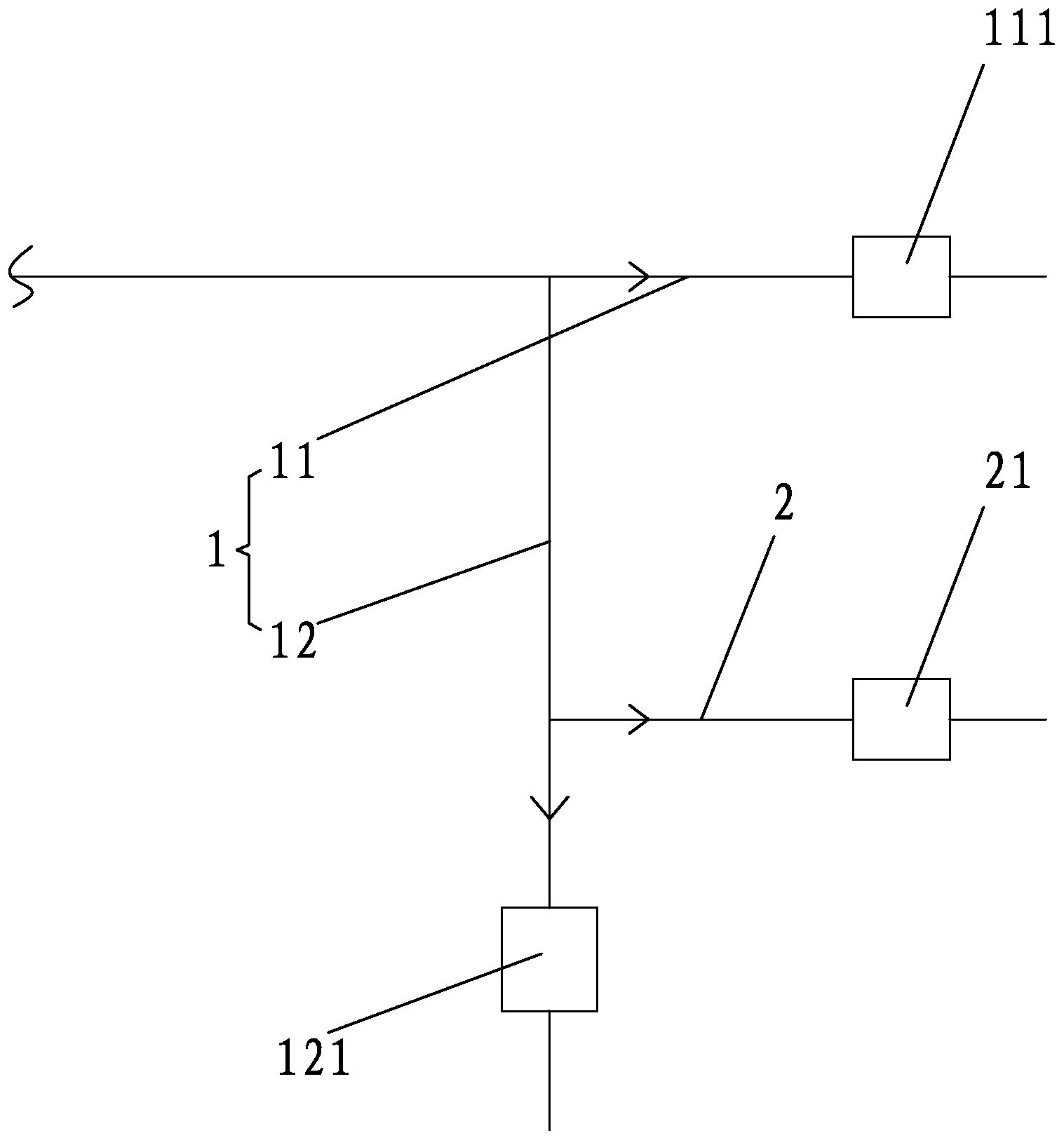

上述回收管主体包括相连通的第一回收管和第二回收管;所述第一回 收管具有与第一清水池对应的第一出水口，所述第一出水口配设有第一开 关;所述第二回收管具有与第二清水池对应的第二出水口，所述第二出水 口配设有第二开关;上述排污支管与所述第一回收管或第二回收管直接连 通，且所述排污支管的高度低于所述第一回收管和第二回收管的高度。
采用上述技术方案后，本实用新型的新型污水处理回收管，突破传统 污水处理回收管的构造形式，在实际污水处理作业过程中，回收管主体将 处理后的清水排入清水池或生化池，当回收管主体出现因设备维修等情况 致使清水被污染后，可关闭回收管主体的开关，将排污开关打开，先将已 被污染的水由排污支管经排污出水口排出，待被污染的水排净后，再打开 开关，使清水由回收管主体的出水口排入清水池或生化池，克服传统污水 处理回收管因设备维修等情况导致清水被污染后直接排到清水池或生化池 中导致清水池或生化池被污染的缺陷。与现有技术相比，本实用新型的新 型污水处理回收管，其可有效避免被污染的水污染清水池或生化池等，确 保处理后的回收水质量，实用性强。
