申请日2015.04.28
公开(公告)日2015.07.15
IPC分类号C02F3/30; C02F9/14
摘要
本发明公开一种乡镇污水处理系统，包括调节池、细格栅沉砂池、污水处理池和消毒池，所述的污水处理池中心设置有隔离区，隔离区上部为厌氧区，下部为缺氧区，隔离区内的底部设置有导流混合器出口和混合液提升装置，隔离区顶部盖有活动盖板，隔离区的外部与污水处理池所形成的环状空间为好氧区，好氧区底部与单独隔离区连通，污水通过导流混合器和混合液提升装置进入缺氧区，并且与好氧区回流的混合液进行完全混合，厌氧区四周设置有取水设备，推流供氧器安装在好氧区内;污水处理池的外部设置有一圈三相分离区。本发明具有占地面积小、节能、便于操作、安装维护管理简单的特点，该系统运行几乎不产生臭气，不需要配备除臭设施。
权利要求书
1.一种乡镇污水处理系统，包括调节池、细格栅沉砂池、污水处理池和消毒池，调节池与细格栅沉砂池连接，细格栅沉砂池与污水处理池连接，污水处理池与消毒池连接，其特征在于，所述的污水处理池中心设置有隔离区，隔离区上部为厌氧区，下部为缺氧区，隔离区内的底部设置有导流混合器出口和混合液提升装置，导流混合器出口和混合液提升装置连接，隔离区顶部盖有活动盖板，隔离区的外部与污水处理池所形成的环状空间为好氧区，好氧区底部与单独隔离区连通，进水口与导流混合器连接，污水通过导流混合器和混合液提升装置进入缺氧区，并且与好氧区回流的混合液进行完全混合，厌氧区四周设置有取水设备，取水设备与溶氧系统连接，溶氧系统与推流供氧器连接，推流供氧器安装在好氧区内;污水处理池的外部设置有一圈三相分离区，三相分离区从上到下依次设置有溢流堰、集水槽、三相分离器，集水槽与溢流堰连接，三相分离器上端与集水槽连接，所述的三相分离器的下端安装有空气挡板，空气挡板与三相分离器之间设置有气体溢出缝条，气体溢出缝条与好氧区连接，三相分离器与好氧区连接，好氧区的水位高于三相分离区，清水自上部的溢流堰排出;三相分离区的底部为污泥槽，污泥槽与排泥短管连接，污泥重力下坠或落入污泥槽，从而到达水、污泥、空气分离。
2.根据权利要求1所述的一种乡镇污水处理系统，其特征在于：所述的缺氧区和缺氧区放置有柔性塑料组合填料，该柔性塑料组合填料呈阵列排列，且柔性塑料组合填料上还设有供微生物栖生的醛化维尼仑丝条。
3.根据权利要求1所述的一种乡镇污水处理系统，其特征在于：所述的厌氧区的氧化还原电位Ec：100mv～-100mv。
4.根据权利要求1所述的一种乡镇污水处理系统，其特征在于：所述的缺氧区的溶解氧控制在0～0.5mg/L。
5.根据权利要求1所述的一种乡镇污水处理系统，其特征在于：所述的好氧区的氧化还原电位Ec：300mv～400mv;混合液悬浮固体浓度MLSS:2500～3500mg/L。
6.根据权利要求1所述的一种乡镇污水处理系统，其特征在于：所述的推流供氧器的喷射管出口安装有消能穿孔曝气管。
说明书
一种乡镇污水处理系统
技术领域
本发明涉及污水处理领域，具体涉及一种乡镇污水处理系统。
背景技术
随着人民生活水平的不断提高，可用水越来越少，人们生产和生活产生的污水排放污染问题已越来越严重。目前，我国乡镇大部分的生活污水采用直接排放的方式，没有采取应有的治理措施，加重了对环境的污染。在国家可持续发展的新政策下，环境保护已受到各级政府和全国人民的重视，对污水进行彻底的治理以保护人类赖以生存的环境的重要性越来越大，高效节能、简便操作性强的污水处理装置及污水处理技术与工艺已能为国民经济的发展起到较大的推动作用。建立乡镇污水处理站对改善乡镇河流水塘风景区等水体环境，保障乡村经济发展起着举足轻重的作用。随着经济的发展，生活水平提高，人口和经济增长、粗放型发展模式、无组织大面积排施污染物、污水处理率偏低，以及牺牲环境和资源去追求眼前利益等，均是造成水污染日趋严重的原因。大量未经充分处理的污水被用于灌溉，已经使农田受到污染。据农业部在占国土面积85%的流域内，通过372个代表性区域取样调查，发现全国粮食总量的1/10不符合卫生标准。污水灌溉还造成粮食产量低，污染加大，营养成分下降。长期的污染水灌溉使病原体、致突变、致癌物质通过粮食、蔬菜、水果等食物迁移到人体内，严重危害了人体健康。水污染还对养殖业造成极大的危害，水源污染使原有的水处理工艺受到前所未有的挑战。
由于建立一个污水处理厂需要大量的人力和物力，对于乡镇生活污水的处理成本高，占地面积大，极大的制约了污水处理的发展。
发明内容
基于以上不足之处，本发明公开一种乡镇污水处理系统，对乡镇、小区的生活污水进行处理。

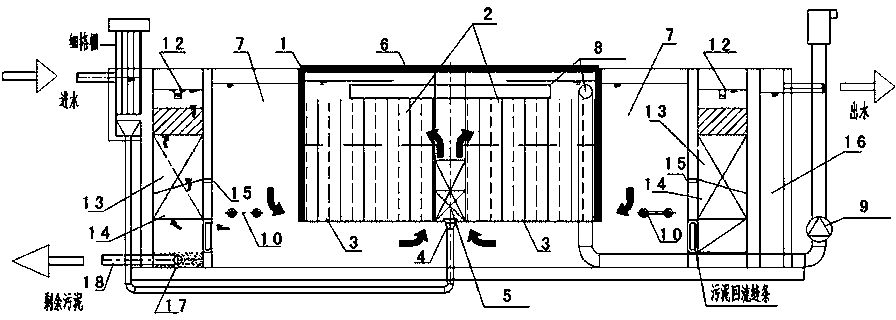

本发明所采用的技术特点如下：一种乡镇污水处理系统，包括调节池、细格栅沉砂池、污水处理池和消毒池，调节池与细格栅沉砂池连接，细格栅沉砂池与污水处理池连接，污水处理池与消毒池连接，其特点是，所述的污水处理池中心设置有隔离区，隔离区上部为厌氧区，下部为缺氧区，隔离区内的底部设置有导流混合器出口和混合液提升装置，导流混合器出口和混合液提升装置连接，隔离区顶部盖有活动盖板，隔离区的外部与污水处理池所形成的环状空间为好氧区，好氧区底部与单独隔离区连通，进水口与导流混合器连接，污水通过导流混合器和混合液提升装置进入缺氧区，并且与好氧区回流的混合液进行完全混合，厌氧区四周设置有取水设备，取水设备与溶氧系统连接，溶氧系统与推流供氧器连接，推流供氧器安装在好氧区内;污水处理池的外部设置有一圈三相分离区，三相分离区从上到下依次设置有溢流堰、集水槽、三相分离器，集水槽与溢流堰连接，三相分离器上端与集水槽连接，所述的三相分离器的下端安装有空气挡板，空气挡板与三相分离器之间设置有气体溢出缝条，气体溢出缝条与好氧区连接，三相分离器与好氧区连接，好氧区的水位高于三相分离区，清水自上部的溢流堰排出;三相分离区的底部为污泥槽，污泥槽与排泥短管连接，污泥重力下坠或落入污泥槽，从而到达水、污泥、空气分离。
本发明还具有如下技术特征：
1、所述的缺氧区和缺氧区放置有柔性塑料组合填料，该柔性塑料组合填料呈阵列排列，且柔性塑料组合填料上还设有供微生物栖生的醛化维尼仑丝条。
2、所述的厌氧区的氧化还原电位Ec：100mv～-100mv。
3、所述的缺氧区的溶解氧控制在0～0.5mg/L。
4、所述的好氧区的氧化还原电位Ec：300mv～400mv;混合液悬浮固体浓度MLSS:2500～3500mg/L。
5、所述的推流供氧器的喷射管出口安装有消能穿孔曝气管。
本发明具有占地面积小、节能、便于操作、安装维护管理简单的特点，该系统运行几乎不产生臭气，不需要配备除臭设施。
