申请日2015.04.28
公开(公告)日2015.07.15
IPC分类号C02F9/04
摘要
一种集装箱式应急水处理设备设有第一压力变送器，并连接进水阀、压力表，所述超滤膜组件的出水口与产水口连接，并且连接之间设有第二压力变送器，所述滤膜群组的出水口设有浊度仪，所述浊度仪与产水阀、产水口、产水排放阀、排水口串联连接。在超滤膜组件进出水口前、后设有压力变送器，当运行压力大于或等于1.6bar时，压力变送器即时通知系统停机检测，并且保护超滤膜组件避免损坏，同时提示系统进行在线气洗。设有浊度仪，不仅能及时、有效检测产水质量，并且能迅速通知水处理设备系统关闭产水阀，阻止超过系统设定浊度的水流出产水口，同时打开产水排放阀，将不及格的水经排水口排放至外界。达到迅速有效的检测，保证产水浊度标准小于或等于0.1NTU。
权利要求书

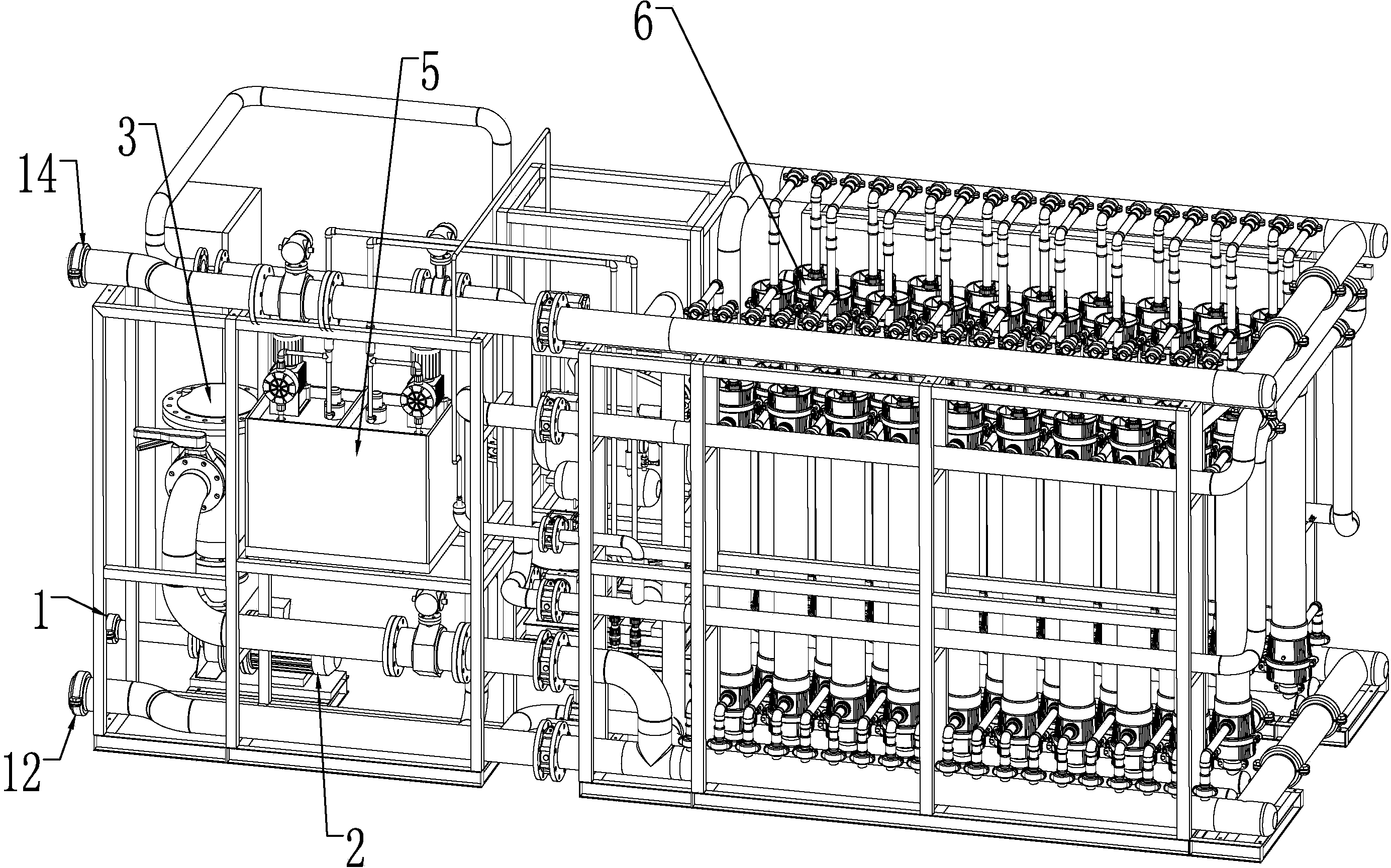

1.一种集装箱式应急水处理设备，包括箱体，其特征在于：所述箱体内设有进水口(1)、进水泵(2)、自清洗过滤器(3)、进水阀(4)、加药装置(5)、超滤膜组件(6)、鼓风机(7)、空气压缩机(8)、储气罐(9)、浓水阀(10)、产水排放阀(11)、排水口(12)、产水阀(13)、产水口(14)、下排阀(15)，所述进水口(1)、进水泵(2)、自清洗过滤器(3)、进水阀(4)、超滤膜组件(6)的进水口串联连接，所述超滤膜组件(6)竖直排列，并且分布在箱体内两侧，中间留有过道，所述自清洗过滤器(3)与超滤膜组件(6)的进水口连接之间设有加药装置(5)，所述自清洗过滤器(3)与超滤膜组件(6)的进水口串联之间设有第一压力变送器(16)，所述第一压力变送器(16)并连接进水阀(4)、压力表(17)，所述超滤膜组件(6)的出水口与产水口(14)连接，并且连接之间设有第二压力变送器(18)，所述超滤膜组件(6)的出水口并联连接，所述滤膜群组(6)的出水口设有浊度仪(19)，所述浊度仪(19)与产水阀(13)、产水口(14)、产水排放阀(11)、排水口(12)串联连接。
2.根据权利要求1所述一种集装箱式应急水处理设备，其特征在于：所述超滤膜组件(6)的浓水出水口与排水口(12)连接，所述排水口(12)与外界连接，所述排水口(12)与产水口(14)相互贯通，并且之间设有产水排放阀(11)，所述超滤膜组件(6)的进水口与超滤膜组件(6)的浓水排水口之间设有管道相连，并设有下排阀(15)，所述超滤膜组件(5)的进气口连接有鼓风机(7)，所述超滤膜组件(6)的浓水出水口与浓水阀(10)、排水口(12)串联连接。
3.根据权利要求1所述一种集装箱式应急水处理设备，其特征在于：所述超滤膜组件(6)的进气口与鼓风机(7)连接，所述超滤膜组件(6)由不少于两支超滤膜管并联构成。
4.一种应急水处理工艺，其特征在于：水源通过所述进水泵(12)、自清洗过滤器(3)进入超滤膜组件(6)，所述超滤膜组件(6)采用超滤膜作为过滤介质。
5.根据权利要求4所述一种应急水处理工艺，其特征在于：所述超滤膜孔径大小对水的筛分，所述超滤膜表面的微孔允许水及其分子小的物质通过，并且经产水阀(13)流出产水口(14)，所述超滤膜表面的微孔阻隔大于膜表面孔径的物质，并且经浓水阀(10)流出排水口(12)。
说明书
一种集装箱式应急水处理设备及其处理工艺
技术领域
本发明涉及一种集装箱式应急水处理设备及其处理工艺。
背景技术
为应对各种自然灾害的抢险救灾或军事驻守或各种大型工业作业等，需要迅速建造饮用水厂是非常困难，建造成本费用大，地理环境不允许等因素，在短时间内难以实现。而且水厂通过对水进行沉淀、消毒、过滤等工艺流程，过程缓慢，不利于救灾抢险和各类军事等大型作业用水。
在短时间内获得大量饮用水，一般水处理设备都会加大压力产水，但内部由于未在超滤膜组件前、后设有压力变送器，使得超滤膜组件会因压力过大，而造成损坏，影响产水质量，直接影响该类大型作业用水。
由于集装箱式应急水处理设备的产水量受很多因素影响，包括进水水质、运行压力、温度以及对设备的操作和维护。而一般的水处理设备难以为产水水质确保符合饮用安全，缺少对产出的水质进行浊度检测，并造成对产水口和后续连接的管道组成污染，影响饮用安全。
发明内容
为了克服现有技术的不足，本发明提供一种集装箱式应急水处理设备。
本发明决其技术问题所采用的技术方案是：一种集装箱式应急水处理设备，包括箱体，其特征在于：所述箱体内设有进水口、进水泵、自清洗过滤器、进水阀、加药装置、超滤膜组件、鼓风机、空气压缩机、储气罐、浓水阀、产水排放阀、排水口、产水阀、产水口、下排阀，所述进水口、进水泵、自清洗过滤器、进水阀、超滤膜组件的进水口串联连接，所述超滤膜组件竖直排列，并且分布在箱体内两侧，中间留有过道，所述自清洗过滤器与超滤膜组件的进水口连接之间设有加药装置，所述自清洗过滤器与超滤膜组件的进水口串联之间设有第一压力变送器，所述第一压力变送器并连接进水阀、压力表，所述超滤膜组件的出水口与产水口连接，并且连接之间设有第二压力变送器，所述超滤膜组件的出水口并联连接，所述滤膜群组的出水口设有浊度仪，所述浊度仪与产水阀、产水口、产水排放阀、排水口串联连接。
其中：所述超滤膜组件的浓水出水口与排水口连接，所述排水口与外界连接，所述排水口与产水口相互贯通，并且之间设有产水排放阀，所述超滤膜组件的进水口与超滤膜组件的浓水排水口之间设有管道相连，并设有下排阀，所述超滤膜组件的进气口连接有鼓风机，所述超滤膜组件的浓水出水口与浓水阀、排水口串联连接。
其中：所述超滤膜组件的进气口与鼓风机连接，所述超滤膜组件由不少于两支超滤膜管并联构成。
一种应急水处理工艺，其特征在于：水源通过所述进水泵、自清洗过滤器进入超滤膜组件，所述超滤膜组件采用超滤膜作为过滤介质。
其中：所述超滤膜孔径大小对水的筛分，所述超滤膜表面的微孔允许水及其分子小的物质通过，并且经产水阀流出产水口，所述超滤膜表面的微孔阻隔大于膜表面孔径的物质，并且经浓水阀流出排水口。
本发明的有益效果是：在自然灾害救灾抢险、军事驻扎、各种大型作业等环境内，使用本集装箱式应急水处理设备可在短时间内生产大量可饮用水。在超滤膜组件进出水口前、后设有压力变送器，当运行压力大于或等于1.6bar时，压力变送器即时通知系统停机检测，并且保护超滤膜组件，避免损坏，同时提示系统进行在线气洗。
在集装箱式应急水处理设备中设有浊度仪，不仅能及时、有效检测产水质量，并且能迅速通知水处理设备系统关闭产水阀，阻止超过系统设定浊度的水流出产水口，同时打开产水排放阀，将不及格的水经排水口排放至外界。达到迅速有效的检测，保证产水浊度标准小于或等于0.1NTU。
