申请日2015.10.22
公开(公告)日2016.03.23
IPC分类号C02F3/12
摘要
一种旋转式滗水器，所述滗水器安装在污水池内部，包括驱动电机、集水支管、滗水堰槽、连动杆、推动滑轮、转动轴、集水总管、传动装置、浮动转轴、浮筒和滑动轨道，所述滑动轨道安装于池壁上方，所述滗水堰槽通过浮动转轴与四个所述集水支管连通，每个集水支管之间通过固定连接杆固定连接，所述集水支管与集水总管连通，所述集水总管通过两个所述转动轴固定在池底，所述集水总管两端通过连接法兰分别与排水管嵌套式连接并与排水管连通，所述排水管外壁设有密封胶圈，所述排水管穿过池壁与外界连通。本实用新型通过分段分区域滗水，每个区域进行轮流依次滗水，避免了跑泥现象，有利于保证出水质量，提高了SBR工艺污水处理效率。

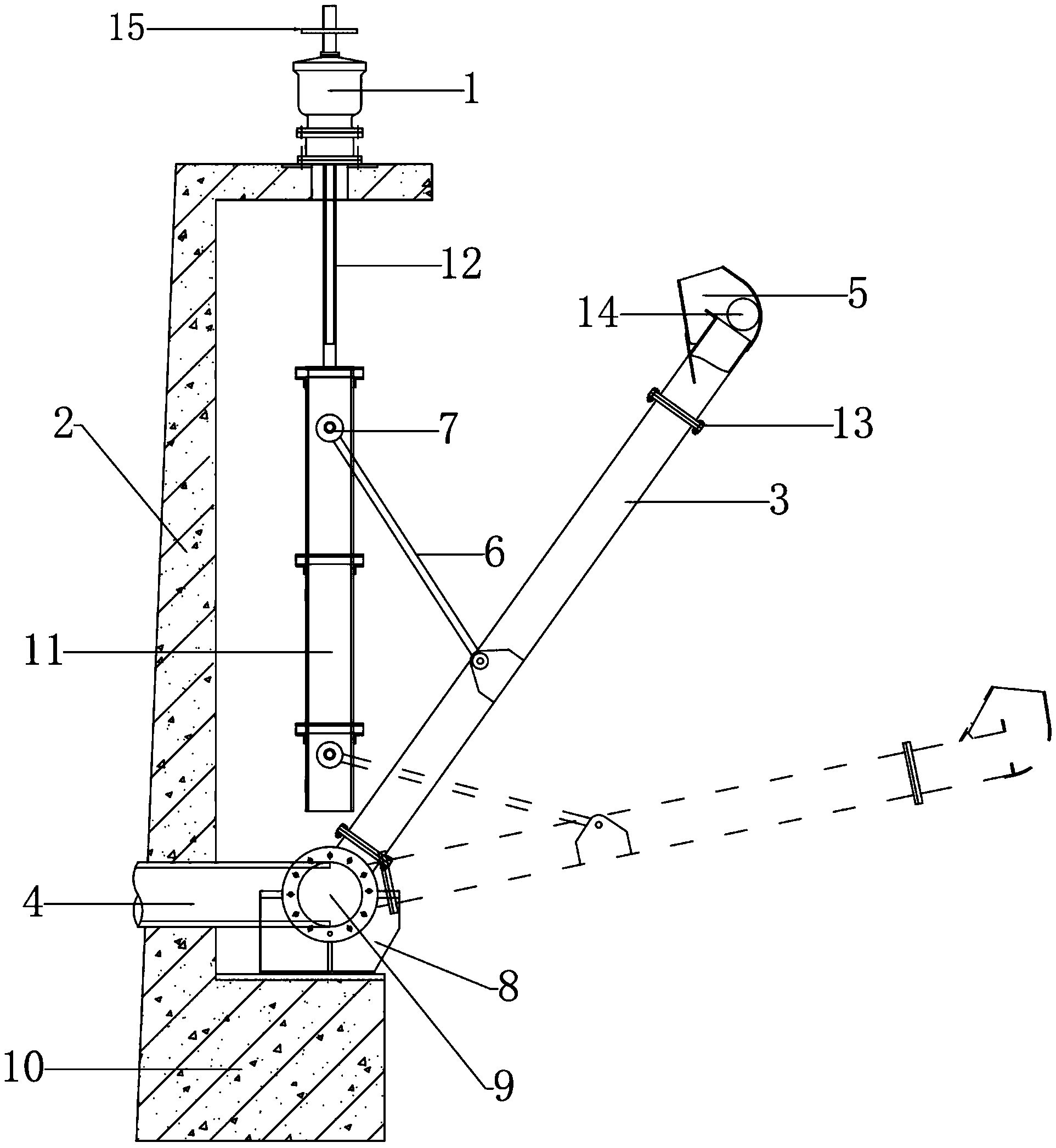

摘要附图
权利要求书
1.一种旋转式滗水器，所述滗水器安装在污水池内部，其特征在于：包括驱动电机(1)、集水支管(3)、滗水堰槽(5)、连动杆(6)、推动滑轮(7)、转动轴(8)、集水总管(9)、传动装置(12)、浮动转轴(13)、浮筒(14)和滑动轨道(15)，所述滑动轨道(15)安装于池壁(2)上方，所述滗水堰槽(5)上部设有浮筒(14)，所述滗水堰槽(5)通过浮动转轴(13)与四个所述集水支管(3)连通，每个集水支管(3)之间通过固定连接杆(17)固定连接，所述集水支管(3)与集水总管(9)连通，所述集水总管(9)通过两个所述转动轴(8)固定在池底，所述集水总管(9)两端通过连接法兰(16)分别与排水管(4)嵌套式连接并与排水管(4)连通，所述排水管(4)外壁设有密封胶圈(18)，所述排水管(4)穿过池壁(2)与外界连通，所述旋转式滗水器还设有控制器，所述驱动电机(1)与控制器连接，所述驱动电机(1)与滑动轨道(15)配合安装，所述传动装置(12)位于驱动电机(1)下方，所述传动装置(12)下方设有推动滑轮轨道(11)，所述传动装置(12)与推动滑轮(7)连接，所述连动杆(6)一端与推动滑轮(7)活动连接，一端与固定连接杆(17)活动连接。
2.根据权利要求1所述的旋转式滗水器，其特征在于：所述排水管(4)的管径小于集水总管(9)的管径。
3.根据权利要求1所述的旋转式滗水器，其特征在于：所述传动装置(12)为螺旋式升降杆。
4.根据权利要求1所述的旋转式滗水器，其特征在于：所述滑动轨道(15)和集水总管(9)上分别设有位移传感器，所述位移传感器与控制器连接。
5.根据权利要求1所述的旋转式滗水器，其特征在于：所述旋转式滗水器还设有污泥界面仪，所述污泥界面仪的浸没式传感器安装在污水池底部，所述浸没式传感器与控制器连接。
6.根据权利要求1所述的旋转式滗水器，其特征在于：所述集水总管(9)两端设有防脱离装置，在排水管外侧焊有防脱环，同时，在集水总管内侧焊有止退环。
说明书
一种旋转式滗水器
技术领域
本实用新型属于污水处理领域，涉及一种污水处理设备，特别地涉及一种可滑动的旋转式滗水器。
背景技术
随着经济的发展，世界城市人口迅速增长，近几年来，目前城市生活污水已是中国城市水的主要污染源，做好城市生活污水处理是当前和今后城市节水和城市水环境保护工作的重中之重。城市生活污水处理主要有三大方法，物理法、化学法和生物法，物理法通常用于污水预处理和最终处置，例如沉砂、污泥浓缩等等;化学法通过投加药剂来实现，一般会产生副产物并且投资能耗大，因此，生物法在城市生活污水中运用最广泛。在生物法中，序批式活性污泥法备受青睐，全称为序列间歇式活性污泥法(SequencingBatchReactorActivatedSludgeProcess)，简称SBR工艺。
滗水器是SBR工艺中最关键的设备，是定期排除澄清水的设备，适用于SBR工艺的CASS、CAST、ICEAS、DAT-IAT法等工艺流程。一般来讲，滗水器分为虹吸式滗水器、旋转式滗水器、自浮式滗水器、机械式滗水器，其中，旋转式滗水器运用最为广泛，工作时，由驱动装置驱动推杆，使滗水器以一定速度渐渐下降至水面，使堰口浸入水面下，上清液从堰口流入，经集水支管汇集至总管后排出，停止时同样由推杆将滗水器提起，使堰口抬离水面以上，从而完成一个滗水的过程。
但是，滗水器一般固定安装，工作时只能对固定区域进行滗水，在堰槽下降的过程中，越来越接近该区域池底污泥，因为水流引起污泥界面表面张力增大，使该区域水质逐渐变浑，造成跑泥现象出现，大量泥沙随着清水从滗水器堰槽流出，影响滗水质量，造成出水质量下降或管道的堵塞，会对下一道污水处理工序带来压力，影响整个SBR工艺的污水处理效率。
实用新型内容
本实用新型的目的在于克服现有技术的不足，提供一种通过整体滑动，实现分段分区域进行滗水，避免跑泥，提高SBR工艺污水处理效率的旋转式滗水器。
本实用新型解决其技术问题是采取以下技术方案实现的：
一种旋转式滗水器，所述滗水器安装在污水池内部，包括驱动电机、集水支管、滗水堰槽、连动杆、推动滑轮、转动轴、集水总管、传动装置、浮动转轴、浮筒和滑动轨道，所述滑动轨道安装于池壁上方，所述滗水堰槽上部设有浮筒，所述滗水堰槽通过浮动转轴与四个所述集水支管连通，每个集水支管之间通过固定连接杆固定连接，所述集水支管与集水总管 连通，所述集水总管通过两个所述转动轴固定在池底，所述集水总管两端通过连接法兰分别与排水管嵌套式连接并与排水管连通，所述排水管外壁设有密封胶圈，所述排水管穿过池壁与外界连通，所述旋转式滗水器还设有控制器，所述驱动电机与控制器连接，所述驱动电机与滑动轨道配合安装，所述传动装置位于驱动电机下方，所述传动装置下方设有推动滑轮轨道，所述传动装置与推动滑轮连接，所述连动杆一端与推动滑轮活动连接，一端与固定连接杆活动连接。
进一步的，所述排水管的管径小于集水总管的管径。
进一步的，所述传动装置为螺旋式升降杆。
进一步的，所述滑动轨道和集水总管上分别设有位移传感器，所述位移传感器与控制器连接。
进一步的，所述旋转式滗水器还设有污泥界面仪，所述污泥界面仪的浸没式传感器安装在污水池底部，所述浸没式传感器与控制器连接。
进一步的，所述集水总管两端设有防脱离装置，在排水管外侧焊有防脱环，同时，在集水总管内侧焊有止退环。
本实用新型的有益效果是：
本实用新型设有滑动轨道，当滗水器在当前污水池区域内完成滗水工作后，所述驱动电机和传动装置通过滑动轨道带动滗水器滑动到污水池下一区域，位移传感器实时探测滑动位移，同时，排水管固定安装，集水总管和排水管为嵌套安装，集水总管实现与滑动轨道对应的位移运动，从而实现了滗水器的整体滑动，开始下一分段区域滗水。本实用新型通过分段分区域滗水，每个区域进行轮流依次滗水，避免了跑泥现象，有利于保证出水质量，提高了SBR工艺污水处理效率。
