污泥焚烧废气热能回收系统

发布时间:2018-4-17 17:42:18  中国污水处理工程网

  申请日2015.04.28

  公开(公告)日2015.09.02

  IPC分类号F28D7/00; F23J15/06

  摘要

  本实用新型涉及一种回收系统,尤其涉及一种污泥焚烧废气热能回收系统,用于污泥焚烧中余热回收利用。包括吸收塔体,所述的吸收塔体的上部设有气体入口组件,所述的吸收塔体的下部设有气体出口组件。污泥焚烧废气热能回收系统结构紧凑,余热利用率高,余热转换效率高。

  权利要求书

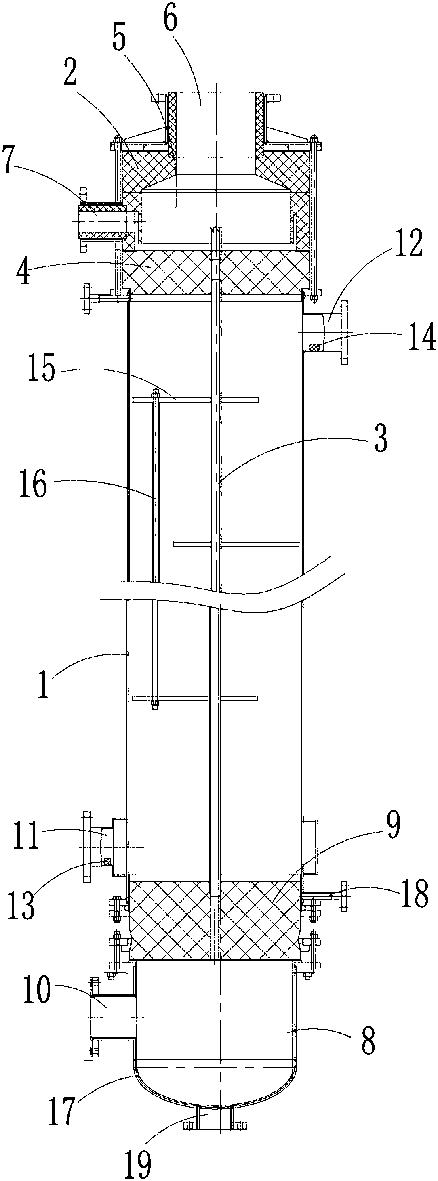

  1.一种污泥焚烧废气热能回收系统,其特征在于:包括吸收塔体(1),所述的吸收塔体(1)的上部设有气体入口组件,所述的吸收塔体(1)的下部设有气体出口组件,所述的气体入口组件包括封头(2)和换热管(3),所述的吸收塔体(1)的上部设有封头(2),所述的封头(2)与吸收塔体(1)间设有固定管板(4),所述的封头(2)中设有进气腔体(5),所述的换热管(3)的上端穿过固定管板(4)伸至进气腔体(5)内,所述的封头(2)的上部设有与进气腔体(5)相连通的气体入口(6),所述的封头(2)的外壁设有吸收液入口(7),所述的吸收液入口(7)与进气腔体(5)相连通;

  所述的气体入口组件包括入口封头(8),所述的入口封头(8)设在吸收塔体(1)的底部,所述的入口封头(8)与吸收塔体(1)的底部间设有浮动管板(9),所述的入口封头(8)中设有尾气出口(10),所述的换热管(3)的底部向下穿过浮动管板(9)伸至入口封头(8)中;

  所述的吸收塔体(1)底端的外侧壁设有水进口(11),所述的吸收塔体(1)上端的外侧壁设有水出口(12),所述的水进口(11)中设有进口温度传感器(13),所述的水出口(12)中设有出口温度传感器(14)。

  2.根据权利要求1所述的污泥焚烧废气热能回收系统,其特征在于:所述的换热管(3)上设有均匀分布的支撑板(15),所述的支撑板(15)与吸收塔体(1)的内壁相固定,所述的支撑板(15)间通过支撑杆(16)相定位。

  3.根据权利要求1或2所述的污泥焚烧废气热能回收系统,其特征在于:所述的入口封头(8)的内壁设有衬胶层(17),所述的浮动管板(9)一端设有排净口(18),所述的入口封头(8)的底部设有介质出口(19)。

  说明书

  污泥焚烧废气热能回收系统

  技术领域

  本实用新型涉及一种回收系统,尤其涉及一种污泥焚烧废气热能回收系统,用于污泥焚烧过程中余热的回收利用。

  背景技术

  污泥焚烧过程产生的焚烧废气为高温烟气,烟气中含有大量热能,若直接向外排出,会造成其中热能的流失,不利于能源的节约。

  发明内容

  本实用新型主要是解决现有技术中存在的不足,提供一种结构紧凑度高,余热的再利用的污泥焚烧废气热能回收系统。

  本实用新型的上述技术问题主要是通过下述技术方案得以解决的:

  一种污泥焚烧废气热能回收系统,包括吸收塔体,所述的吸收塔体的上部设有气体入口组件,所述的吸收塔体的下部设有气体出口组件,所述的气体入口组件包括封头和换热管,所述的吸收塔体的上部设有封头,所述的封头与吸收塔体间设有固定管板,所述的封头中设有进气腔体,所述的换热管的上端穿过固定管板伸至进气腔体内,所述的封头的上部设有与进气腔体相连通的气体入口,所述的封头的外壁设有吸收液入口,所述的吸收液入口与进气腔体相连通;

  所述的气体入口组件包括入口封头,所述的入口封头设在吸收塔体的底部,所述的入口封头与吸收塔体的底部间设有浮动管板,所述的入口封头中设有尾气出口,所述的换热管的底部向下穿过浮动管板伸至入口封头中;

  所述的吸收塔体底端的外侧壁设有水进口,所述的吸收塔体上端的外侧壁设有水出口,所述的水进口中设有进口温度传感器,所述的水出口中设有出口温度传感器。

  作为优选,所述的换热管上设有均匀分布的支撑板,所述的支撑板与吸收塔体的内壁相固定,所述的支撑板间通过支撑杆相定位。

  作为优选,所述的入口封头的内壁设有衬胶层,所述的浮动管板一端设有排净口,所述的入口封头的底部设有介质出口。

  此结构能将焚烧后产生的余热进行回收,使用尾气中的余热进行水加热,余热转换效率高,同时进口温度传感器出口温度传感器能更加的监控和观察出口和入口的温度。

  因此,本实用新型的污泥焚烧废气热能回收系统,结构紧凑,余热利用率高,余热转换效率高。
