申请日2015.10.22
公开(公告)日2016.03.30
IPC分类号F23J15/04
摘要
本实用新型提供一种烟气回收系统，包括与燃气锅炉连接的喷淋吸收器，与所述喷淋吸收器连接的排烟管，设置于所述排烟管上的换热器;还包括与喷淋吸收器连接的喷淋水管和污水处理器，且所述换热器还与所述污水处理器连接。本实用新型提供的烟气回收系统，可对烟气中的热量充分利用，并能对烟气中的有害成分进行过滤处理，系统结构简单。

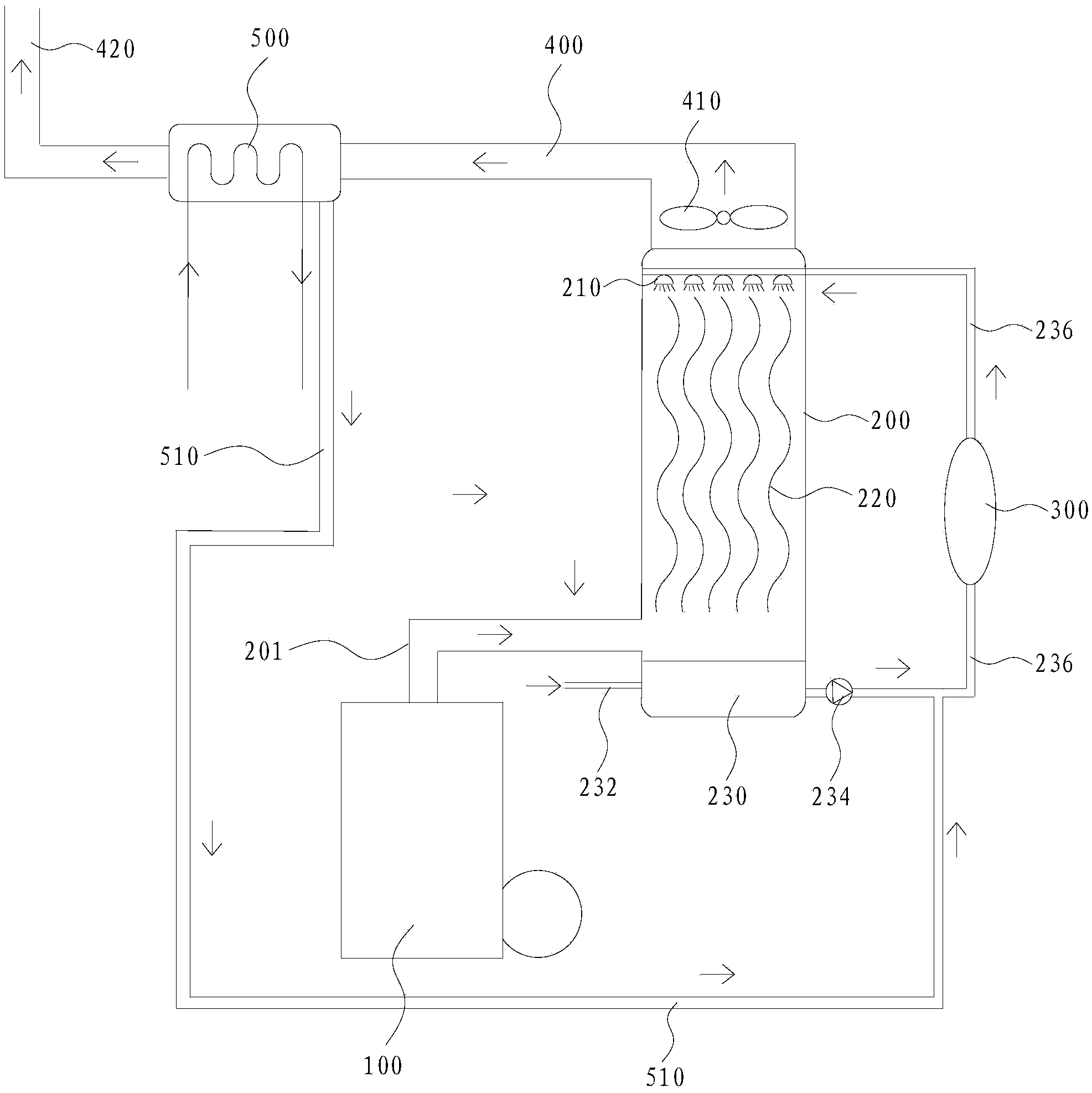

摘要附图
权利要求书
1.一种烟气回收系统，其特征在于，包括与燃气锅炉连接的喷淋吸收器，与所述喷淋吸收器连接的排烟管，设置于所述排烟管上的换热器;
还包括与喷淋吸收器连接的喷淋水管和污水处理器，且所述换热器还与所述污水处理器连接。
2.根据权利要求1所述的烟气回收系统，其特征在于，所述喷淋吸收器包括与燃气锅炉连通的壳体结构，所述壳体结构中由上而下依次设置有喷淋装置、填充过滤结构及水箱，且所述喷淋装置与所述喷淋水管连通，所述水箱与所述污水处理器连通。
3.根据权利要求2所述的烟气回收系统，其特征在于，还包括连通燃气锅炉与喷淋吸收器的锅炉出烟管，且所述锅炉出烟管一端位于所述水箱和所述填充过滤结构之间。
4.根据权利要求2所述的烟气回收系统，其特征在于，所述喷淋水管包括与所述水箱连通的补水管，以及连通所述水箱和所述喷淋装置的循环水管，所述污水处理器设置在所述循环水管上，且所述循环水管上还设置有水泵。
5.根据权利要求4所述的烟气回收系统，其特征在于，还包括与所述换热器连通的冷凝水回水管，且所述冷凝水回水管与连接所述水箱和所述污水处理器之间的所述循环水管连通。
6.根据权利要求1所述的烟气回收系统，其特征在于，还包括设置于所述排烟管内的风机，且所述风机位于所述换热器和所述喷淋吸收器之间。
7.根据权利要求1所述的烟气回收系统，其特征在于，所述排烟管的末端设置有排气口。
说明书
烟气回收系统
技术领域
本实用新型涉及烟气回收利用技术领域，特别涉及一种烟气回收系统。
背景技术
一般情况下，燃气锅炉等设备在工作过程中会产生大量的高温烟气，通常人们会将高温烟气直接排掉，这样高温烟气中蕴含的大量热能被排入空气中而浪费，同时，高温烟气中还存在大量有害气体，直接排放，会对大气环境照成污染。为了能充分利用高温烟气中的热量，一些厂家采用两级热回收结合空气源热水器的系统实现热量充分利用，但是这个系统进行二级热回收的时候需要回收尾风进行混风降温，系统结构复杂，降温效果不佳;而且，烟气热回收后产生的含有害成分冷凝水中直接排放，不仅造成水污染，而且用水量大;此外，现行的烟气热回收器还要求排放烟气温度不宜太高，如果排烟温度过高，就会缩短换热器的使用寿命和换热效率。
实用新型内容
基于此，为解决上述的问题，本实用新型提供一种烟气回收系统，可对烟气中的热量充分利用，并能对烟气中的有害成分进行过滤处理，系统结构简单。
其技术方案如下：
一种烟气回收系统，包括与燃气锅炉连接的喷淋吸收器，与所述喷淋吸收器连接的排烟管，设置于所述排烟管上的换热器;还包括与喷淋吸收器连接的喷淋水管和污水处理器，且所述换热器还与所述污水处理器连接。
从燃气锅炉中排出的高温烟气，进入到喷淋吸收器中，喷淋水管向喷淋吸收器供水，喷淋吸收器对进入的高温烟气进行喷淋降温，可将烟气中的热量带走，实现一级热量回收。而且，喷淋过程中，可将烟气中的有害部分带到喷淋水中，再利用与喷淋吸收器连接的污水处理器，对喷淋水中的有害成分进行处 理，可减少甚至去除喷淋水中的有害成分。经过喷淋吸收器处理的烟气进入排烟管，并经过换热器进行二次热量回收，将烟气中的热量提供给生活热水。而且，二次换热过程中产生的冷凝水会再次带走烟气中的有害成分，并通过污水处理器对冷凝水中的有害成分进行处理去除。从而可实现对烟气锅炉排出的高温烟气的热量进行充分利用，并能对烟气中的有害成分进行过滤处理，避免对环境造成污染。
下面对进一步技术方案进行说明：
进一步地，所述喷淋吸收器包括与燃气锅炉连通的壳体结构，所述壳体结构中由上而下依次设置有喷淋装置、填充过滤结构及水箱，且所述喷淋装置与所述喷淋水管连通，所述水箱与所述污水处理器连通。喷淋水管向喷淋吸收器上部设置的喷淋装置供水，喷淋装置向设置于喷淋吸收器中部的填充过滤结构喷水，高温烟气进入喷淋吸收器中的填充过滤结构，高温烟气与喷淋水在填充过滤结构中充分接触，使高温烟气与喷淋水进行热交换，而且喷淋水可以溶解烟气中的有害气体成分，高温烟气得到了降温后从喷淋吸收器顶部排出到排烟管中。而喷淋水吸收烟气热量和有害成分后降落到喷淋吸收器底部的水箱中。而且，水箱中的喷淋水输送到污水处理器中对其中的有害成分进行处理去除，完成对高温烟气中的有害成分的净化处理。
进一步地，还包括连通燃气锅炉与喷淋吸收器的锅炉出烟管，且所述锅炉出烟管一端位于所述水箱和所述填充过滤结构之间。通过锅炉出烟管对燃气锅炉和喷淋吸收器进行连接，将高温烟气顺利导入喷淋吸收器中。而且，进一步地将锅炉出烟管设置在水箱和填充过滤结构之间，使高温烟气能够完全地通过填充过滤结构，使喷淋装置喷向填充过滤结构的喷淋水能够充分地对充布于填充过滤结构中的高温烟气进行热交换和吸取烟气中的有害成分，并将有害成分冲洗到水箱中。
进一步地，所述喷淋水管包括与所述水箱连通的补水管，以及连通所述水箱和所述喷淋装置的循环水管，所述污水处理器设置在所述循环水管上，且所述循环水管上还设置有水泵。通过设置循环水管和水泵，可将水箱中的喷淋水抽吸到污水处理器中进行处理，并可以将处理后的水再送到喷淋装置中对高温 烟气进行喷淋处理，对喷淋水进行循环利用。另外，通过设置与水箱连接的补水管，能够不断地对水箱进行补水，保证了水箱中的水温维持在低温条件下，使输送给喷淋装置的水温较低，从而提升了一级热量回收的效率。
进一步地，还包括与所述换热器连通的冷凝水回水管，且所述冷凝水回水管与连接所述水箱和所述污水处理器之间的所述循环水管连通。通过冷凝水回水管将换热器中产生的冷凝水输送到污水处理器中进行处理，以进一步去除冷凝水中的有害成分。而且，可将冷凝水输送给喷淋装置使用，以降低喷淋水初始温度，提高喷淋吸收器的换热效率。
进一步地，还包括设置于所述排烟管内的风机，且所述风机位于所述换热器和所述喷淋吸收器之间。通过在喷淋吸收器的排烟出口处设置风机，能够加强经过一级处理的烟气从喷淋吸收器中流动到换热器处，并从排烟管排出降温去取有害成分的气体。
进一步地，所述排烟管的末端设置有排气口。最后，通过排气口排出低温无害的烟气。
本实用新型具有如下有益效果：
1、可将热量提供给生活热水，实现对高温烟气中热量的充分回收，不仅结构简单、而且降低了能源浪费;
2、通过将冷凝水引入到循环水管中，并与喷淋吸收器下部水箱中的水同时进入到污水处理器中进行有害成分的处理后再进行喷淋，不仅提升了喷淋水吸附高温烟气中有害成分的能力，而且对冷凝水进行了回收处理，避免造成水污染，节约了用水;
3、通过喷淋水和冷凝水两次带走烟气中的有害成分，保证了高温烟气中的有害成分可以彻底清除;避免了有害气体对大气环境的污染;
4、通过不断对喷淋吸收器下部水箱进行补水，保证了下部水箱中的水温维持在低温环境下，从而提升了一级热量回收的效率;
5、因为喷淋吸收器中的喷淋装置不断对烟气进行降温，内部蒸发量大，不会造成喷淋吸收器内部的温度过高，所以对于排放烟气温度没有要求，大大扩大了系统的适用范围。
