申请日2015.04.10
公开(公告)日2015.08.05
IPC分类号C25B1/26; A01P1/00; A01N59/00; C25B9/08
摘要
本实用新型公开水处理系统用消毒液制备装置，包括二氧化氯制备装置和水射器，所述二氧化氯制备装置包括电解槽、储盐容器、阳极、阴极、中性极、电解隔膜和直流电电源，所述电解槽的槽壁上设有碱性溶液排放口和气体排放口;所述阳极、所述阴极、所述中性极和所述电解隔膜分别设在所述电解槽内，所述中性极和所述电解隔膜分别设在所述阳极和所述阴极之间，所述电解隔膜设在所述阴极与所述中性极之间，所述电解槽与所述储盐容器流体导通连接，所述气体排放口与所述水射器的进气端流体导通连接，所述水射器的进水端与砂滤池流体导通连接。本实用新型整体性较强且占地面积较小，不仅不会对水体产生二次污染，而且还能保证消毒杀菌效果。

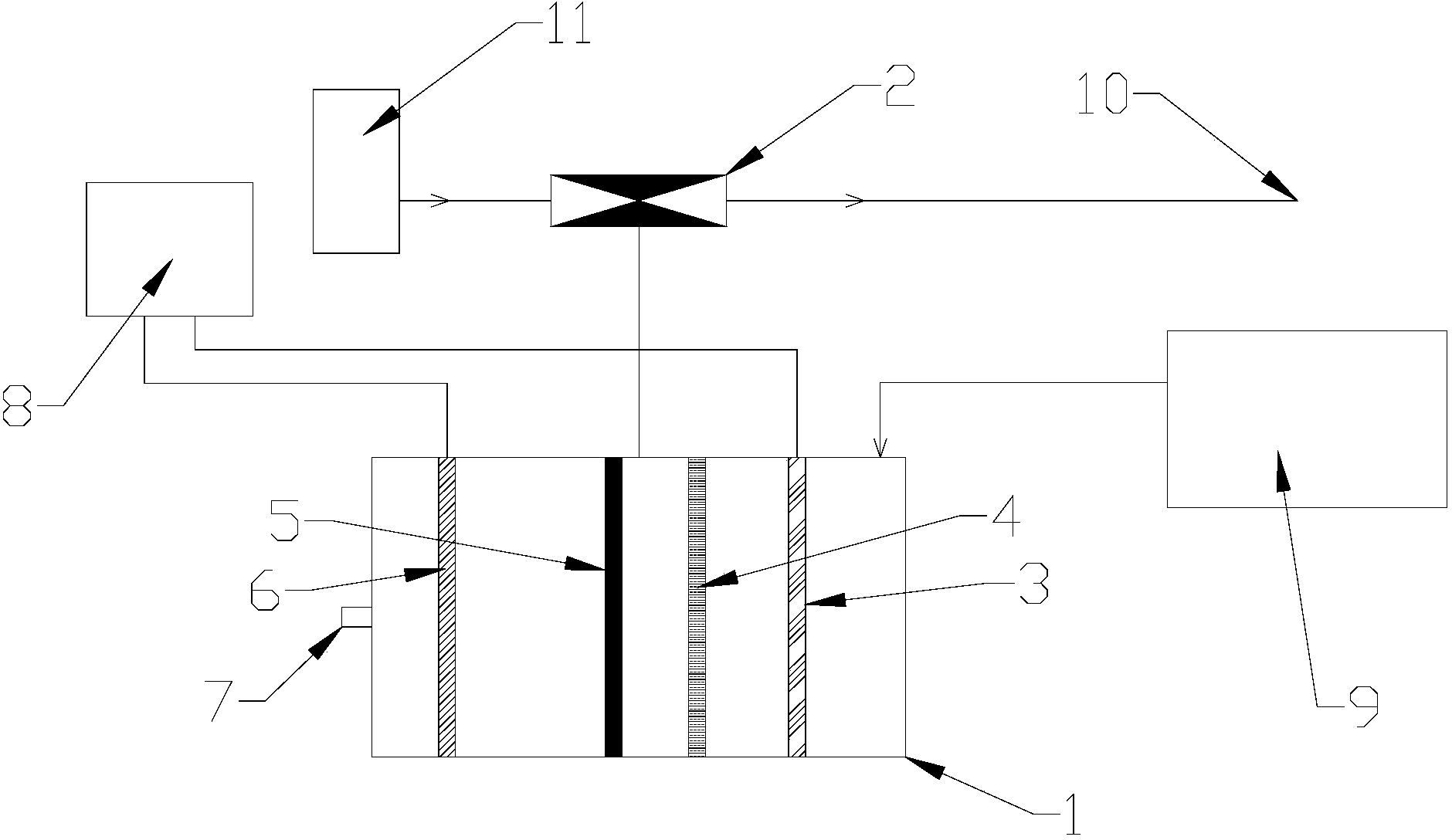

摘要附图
权利要求书
1.水处理系统用消毒液制备装置，其特征在于，包括二氧化氯制 备装置和水射器(2)，所述二氧化氯制备装置包括电解槽(1)、储盐 容器、阳极(3)、阴极(6)、中性极(4)、电解隔膜(5)和直流电电 源(8)，所述电解槽(1)的槽壁上设有碱性溶液排放口(7)和气体 排放口;所述阳极(3)、所述阴极(6)、所述中性极(4)和所述电解 隔膜(5)分别设在所述电解槽(1)内，所述中性极和所述电解隔膜 (5)分别设在所述阳极(3)和所述阴极(6)之间，所述电解隔膜(5) 设在所述阴极(6)与所述中性极(4)之间，所述电解槽(1)与所述 储盐容器流体导通连接，所述气体排放口与所述水射器(2)的进气端 流体导通连接，所述水射器(2)的进水端与砂滤池(11)流体导通连 接，所述水射器(2)的出液端与消毒液输出管(10)流体导通连接; 所述阳极(3)与所述直流电电源(8)的正极电连接，所述阴极(6) 与所述直流电电源(8)的负极电连接。
2.根据权利要求1所述的水处理系统用消毒液制备装置，其特征 在于，所述储盐容器为储盐池(9)。
3.根据权利要求2所述的水处理系统用消毒液制备装置，其特征 在于，所述储盐池(9)为饱和食盐水储备池。
4.根据权利要求1所述的水处理系统用消毒液制备装置，其特征 在于，所述直流电电源(8)为整流器。
5.根据权利要求1～4任一所述的水处理系统用消毒液制备装置， 其特征在于，所述气体排放口设在位于所述电解隔膜(5)与所述中性 极(4)之间的所述电解槽(1)顶部槽壁上。
6.根据权利要求1～4任一所述的水处理系统用消毒液制备装置， 其特征在于，所述碱性溶液排放口(7)设在临近所述阴极(6)且临 近所述电解槽(1)槽底的所述电解槽(1)槽壁上。
说明书
水处理系统用消毒液制备装置
技术领域
本实用新型涉及消毒液制备装置，特别涉及一种水处理系统用消 毒液制备装置。
背景技术
作为一种新型氧化剂和消毒剂，二氧化氯以其高效、广谱、无残 留、无副产物的消毒能力和脱色、除臭、除异味等强氧化能力已经成 为水处理领域的佼佼者。目前现有二氧化氯发生器基本上都是由两个 独立的原料罐合一个反应釜构成，虽然结构简单，但由于受反应时间、 温度以及混合程度的限制，二氧化氯的转化率较低，不仅浪费原料、 运行成本高、消毒灭菌效果差，而且还容易形成卤代烃而造成危害。 而且将二氧化氯发生器制造出来的二氧化氯直接用来对污水消毒处 理，则生产过程中所产生的残液直接投放到水体中后会很容易对水体 造成二次污染，影响水质，尤其是在饮用水的消毒、净化过程中更为 值得重视。此外，现有二氧化氯发生器整体性较差，占地面积较大。
实用新型内容
有鉴于此，本实用新型在于提供一种整体性较强且占地面积较小 的水处理系统用消毒液制备装置，不仅不会对水体产生二次污染，而 且还能保证消毒杀菌效果。
为解决上述问题，本实用新型采用如下技术方案：水处理系统用 消毒液制备装置，包括二氧化氯制备装置和水射器，所述二氧化氯制 备装置包括电解槽、储盐容器、阳极、阴极、中性极、电解隔膜和直 流电电源，所述电解槽的槽壁上设有碱性溶液排放口和气体排放口; 所述阳极、所述阴极、所述中性极和所述电解隔膜分别设在所述电解 槽内，所述中性极和所述电解隔膜分别设在所述阳极和所述阴极之间， 所述电解隔膜设在所述阴极与所述中性极之间，所述电解槽与所述储 盐容器流体导通连接，所述气体排放口与所述水射器的进气端流体导 通连接，所述水射器的进水端与砂滤池流体导通连接，所述水射器的 出液端与消毒液输出管流体导通连接;所述阳极与所述直流电电源的 正极电连接，所述阴极与所述直流电电源的负极电连接。
上述水处理系统用消毒液制备装置，所述储盐容器为储盐池。
上述水处理系统用消毒液制备装置，所述储盐池为饱和食盐水储 备池。
上述水处理系统用消毒液制备装置，所述直流电电源为整流器。
上述水处理系统用消毒液制备装置，所述气体排放口设在位于所 述电解隔膜与所述中性极之间的所述电解槽顶部槽壁上。
上述水处理系统用消毒液制备装置，所述碱性溶液排放口设在临 近所述阴极且临近所述电解槽槽底的所述电解槽槽壁上。
本实用新型的有益效果是：
1.本实用新型具有较强的整体性，而且占地面积小，有利于提高 场地使用率。
2.本实用新型的电解槽采用钛材或聚氯乙烯塑料制成，具有较强 的耐腐蚀性。
3.本实用新型具有较长的使用寿命。
