申请日2015.04.10
公开(公告)日2015.08.05
IPC分类号E03C1/12; E03C1/01; C02F1/40; E03C1/264; E03D1/01; E03C1/266
摘要
本实用新型涉及一种自动化家庭污水二次利用装置，属于节水技术领域。厨房垃圾粉碎装置与油水分离装置连接，自动排渣装置与油水分离装置连接，蓄水箱分别与油水分离装置和水泵连接，该水泵与马桶水箱连接。点是结构新颖，通过厨房垃圾粉碎装置，自动排渣装置，油水分离装置的结合使用，既对厨房废水的二次利用，同时也解决了厨房固体垃圾的处理问题。另外通过隔渣网对洗衣机废水和洗浴废水中的固体渣物进行过滤，然后对废水进行二次利用，使得家庭生活的废水得到最大限度的二次利用。

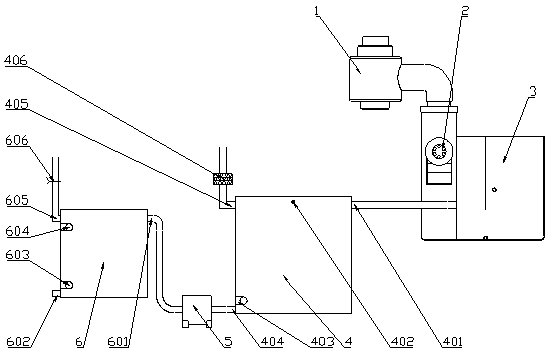

摘要附图
权利要求书
1.一种自动化家庭污水二次利用装置，其特征在于：厨房垃圾粉碎装置与油水分离装置连接，自动排渣装置与油水分离装置连接，蓄水箱分别与油水分离装置和水泵连接，该水泵与马桶水箱连接。
2.根据权利要求1所述的自动化家庭污水二次利用装置，其特征在于：所述的厨房垃圾粉碎装置有用于与洗菜盆的下水口连接的上部连接口，出口与油水分离装置的进水口一相连接。
3.根据权利要求1所述的自动化家庭污水二次利用装置，其特征在于：所述自动排渣装置连接在油水分离装置进水口一下边，管套上口对着楔形格网的下口，管套的下口对着排渣口，活塞分别和螺母一、螺母二固连成一个整体，并与丝杆形成丝杆螺母副，丝杆两端通过轴承一，轴承二支撑固定，端盖连接在套管的一端，齿轮一与丝杆固定连接，齿轮二连接在电机输出轴上、并与齿轮一啮合，限位开关一和限位开关二分别安装在自动排渣装置的两端。
4.根据权利要求1所述的自动化家庭污水二次利用装置，其特征在于：所述的油水分离装置通过挡板一被分隔成两个区域：聚结斜板区和集油区，聚结斜板位于聚结斜板区的挡板二和挡板三之间，集油槽位于集油区内，紧靠挡板、并与排油口相通，限位槽与出水口一相通，在聚结斜板区底部有排空口一，集油区底部有排空口二。
5.根据权利要求1所述的自动化家庭污水二次利用装置，其特征在于：所述的蓄水箱有进水口二和进水口三，还有一个出水口二，进水口二通过管道与油水分离装置的出水口一相连接，进水口三通过管道与隔渣网相连，蓄水箱内部有一个安装在蓄水箱较低处的液位探头一，在蓄水箱的较高位置有溢流口。
6.根据权利要求1所述的自动化家庭污水二次利用装置，其特征在于：所述的马桶水箱内安装有高位液位探头二和低位液位探头三，进水口四通过水泵和管道与蓄水箱的出水口二相连接，进水口五通过自来水管与电磁阀连接，马桶水箱下部有出水口三。
说明书
自动化家庭污水二次利用装置
技术领域
本实用新型属于节水技术领域，具体涉及油水分离和水的二次利用装置。
背景技术
目前家庭污水的利用效率不高，为了促进节约用水，家庭污水的二次利用技术引发了人们极大的关注。中国专利号201120104076. 0公开了一种家庭污水二次利用的装置，该装置主要是对生活废水进行回收利用，对于废水中的杂物和生活垃圾无法进行处理，并可能会造成管道堵塞，产生异味。现有技术方案大多无法适应家庭厨房实际环境废水中固体杂物多，水中含有废油，难以处理的现实情况，因此不便于推广使用。
实用新型内容
本实用新型提供一种自动化家庭污水二次利用装置，解决水中固体垃圾和废油分离不好的问题，进一步提高家庭污水的二次利用效率。
本实用新型采取的技术方案是：厨房垃圾粉碎装置与油水分离装置连接，自动排渣装置与油水分离装置连接，蓄水箱分别与油水分离装置和水泵连接，该水泵与马桶水箱连接;
所述的厨房垃圾粉碎装置有用于与洗菜盆的下水口连接的上部连接口，出口与油水分离装置的进水口一相连接;
所述自动排渣装置连接在油水分离装置进水口一下边，管套上口对着楔形格网的下口，管套的下口对着排渣口，活塞分别和螺母一、螺母二固连成一个整体，并与丝杆形成丝杆螺母副，丝杆两端通过轴承一，轴承二支撑固定，端盖连接在套管的一端，齿轮一与丝杆固定连接，齿轮二连接在电机输出轴上、并与齿轮一啮合，限位开关一和限位开关二分别安装在自动排渣装置的两端;
所述的油水分离装置通过挡板一被分隔成两个区域：聚结斜板区和集油区，聚结斜板位于聚结斜板区的挡板二和挡板三之间，集油槽位于集油区内，紧靠挡板、并与排油口相通，限位槽与出水口一相通，在聚结斜板区底部有排空口一，集油区底部有排空口二;
所述的蓄水箱有进水口二和进水口三，还有一个出水口二，进水口二通过管道与油水分离装置的出水口一相连接，进水口三通过管道与隔渣网相连，蓄水箱内部有一个安装在蓄水箱较低处的液位探头一，在蓄水箱的较高位置有溢流口;
所述的马桶水箱内安装有高位液位探头二和低位液位探头三，进水口四通过水泵和管道与蓄水箱的出水口二相连接，进水口五通过自来水管与电磁阀连接，马桶水箱下部有出水口三。
本实用新型的优点是结构新颖，通过厨房垃圾粉碎装置，自动排渣装置，油水分离装置的结合使用，既对厨房废水的二次利用，同时也解决了厨房固体垃圾的处理问题。另外通过隔渣网对洗衣机废水和洗浴废水中的固体渣物进行过滤，然后对废水进行二次利用，使得家庭生活的废水得到最大限度的二次利用。
此外，通过液位探头、限位开关便于对马桶水箱的供水和自动排渣机构进行自动化控制，实现了废水、固体废物和废油的自动化分离、处理，使用起来十分方便。
