申请日2015.04.28
公开(公告)日2015.09.02
IPC分类号C02F3/12
摘要
本实用新型公开了一种活性污泥反应与固液分离装置，属于水处理设备领域。一种活性污泥反应与固液分离装置，包括相连通的好氧反应区(1)、沉淀区(3)，所述好氧反应区(1)内设有曝气装置(6)，其特征是，所述好氧反应区(1)、沉淀区(3)之间设有沉淀区隔板(11)，沉淀区隔板(11)下方为泥水通道(7)，好氧反应区(1)、沉淀区(3)通过泥水通道(7)相连通;所述沉淀区底板(12)倾斜设置，沉淀区底板(12)最低端设置在所述泥水通道(7)的底部。本实用新型在提高污水处理效果和保障出水效果的同时，减少一次性投入和降低运行成本，减少构筑物占地面积，便于运行管理。
权利要求书

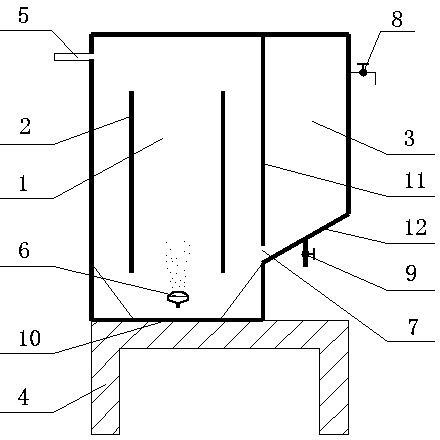

1. 一种活性污泥反应与固液分离装置，包括相连通的好氧反应区(1)、沉淀区(3)，所述好氧反应区(1)内设有曝气装置(6)，其特征是，所述好氧反应区(1)、沉淀区(3)之间设有沉淀区隔板(11)，沉淀区隔板(11)下方为泥水通道(7)，好氧反应区(1)、沉淀区(3)通过泥水通道(7)相连通;所述沉淀区底板(12)倾斜设置，沉淀区底板(12)最低端设置在所述泥水通道(7)的底部。
2. 根据权利要求1所述的活性污泥反应与固液分离装置，其特征是，所述好氧反应区(1)上设有进水孔(5)。
3. 根据权利要求1所述的活性污泥反应与固液分离装置，其特征是，所述沉淀区(3)上设有出水口(8)，所述沉淀区底板(12)上设有排泥口(9)。
4. 根据权利要求1所述的活性污泥反应与固液分离装置，其特征是，所述沉淀区底板(12)倾斜角度为30°。
5. 根据权利要求1所述的活性污泥反应与固液分离装置，其特征是，所述相连通的好氧反应区(1)、沉淀区(3)为整体结构，整体结构的好氧反应区(1)、沉淀区(3)设置在底座(4)上。
6. 根据权利要求1所述的活性污泥反应与固液分离装置，其特征是，所述曝气装置(6)设置在所述好氧反应区(1)底部，好氧反应区(1)内设有导流筒(2)，导流筒(2)位于所述曝气装置(6)上方。
7. 根据权利要求1所述的活性污泥反应与固液分离装置，其特征是，所述泥水通道(7)设置在所述好氧反应区底板(10)上方。
说明书
活性污泥反应与固液分离装置
技术领域
本实用新型属于水处理设备领域，具体涉及活性污泥反应与固液分离装置。
背景技术
国务院印发的《国家环境保护“十二五”规划》中指出:“要提升城镇污水处理水平，加快县城和重点建制镇污水处理厂建设。”随着我国城市化发展战略的实施，在推动经济发展的同时，其带来的环境问题日益显现，近年来，随着城镇化进程的加快，全国各种规模和性质的小城镇数量不断增加。然而，由于小城镇的基础设施建设远落后于城镇建设的发展，尤其中小城镇污水处理能力严重滞后，污水处理问题更加突出。在活性污泥法处理污水工艺中，必须设置二沉池，二沉池中污泥需回流至生化池。污泥回流需要污泥回流泵，要消耗一定的电能;小型沉淀池污泥回流中还会存在污泥板结的不利影响。
在本实用新型发明之前，生化氧化法污水处理工艺，通常是调节池、厌氧池、氧化池、污泥沉淀池、污泥回流泵。工艺流程长，处理程序复杂而分散，不易操作控制与管理，基建投资和占地面积大。
实用新型内容
本实用新型的目的就在于克服上述缺陷，研制了一种活性污泥反应与固液分离装置，该装置在提高污水处理效果和保障出水效果的同时，减少一次性投入和降低运行成本，减少构筑物占地面积，便于运行管理。
本实用新型的目的是通过以下技术方案实现的，一种活性污泥反应与固液分离装置，包括相连通的好氧反应区、沉淀区，所述好氧反应区内设有曝气装置，其特征是，所述好氧反应区、沉淀区之间设有沉淀区隔板，沉淀区隔板下方为泥水通道，好氧反应区、沉淀区通过泥水通道相连通;所述沉淀区底板倾斜设置，沉淀区底板最低端设置在所述泥水通道的底部。
优选地，所述好氧反应区上设有进水孔。
优选地，所述沉淀区上设有出水口，所述沉淀区底板上设有排泥口。
优选地，所述沉淀区底板倾斜角度为30°。
优选地，所述相连通的好氧反应区、沉淀区为整体结构，整体结构的好氧反应区、沉淀区设置在底座上。
优选地，所述曝气装置设置在所述好氧反应区底部，好氧反应区内设有导流筒，导流筒位于所述曝气装置上方。
优选地，所述泥水通道设置在所述好氧反应区底板上方。
与现有技术相比，本实用新型具有以下有益效果:
第一，本实用新型由好氧反应区、沉淀区、污泥回流通道组成，在好氧反应区设有导流筒，好氧反应区、沉淀区设置有隔板，并在隔板的下方设有污泥回流通道，沉淀内底板倾斜至氧化区之中。好氧反应区泥水混合物在导流筒内部向上流动，沿导流桶外部向下流动，与颗粒物沉淀方向一致，可以防止对沉淀效果的干扰;
第二，本装置结构简单，集好氧反应池、沉淀池、污泥回流装置于一体，占地少，节省基建投资;
第三，安装方便，可以采用钢筋混凝土结构，也可以采用钢板制作;
第四，沉淀池与好氧池合建，可实现污泥无动力回流，有效保证好氧区的污泥保持较高浓度;一次性投资少，运行费用低;运行管理简单，无需人工操作。
