申请日2015.04.10
公开(公告)日2015.08.12
IPC分类号C02F9/14
摘要
本实用新型所提供的生活污水一体式生化处理设备，包括用管路依次连接的格栅井、沉淀调节池、一体式反应罐及出水井;所述一体式反应罐为A2/O处理工艺设备池体，其内依次分隔成厌氧区、缺氧区、好氧区和沉淀区，其中，所述沉淀区与缺氧区之间用风机连接，用于将沉淀区内的清水回送至缺氧区。本实用新型通过A2/O处理工艺设备池体合理的结构设置，可以有效地去除污水中含有的BOD浓度、NH3-N浓度以及含磷量，进而实现了对污水的有效净化，使得经由该生活污水一体式生化处理设备处理过后的水达到正常的排放水质要求。

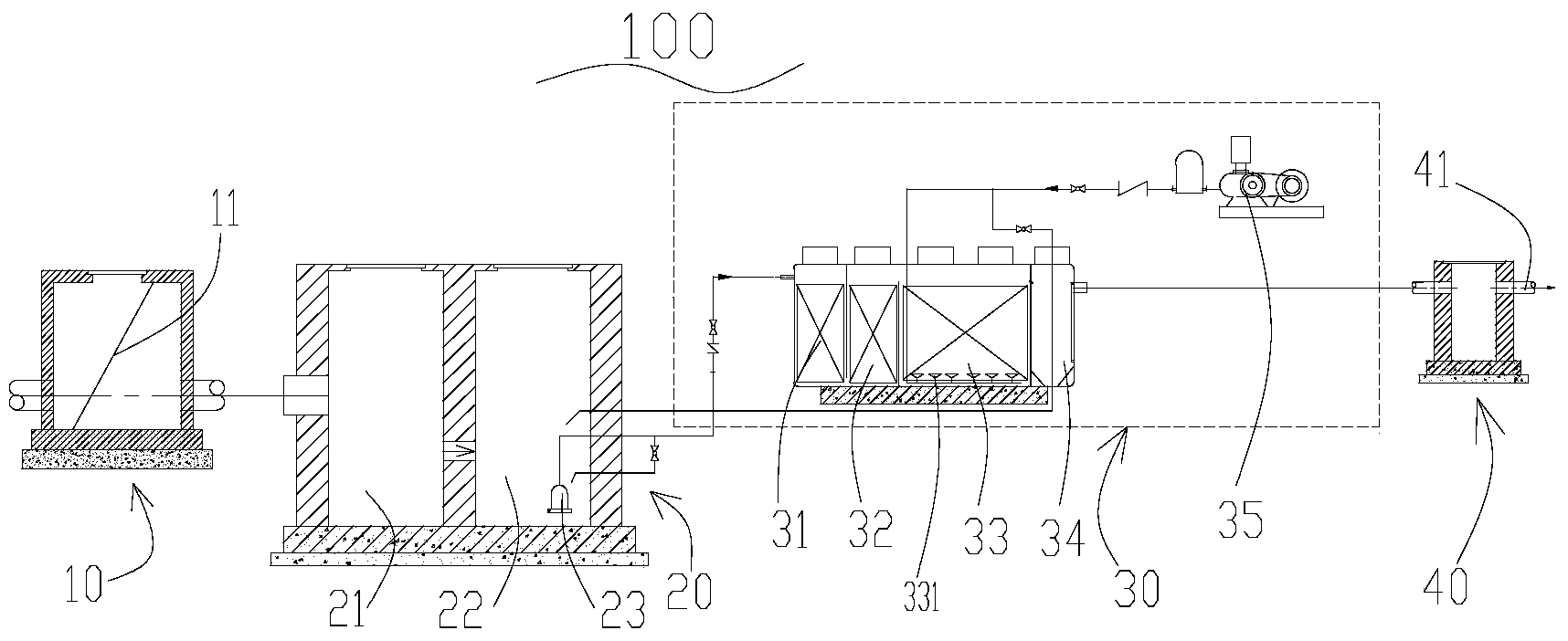

摘要附图
权利要求书
1.一种生活污水一体式生化处理设备，包括用管路依次连接的格栅井、沉淀调节池、一体式反应罐及出水井;其特征在于：所述一体式反应罐为A2/O处理工艺设备池体，其内依次分隔成厌氧区、缺氧区、好氧区和沉淀区，其中，所述沉淀区与缺氧区之间用风机连接，用于将沉淀区内的清水回送至缺氧区。
2.根据权利要求1所述的生活污水一体式生化处理设备，其特征在于：所述A2/O处理工艺设备池体的厌氧区内填充有厌氧细菌，用于吸收污水中的有机物，以便降低污水中的BOD浓度及NH3-N浓度。
3.根据权利要求1所述的生活污水一体式生化处理设备，其特征在于：所述A2/O处理工艺设备池体的缺氧区内添加有反硝化细菌及聚磷菌。
4.根据权利要求1所述的生活污水一体式生化处理设备，其特征在于：所述A2/O处理工艺设备池体的好氧区内邻近地面的一侧均匀地排布有曝气盘，并在该好氧区内容置微生物。
5.根据权利要求1所述的生活污水一体式生化处理设备，其特征在于：所述A2/O处理工艺设备池体由玻璃钢材质制备而成。
6.根据权利要求1所述的生活污水一体式生化处理设备，其特征在于：所述格栅井内装配有一格栅体，其中所述格栅体相对于格栅井倾斜设置，用于筛阻污水中大颗粒杂质。
7.根据权利要求1所述的生活污水一体式生化处理设备，其特征在于：所述沉淀调节池包含有格栅区和调节区，其中所述格栅区内设置有格栅，用于对污水进行过滤;所述调节区内设置有提升泵，用于将经由格栅区过滤后的污水抽送至A2/O处理工艺设备池体。
8.根据权利要求7所述的生活污水一体式生化处理设备，其 特征在于：所述沉淀调节池中格栅区内的格栅其格栅密度为5mm。
9.根据权利要求7所述的生活污水一体式生化处理设备，其特征在于：所述沉淀调节池的调节区内设置有两个提升泵，其中所述提升泵的额定功率为0.25kW。
10.根据权利要求1所述的生活污水一体式生化处理设备，其特征在于：所述出水井上的出水口开设在该出水井的一侧壁上，并位于该侧壁远离地面的一侧。
说明书
生活污水一体式生化处理设备
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种生活污水 一体式生化处理设备。
背景技术
生活污水主要是城市生活中使用的各种洗涤剂和污水、垃圾、 粪便等，多为无毒的无机盐类，生活污水中含氮、磷、硫多，致 病细菌多。随着社会的发展，生活污水不断的增多，已经严重影 响了人们的生活质量。因此，对生活污水处理就显得尤为必要。
对于生活污水的解决途径，主要是通过将生活污水经水管道 统一收集，然后途径生活污水处理装置，最后将经由该生活污水 处理装置处理过后其水质达到《城镇污水处理厂污染物排放标准》 (GB18918-2002)一级B出水标准的水排放至河道中。故此，生 活污水处理装置对于生活污水的排放就显得尤为重要。
目前，现有技术中的生活污水处理装置，其用于去除污水中 含有的有机物的反应罐主要有厌氧区和好氧区，采用上述结构设 置的反应罐，其对于生活污水中有机物的去除效率不高，会使得 经由该生活污水处理装置处理过后的水中也含有大量的有机物， 当将其排放至河道中时会造成河道的污染，即，污染了外界的环 境。
实用新型内容
本实用新型的目的是提供一种用于解决上述技术问题的生活 污水一体式生化处理设备。
具体地，一种生活污水一体式生化处理设备，包括用管路依 次连接的格栅井、沉淀调节池、一体式反应罐及出水井;所述一 体式反应罐为A2/O处理工艺设备池体，其内依次分隔成厌氧区、 缺氧区、好氧区和沉淀区，其中，所述沉淀区与缺氧区之间用风 机连接，用于将沉淀区内的清水回送至缺氧区。
优选地，所述A2/O处理工艺设备池体的厌氧区内填充有厌氧 细菌，用于吸收污水中的有机物，以便降低污水中的BOD浓度及 NH3-N浓度。
优选地，所述A2/O处理工艺设备池体的缺氧区内添加有反硝 化细菌及聚磷菌。
优选地，所述A2/O处理工艺设备池体的好氧区内邻近地面的 一侧均匀地排布有曝气盘，并在该好氧区内容置微生物。
优选地，所述A2/O处理工艺设备池体由玻璃钢材质制备而 成。
优选地，所述格栅井内装配有一格栅体，其中所述格栅体相 对于格栅井倾斜设置，用于筛阻污水中大颗粒杂质。
优选地，所述沉淀调节池包含有格栅区和调节区，其中所述 格栅区内设置有格栅，用于对污水进行过滤;所述调节区内设置 有提升泵，用于将经由格栅区过滤后的污水抽送至A2/O处理工艺 设备池体。
优选地，所述沉淀调节池中格栅区内的格栅其格栅密度为 5mm。
优选地，所述沉淀调节池的调节区内设置有两个提升泵，其 中所述提升泵的额定功率为0.25kw。
优选地，所述出水井上的出水口开设在该出水井的一侧壁上， 并位于该侧壁远离地面的一侧。
由于上述技术方案的运用，本实用新型与现有技术相比具有 下列优点：
本实用新型的生活污水一体式生化处理设备，通过A2/O处理 工艺设备池体内厌氧区、缺氧区、好氧区及沉淀池的区域划分， 可以有效地去除污水中含有的BOD浓度、NH3-N浓度以及含磷量， 进而实现了对污水的有效净化，使得经由该生活污水一体式生化 处理设备处理过后的水达到正常的排放水质要求;同时，沉淀区 与缺氧区之间风机连接设置，可以将沉淀区内的清水用气提方式 回送至缺氧区，这样可增大沉淀池容积的有效利用率，进一步提 高该生活污水一体式生化处理设备的净化效果。
