申请日2015.04.27
公开(公告)日2015.09.09
IPC分类号C02F11/12; C02F9/14
摘要

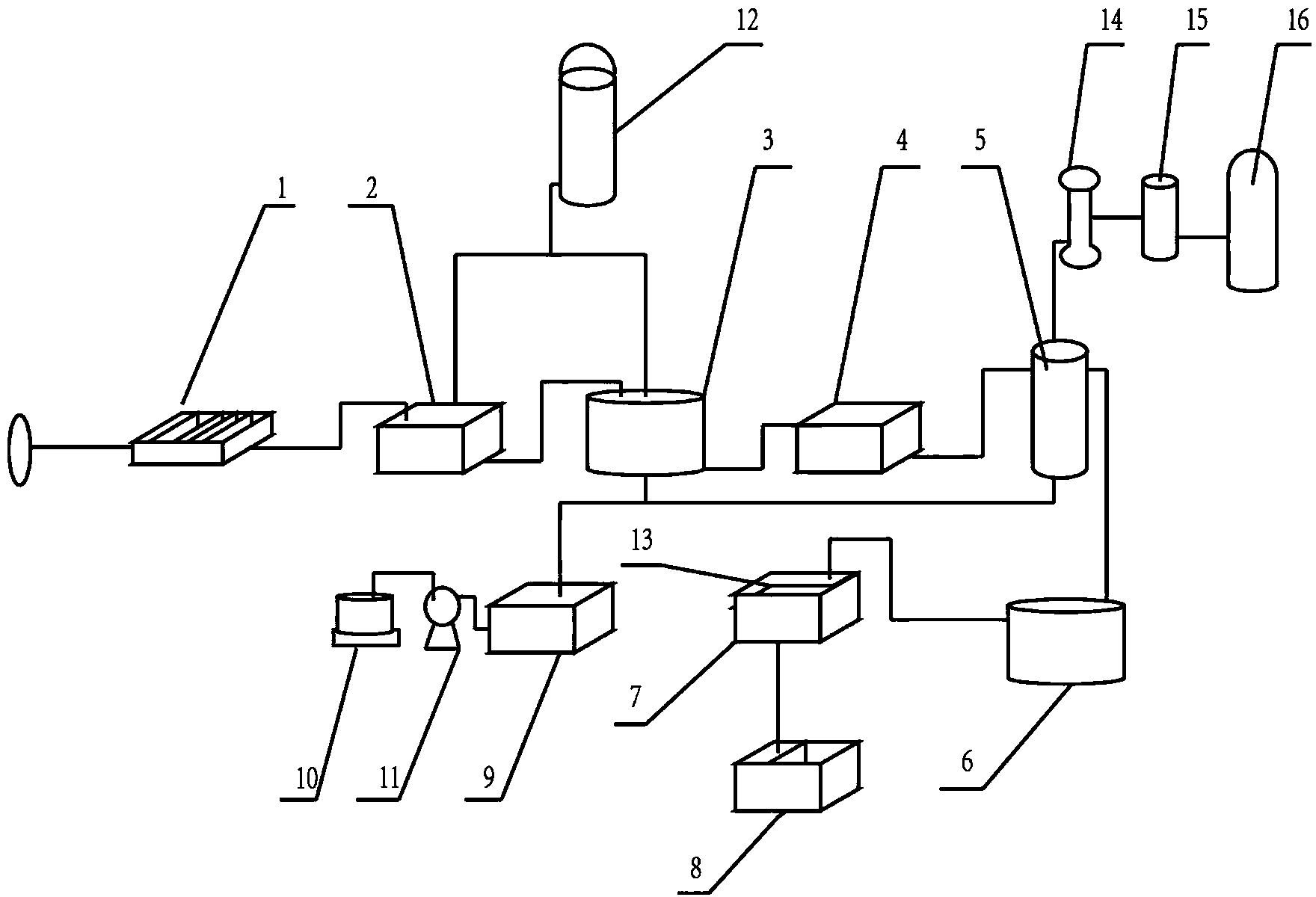

本实用新型涉及一种药业废水处理工艺装置，包括格栅池、调节池、水解酸化池、配水池、EGSB反应器、厌氧沉淀池、A/O池、A/O沉淀池、污泥浓缩池、脱水机，格栅池出口连接调节池，调节池底侧出口连接水解酸化池，水解酸化池与配水池连接，配水池出口连接EGSB反应器，EGSB反应器出液口连接厌氧沉淀池，厌氧沉淀池通过A/O池与A/O沉淀池连接，水解酸化池、EGSB反应器底侧出口连接所述污泥浓缩池，污泥浓缩池出口通过污泥螺杆泵连接脱水机。该实用新型对公司药用废水COD和氨氮去除率分别达到90%与60%,处理效果较为显著。
权利要求书
1.一种药业废水处理工艺装置，包括格栅池、调节池、水解酸化池、配水池、EGSB反应 器、厌氧沉淀池、A/O池、A/O沉淀池、污泥浓缩池、脱水机，其特征在于：所述格栅池 进口连接药业废水处，所述格栅池出口连接所述调节池，所述调节池底侧出口连接所述水 解酸化池，所述水解酸化池与所述配水池连接，所述配水池出口连接所述EGSB反应器， 所述EGSB反应器出液口连接所述厌氧沉淀池，所述厌氧沉淀池通过所述A/O池与所述A/O 沉淀池连接，所述水解酸化池、EGSB反应器底侧出口连接所述污泥浓缩池，所述污泥浓缩 池出口通过污泥螺杆泵连接所述脱水机。
2.根据权利要求1所述的一种药业废水处理工艺装置，其特征在于：所述调节池、水解酸 化池上方设有废气吸附装置。
3.根据权利要求2所述的一种药业废水处理工艺装置，其特征在于：所述废气吸附装置为 喷淋塔吸附装置。
4.根据权利要求1所述的一种药业废水处理工艺装置，其特征在于：所述脱水机为 SS751-1000型脱水机。
5.根据权利要求1所述的一种药业废水处理工艺装置，其特征在于：所述A/O池内设有旋 混曝气器。
6.根据权利要求1所述的一种药业废水处理工艺装置，其特征在于：所述EGSB反应器顶 端与气水分离器连接，所述气水分离器出口与水封器连接，所述水封器出口与沼气重整塔 连接。
说明书
一种药业废水处理工艺装置
技术领域
本实用新型涉及药物生产领域，尤其涉及一种药业废水处理工艺装置。
背景技术
随着工业技术的发展，人类越来越重视民生健康，也越来越多的将科技应用在为人类 健康努力的方向上，医药行业已成为民生健康的基础产业。但随着医药行业的蓬勃发展， 制药厂在生产过程屮所排放的有毒废水也越来越多，又严重危害着人民的身体健康。由于 投产使用的新药品种越来越多，相应的发酵工艺与合成流程也日新月异，所采用的原材料 和数量各不相同，造成了制药废水的种类繁多。找到一种高效处理这些浓度高、排放量大、 对环境危害严重的废水的方法，是前国际上的热点问题之一，不仅可以有效改善生态环境， 对全球人体健康也有重要意义。
本公司在微生物发酵过程中会产生大量高COD、高硫酸盐的废水(1500m3/d),需要建设 处理效果较好的废水处理站以解决废水的无害化问题。根据对本公司制药废水的水质监测 指标，本公司生产废水属于含有大量难生物降解有机物的高盐量废水，废水处理难度很大， 因此需要根据废水特征设计一条抗有机物冲击负荷性能好、能对该废水高效降解、同时操 作维护简单，运行费用经济合理的处理方案。
从本公司制药厂废水出水水质特点来看，该制药废水COD、NH3-N浓度较高，属于髙浓 度有机废水，若采用单一工艺对废水进行处理，无法达到较好的处理效果。因此，急需发 明一种药业废水组合处理工艺装置对废水进行处理。
实用新型内容
本实用新型的目的是提供一种药业废水处理工艺装置。
本实用新型的技术方案为：一种药业废水处理工艺装置，包括格栅池、调节池、水解 酸化池、配水池、EGSB反应器、厌氧沉淀池、A/O池、A/O沉淀池、污泥浓缩池、脱水机， 其特征在于：所述格栅池进口连接药业废水处，所述格栅池出口连接所述调节池，所述调 节池底侧出口连接所述水解酸化池，所述水解酸化池与所述配水池连接，所述配水池出口 连接所述EGSB反应器，所述EGSB反应器出液口连接所述厌氧沉淀池，所述厌氧沉淀池 通过所述A/O池与所述A/O沉淀池连接，所述水解酸化池、EGSB反应器底侧出口连接所 述污泥浓缩池，所述污泥浓缩池出口通过污泥螺杆泵连接所述脱水机。
进一步，所述调节池、水解酸化池上方设有废气吸附装置。
进一步，所述废气吸附装置为喷淋塔吸附装置。
进一步，所述脱水机为SS751-1000型脱水机。
进一步，所述A/O池内设有旋混曝气器。
进一步，所述EGSB反应器顶端与气水分离器连接，所述气水分离器出口与水封器连 接，所述水封器出口与沼气重整塔连接。
本实用新型的有益效果在于：
一种药业废水处理工艺装置，药用废水处理后经检测，公司药用废水站出水COD平均 值为543.96mg/L,氨氮的平均值为300.46mg/L,去除率分别达到90%与60%,处理效果较为 显著。
