申请日2015.04.23
公开(公告)日2015.07.08
IPC分类号C02F9/14
摘要
发明公开了一种高集成一体化污水处理设备，解决现有一体化污水处理设备集中程度不够，处理效率达不到保证的问题。本发明包括外壳，以及设置于外壳内的隔板组件，该隔板组件将外壳分隔成厌氧单元、好氧单元、出水消毒单元、高效砂滤单元、污泥贮存单元、风机室;所述厌氧单元内设有第一污泥泵和水力搅拌器，还设有进水口、排空口;所述厌氧单元与好氧单元之间还设有溢流堰;所述好氧单元内设有曝气器、生物膜填料;所述风机室内设有鼓风机;所述第一污泥泵通过管道与污泥贮存单元连通;所述高效砂滤单元底部设有出水口。本发明将鼓风机、泵等设备均集成在本发明的设备中，直接将污水用管道引入设备中，无需另外修建设备房，使用更加方便。
权利要求书

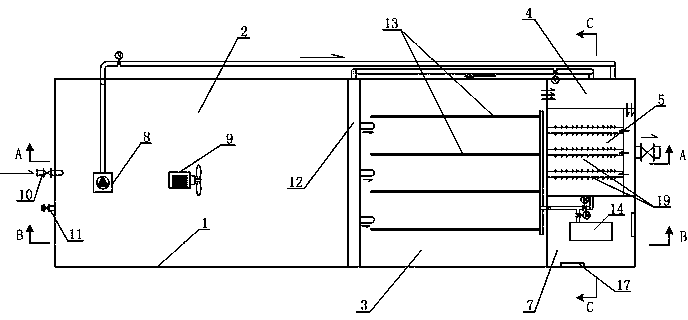

1.高集成一体化污水处理设备，其特征在于：包括外壳(1)，以及设置于外壳内的隔板组件，该隔板组件将外壳内部分隔成厌氧单元(2)、好氧单元(3)、出水消毒单元(4)、高效砂滤单元(5)、污泥贮存单元(6)、风机室(7)，所述厌氧单元、好氧单元、出水消毒单元、高效砂滤单元、污泥贮存单元依次连通;所述厌氧单元内部设置有第一污泥泵(8)和水力搅拌器(9)，上部设有进水口(10)，底部设有排空口(11);所述厌氧单元与好氧单元之间还设有溢流堰(12);所述好氧单元内底部设有曝气器(13)，中部设有生物膜填料;所述风机室内设有与曝气器连通的鼓风机(14);所述第一污泥泵通过管道与污泥贮存单元连通;所述高效砂滤单元底部设有出水口。
2. 根据权利要求1所述的高集成一体化污水处理设备，其特征在于，所述出水消毒单元内设有含有消毒药片的出水消毒槽。
3. 根据权利要求1所述的高集成一体化污水处理设备，其特征在于，所述高效砂滤单元中部设有复合填料(15)，下部设有与鼓风机连通的气水反冲装置(16)，底部还设有用于收集处理后污水的集水系统(21);所述集水系统与出水口连通。
4. 根据权利要求1所述的高集成一体化污水处理设备，其特征在于，所述风机室内部设有用于通风和散热的通风散热装置(17)。
5. 根据权利要求1所述的高集成一体化污水处理设备，其特征在于，所述污泥贮存单元内还设有第二污泥泵(22)，该第二污泥泵通过管道与厌氧单元连通。
6. 根据权利要求5所述的高集成一体化污水处理设备，其特征在于，所述第一污泥泵位于靠近排空口的一侧，且厌氧单元底部设有倾斜板(18)，该倾斜板靠近第一污泥泵的一端较低;所述第二污泥泵与厌氧单元连通处位于倾斜板较高的一端。
7. 根据权利要求2所述的高集成一体化污水处理设备，其特征在于，所述高效砂滤单元上部还设有用于与出水消毒槽连通的导流装置(19);所述导流装置为多孔导流管或多孔导流槽。
8. 根据权利要求1所述的高集成一体化污水处理设备，其特征在于，所述好氧单元内设有与溢流堰连通并用于控制水流方向的导向管(20)。
说明书
高集成一体化污水处理设备
技术领域
本发明涉及一种高集成一体化污水处理设备。
背景技术
随着国家经济及国民生活水平的不断提高，未经组织排放的生活污水对环境造成的危害问题日益严峻，而修建集中式污水处理厂或处理站均面临着建设投资大，污水收集管网建设难等问题。目前国内出现了一种分散式污水处理方法，即小型一体化污水处理设备，以解决在中小型居民聚居点的生活污水处理问题。目前市面上的一体化污水处理设备大多存在以下问题：
1、集中程度不够，鼓风机等设备需修建专门的设备间来放置;
2、污水经厌氧过程处理后直接排放，污水处理效率达不到保证，系统微生物利用效率低，出水悬浮物多;
3、自动化程度较低，设备维修麻烦。
发明内容
本发明的目的在于提供一种高集成一体化污水处理设备，解决现有一体化污水处理设备集中程度不够，处理效率达不到保证的问题。
为了实现上述目的，本发明采用的技术方案如下：
高集成一体化污水处理设备，包括外壳，以及设置于外壳内的隔板组件，该隔板组件将外壳内部分隔成厌氧单元、好氧单元、出水消毒单元、高效砂滤单元、污泥贮存单元、风机室，所述厌氧单元、好氧单元、出水消毒单元、高效砂滤单元、污泥贮存单元依次连通;所述厌氧单元内部设置有第一污泥泵和水力搅拌器，上部设有进水口，底部设有排空口;所述厌氧单元与好氧单元之间还设有溢流堰;所述好氧单元内底部设有曝气器，中部设有生物膜填料;所述风机室内设有与曝气器连通的鼓风机;所述第一污泥泵通过管道与污泥贮存单元连通;所述高效砂滤单元底部设有出水口。
进一步地，所述出水消毒单元内设有含有消毒药片的出水消毒槽。
再进一步地，所述高效砂滤单元中部设有复合填料，下部设有与鼓风机连通的气水反冲装置，底部还设有用于收集处理后污水的集水系统;所述集水系统与出水口连通。
更进一步地，所述风机室内部设有用于通风和散热的通风散热装置。
另外，所述污泥贮存单元内还设有第二污泥泵，该第二污泥泵通过管道与厌氧单元连通。
作为一种优选，所述第一污泥泵位于靠近排空口的一侧，且厌氧单元底部设有倾斜板，该倾斜板靠近第一污泥泵的一端较低;所述第二污泥泵与厌氧单元连通处位于倾斜板较高的一端。
此外，所述高效砂滤单元上部还设有用于与出水消毒槽连通的导流装置;所述导流装置为多孔导流管或多孔导流槽。
为了更好的实现本发明，所述好氧单元内设有与溢流堰连通并用于控制水流方向的导向管。
值得说明的是，本发明风机出口后管道和泵后管道上均设有电磁阀;另外，本发明既可手动控制，也可自动控制。
当自动控制时，本发明中的所有泵、阀门、搅拌器、风机、通风散热装置等设备均采用PLC集中自动控制箱进行控制;而PLC集中自动控制箱设置于户外，且采用不锈钢柜体，可很好的防水防腐蚀。
通过将所有电器设备均连接于PLC集中自动控制箱上，从而方便控制整个系统，实现每个步骤的正常的自动运行，无需人工操作，只需提前设置即可。
本发明与现有技术相比，具有以下优点及有益效果：
(1)本发明将鼓风机、泵等设备均集成在“高集成一体化污水处理设备”中，直接将污水用管道引入设备中，无需另外修建设备房，使用更加方便。
(2)本发明在污水处理流程中，引入污泥回流过程，更好的提高了污水处理系统中的微生物利用率，减少剩余污泥排放量;在好氧单元后设置高效砂滤单元，减少尾水排放中含有的悬浮物。
(3)本发明的厌氧单元底部设有倾斜板，是为了便于将厌氧单元内的污泥集中在第一污泥泵附近，进行统一处理。
另外，本发明的设备可放置在地面上，污水经集水池或调节池(需另建)中提升泵提升至本发明的设备中，然后进行污水处理;另一种为地埋式，即将本发明的设备埋在地面下，仅在地面上预留检查井，其余地面可种植绿化植物或蔬菜，污水直接通过管道引入本发明的设备进行处理。
然而对居民生活污水处理时，只需通过管道或沟渠收集至本发明的设备所在地，经过单格栅拦截污水中大颗粒悬浮物质后，直接通过管道或通过提升泵(根据实际进、出水标高而定)连接至本发明的设备中。
