申请日2015.03.31
公开(公告)日2015.08.05
IPC分类号C02F1/58; C02F9/04; C02F1/52; C02F1/00
摘要
本实用新型提供了一种高磷废水回收处理设备，出水集水槽设置在筒体上部周围，沉降区设置在筒体下部呈倒置的锥形，回流管路进水口安装在筒体下部、沉降区上部，进水管安装在筒体中心，进水管周围安装着流化床，流化床内填充铁原料，沉降区底部安装有过滤回收装置，流化床下部、沉降区上部、筒体内安装有曝气管，常温运行条件即可，操作简单方便，增加了回流装置，同时使用了曝气系统，使二价铁转化为三价铁，且增加了含铁原料与高磷废水的接触面积，缩短了废水的停留时间;使反应生成的新生态磷酸铁以回流至反应区的含铁晶核为核，聚集增大，加速沉降，提高废水的浓缩率，保证废水排放达标和其资源化利用。

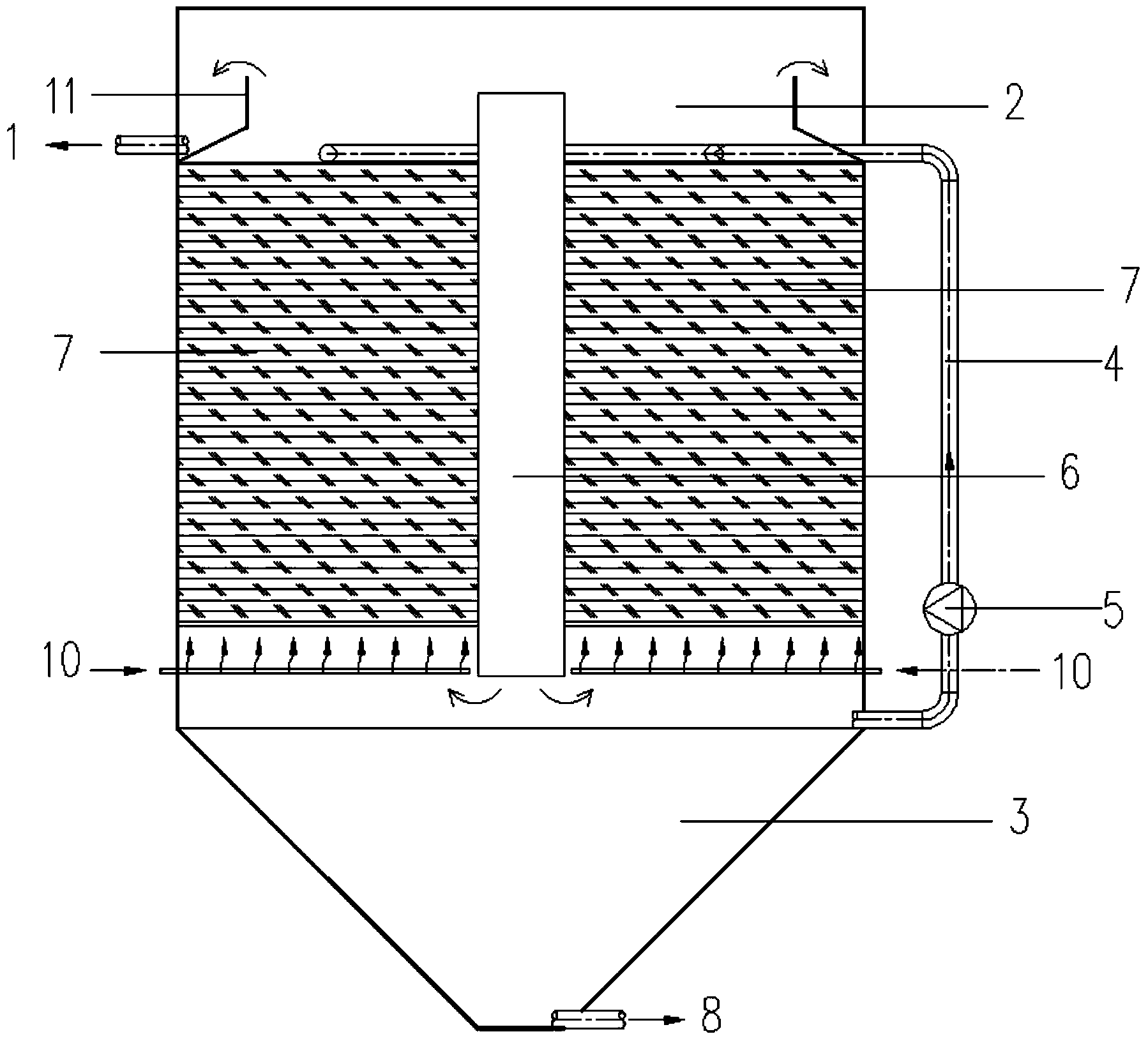

摘要附图
权利要求书
1.一种高磷废水回收处理设备，由筒体、回流管路和沉降区构成，其特征在于：出水集水 槽设置在筒体上部周围，出水口设置在出水集水槽下部、筒体上部外侧，净化后的水由 出水口排出，沉降区设置在筒体下部、呈倒置的锥形，进水管设在筒体中心，管口安装 在筒体下部、沉降区上部，进水管周围设有流化床，回流液体通过回流泵从进水管打入 位于流化床内设有的环形回流管，在环形回流管下部设有均匀分布的出水孔，流化床下 端、沉降区上端、筒体内部安装有为曝气而设置的曝气管。
2.根据权利要求1所述的一种高磷废水回收处理设备，其特征在于，所述沉降区底部安装 有过滤回收装置。
3.根据权利要求1所述的一种高磷废水回收处理设备，其特征在于，所述流化床内填充有 铁原料。
说明书
一种高磷废水回收处理设备
技术领域
本实用新型涉及废水回收技术领域，尤其涉及一种高磷废水回收处理设备。
背景技术
长期饮用磷超标水会引起身体各种病变和疾病。工业上,电子、电镀、化肥、冶炼、合 成洗涤剂等行业的工业废水及生活污水中常含有较大量的磷，部分废水的含磷量高达 1000-10000mg/L。但水体中总磷含量超过0.2mg/L，即可造成藻类及其他浮游植物的过度繁 殖，从而形成富营养化，造成湖泊、河流的透明度降低，水质变坏。给工业、农业、水产业 及生活方面的用水都带来了危害，因此各种除磷方法也相应应用于废水的处理。
在工业生产中，经济、节能和环保显得尤为重要，目前，传统的除磷方法多采用生物除 磷或投加化学药剂除磷,生物除磷效果不稳定,金属盐化学除磷效能稳定,但设备投资及运行 费用较高,因此,有必要考虑采取化学除磷或化学辅助除磷。
关于磷去除方法的研究始于上个世纪50年代，当时使用的方法为化学沉淀法，这一方 法至今仍是最为常用的除磷方法。化学沉淀法主要通过添加药剂(钙盐、铁盐和铝盐等)， 使其与废水中的磷反应生成沉淀，从而将磷从废水中去除，在去除污水中营养物质的同时， 还可将其回收利用，因此该方法近年来获得了很大的关注，但其缺点在于运行费用高，试剂 消耗量大，并会产生大量的化学污泥，容易引起二次污染。
实用新型内容
针对现有技术中缺少能高效除磷和回收磷的水处理技术及设备的上述缺陷和问题，本实 用新型实施例的目的是提供一种高磷废水回收处理设备，降低含磷废水的排放量，便于含磷 废水的资源化利用。
为了达到上述目的，本实用新型实施例提供如下技术方案：
一种高磷废水回收处理设备，由筒体、回流管路和沉降区构成，其特征在于：出水集水 槽设置在筒体上部周围，出水口设置在出水集水槽下部、筒体上部外侧，净化后的水由出水 口排出，沉降区设置在筒体下部、呈倒置的锥形，进水管设在筒体中心，管口安装在筒体下 部、沉降区上部，进水管周围设有流化床，回流液体通过回流泵从进水管打入位于流化床内 设有的环形回流管，在环形回流管下部设有均匀分布的出水孔，流化床下端、沉降区上端、 筒体内部安装有为曝气而设置的曝气管。
作为上述技术方案的优选，所述沉降区底端安装有过滤回收装置。
作为上述技术方案的优选，所述流化床内填充有铁原料。
本实用新型实施例提供的一种高磷废水回收处理设备，与现有技术相比，无需高温环境， 常温运行条件即可，操作简单方便，增加了回流装置，同时使用了曝气管，使二价铁转化为 三价铁，且增加了含铁原料与高磷废水的接触面积，缩短了废水的停留时间;使反应生成的 新生态磷酸铁分子以回流至沉降区的磷酸铁晶核为核，聚集增大，加速沉降，提高废水的浓 缩率，保证废水排放达标和其资源化利用。
