申请日2015.04.23
公开(公告)日2015.09.02
IPC分类号B01D29/15; B01D29/60; B01D29/52
摘要
本实用新型公开了一种橡胶防老剂生产污水处理装置，包括过滤筒体、过滤筒盖、过滤筒体和过滤筒盖的连接装置，在过滤筒体的一侧上部设置有进水口，进水口和过滤筒体内置的多袋过滤器连通，在过滤筒体的另一侧底部设置有出水口，所述连接装置包括提升装置、转向装置、压紧结构。本实用新型与传统技术相比，分离效果好，节约了水资源，降低了企业生产成本，操作简单，并且通过压力变化和自动控制系统达到最佳的更换滤袋时机。
权利要求书

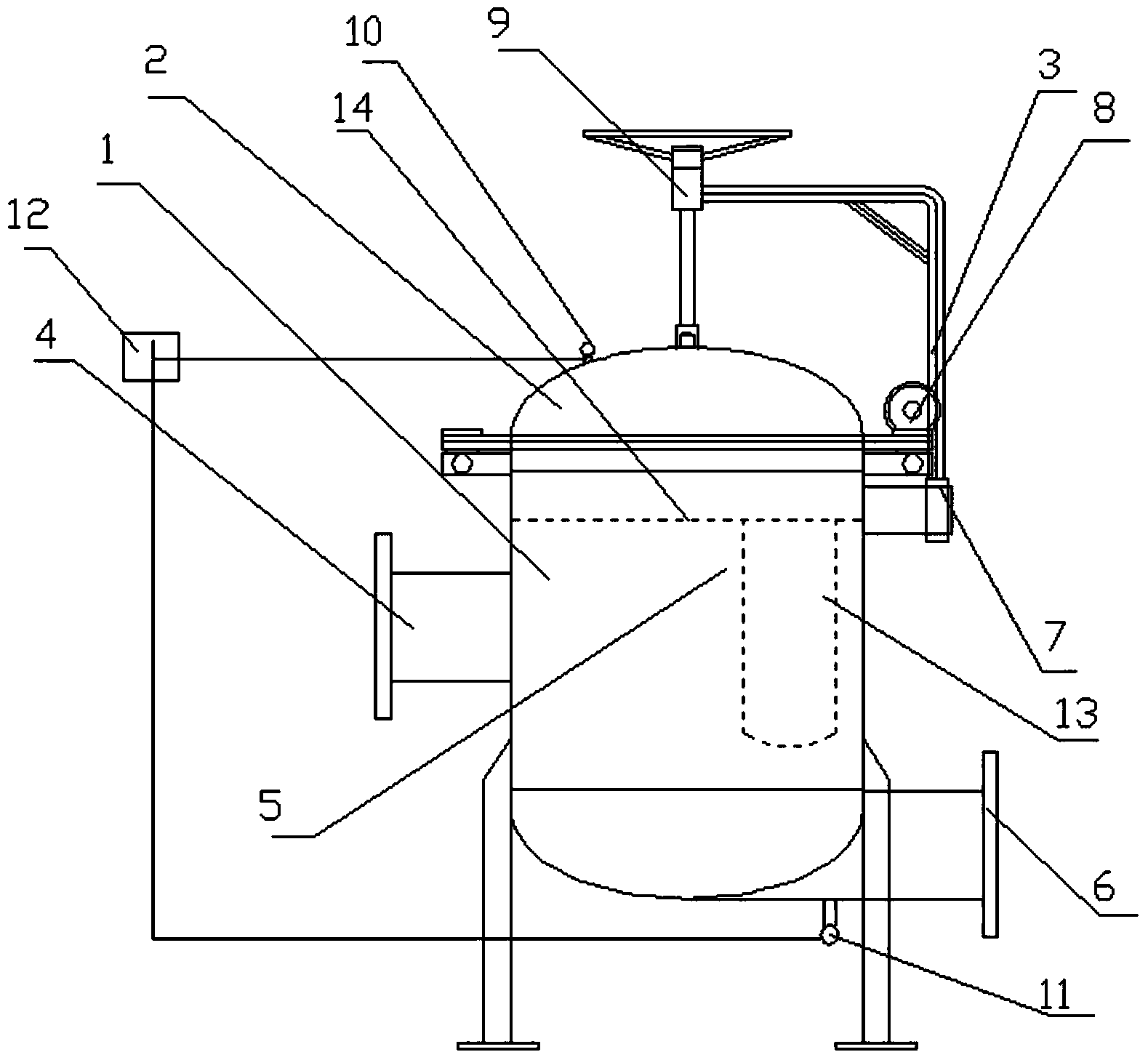

1.橡胶防老剂生产污水处理装置，包括过滤筒体(1)、过滤筒 盖(2)、过滤筒体(1)和过滤筒盖(2)的连接装置(3)，在过滤筒 体(1)的一侧上部设置有进水口(4)，进水口(4)和过滤筒体(1) 内置的多袋过滤器(5)连通，在过滤筒体(1)的另一侧底部设置有 出水口(6)，其特征在于：所述连接装置(3)包括提升装置(7)、 转向装置(8)、压紧结构(9)。
2.根据权利要求1所述的橡胶防老剂生产污水处理装置，其特 征在于：所述过滤筒盖(2)上设置有压力监测表I(10)，在出水口 设置有压力监测表II(11)，压力监测表I(10)和压力监测表II(11) 连接在自动控制装置(12)上。
3.根据权利要求1所述的橡胶防老剂生产污水处理装置，其特 征在于：所述多袋过滤器(5)包括多个滤袋(13)和滤袋支撑板(14)。
说明书
橡胶防老剂生产污水处理装置
技术领域
本实用新型属于污水处理领域，具体涉及橡胶防老剂生产污水处 理装置。
背景技术
在橡胶防老剂的生产过程中排放的废水，主要含有苯胺等化合 物，该废水COD含量高，所含化合物对生物具有一定危害，为了达到 废水排放标准，一般都要采取多道工艺处理。
发明内容
发明目的：本实用新型的目的在于，针对上述废水中的物理杂质， 提供一种橡胶防老剂生产污水处理装置。
技术方案：为了达到上述发明目的，本实用新型具体是这样来完 成的：橡胶防老剂生产污水处理装置，包括过滤筒体、过滤筒盖、过 滤筒体和过滤筒盖的连接装置，在过滤筒体的一侧上部设置有进水 口，进水口和过滤筒体内置的多袋过滤器连通，在过滤筒体的另一侧 底部设置有出水口，其特征是所述连接装置包括提升装置、转向装置、 压紧结构。
为了自动控制换滤袋时机，所述过滤筒盖上设置有压力监测表I， 在出水口设置有压力监测表II，压力监测表I和压力监测表II连接 在自动控制装置上，通过设置好的压力差控制更换滤袋的最佳时机。
所述多袋过滤器包括多个滤袋和滤袋支撑板。
有益效果：本实用新型与传统技术相比，分离效果好，节约了水 资源，降低了企业生产成本，操作简单，并且通过压力变化和自动控 制系统达到最佳的更换滤袋时机。
